创建3D接触的操作过程及注意事项

利用3D接触的功能可以实现机构中两元件之间的接触不穿透以及碰撞的模拟，3D接触还可以进行压力角、接触面积和滑动速度等参数的分析研究。

下面举例说明创建3D接触的一般操作过程。

Step1.将工作目录设置至D：\creo2.16\work\ch07\ch07.04\。

Step2.新建文件。新建一个装配模型，命名为3D_asm，选取模板。

Step3.引入第一个元件base.prt，并使用约束完全约束该元件。

Step4.引入第二个元件slide_01.prt，并将其调整到图7.4.1所示的位置。

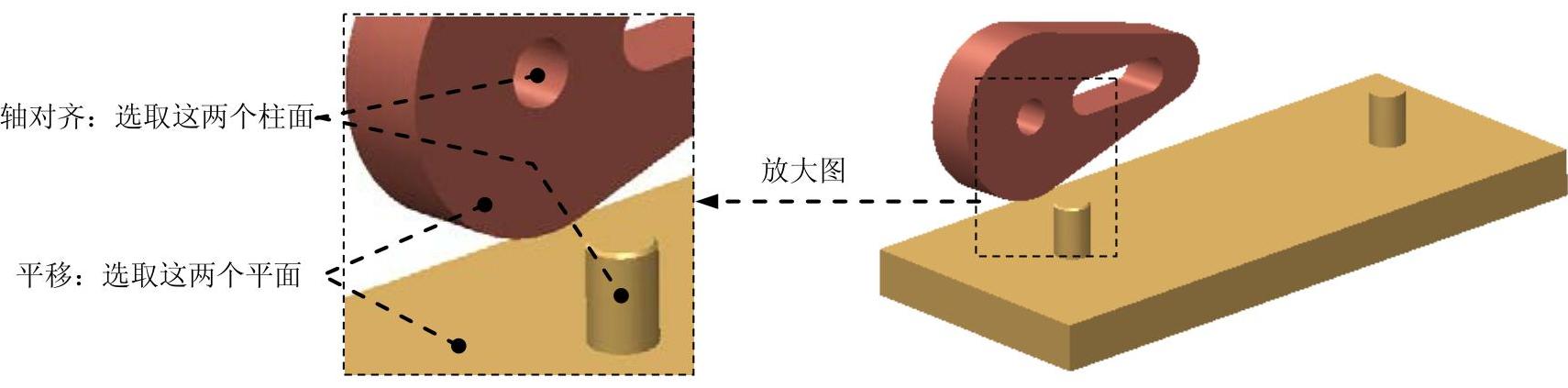

图7.4.1 创建“销（Pin）”连接

Step5.创建slide_01和base之间的销连接。

（1）在“元件放置”操控板的机械连接约束列表中选择选项。

（2）定义“轴对齐”约束。单击操控板中的按钮，分别选取图7.4.1中的两个柱面为“轴对齐”约束参考，此时界面如图7.4.2所示。

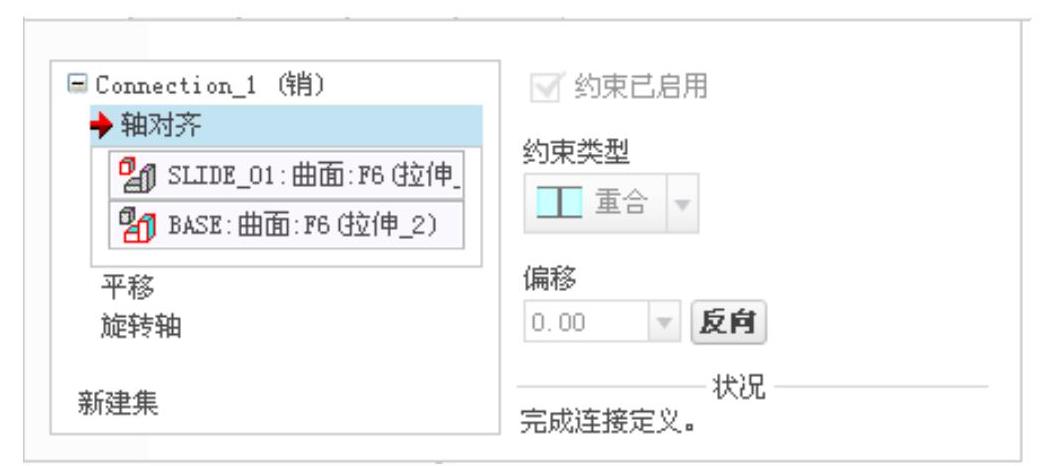

图7.4.2 “放置”界面

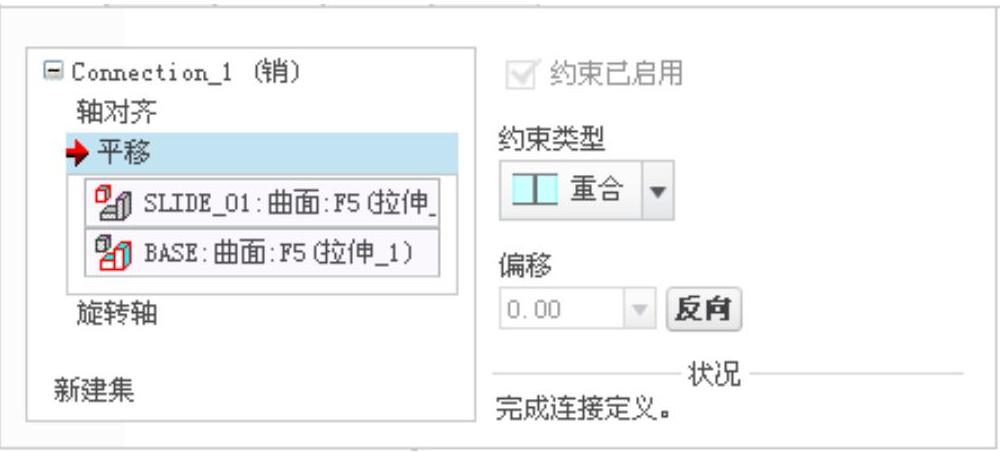

（3）定义“平移”约束。分别选取图7.4.1中的两个平面为“平移”约束的参考，此时界面如图7.4.3所示。

图7.4.3 “放置”界面

（4）设置旋转轴参考。在界面中单击选项，分别选取slide_01和base中中的FRONT基准平面为旋转轴参考。

（5）设置位置参数。在界面右侧区域下的文本框中输入值0，并按Enter键确认；选中复选框，如图7.4.4所示。

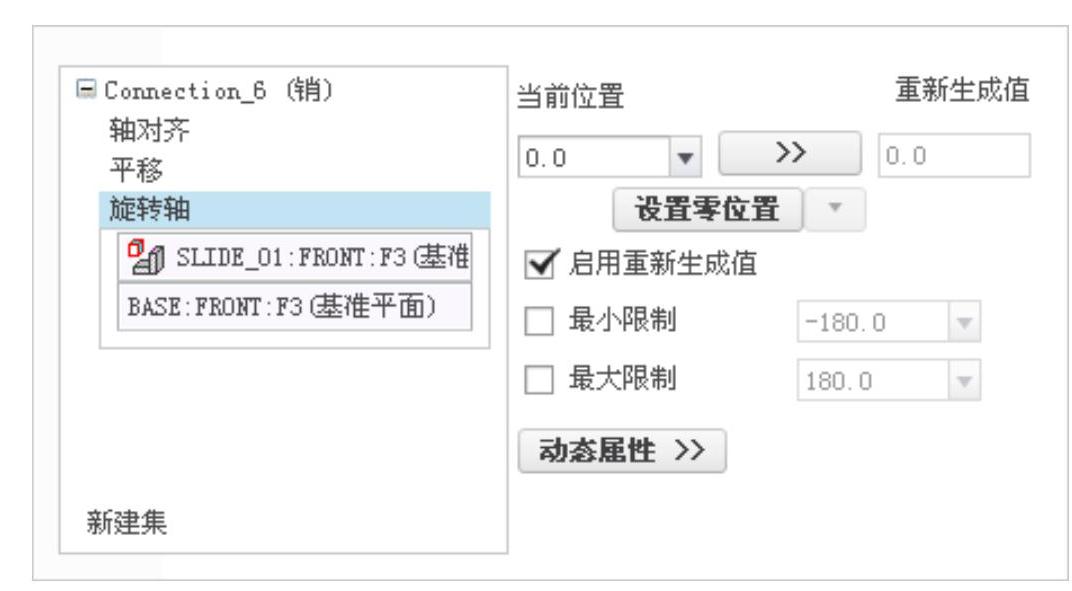

图7.4.4 设置位置参数

（6）单击操控板中的按钮，完成销连接的创建，如图7.4.5所示。

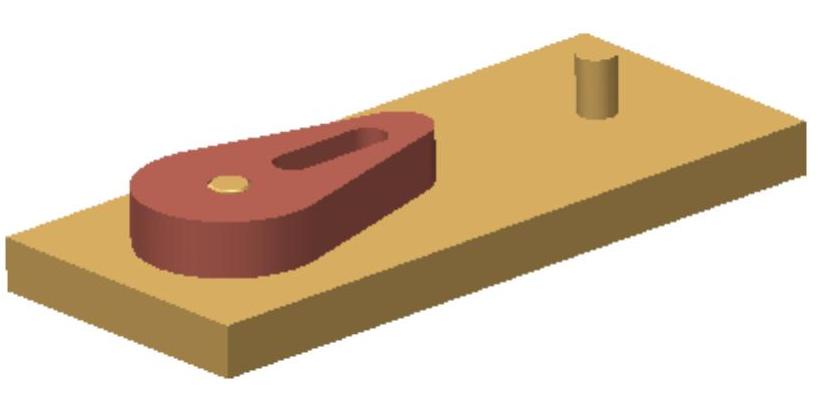

图7.4.5 完成机构连接

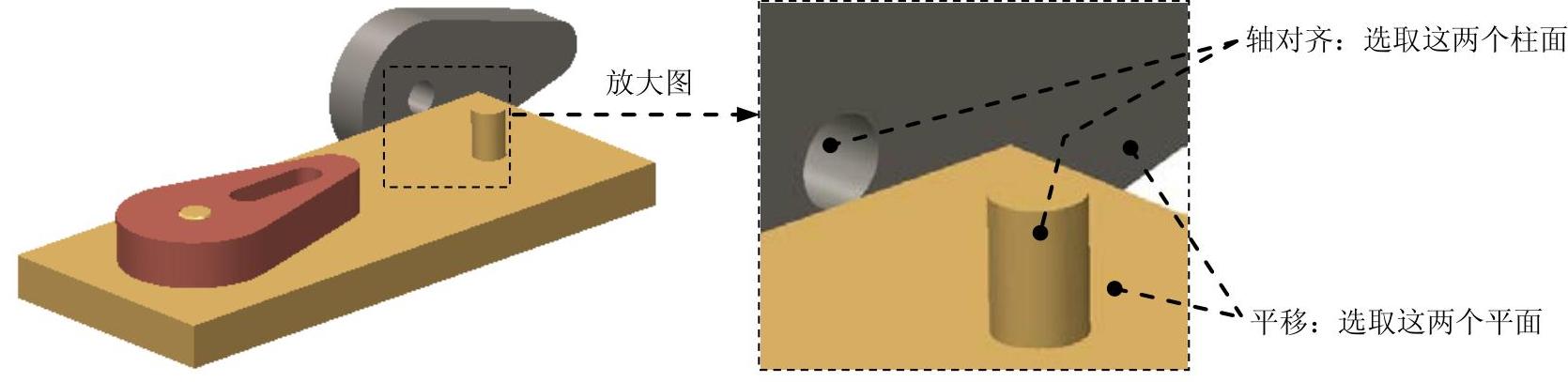

Step6.引入元件slide_02，并将其调整到图7.4.6所示的位置。

Step7.创建slide_02和base之间的销连接。

（1）在“元件放置”操控板的机械连接约束列表中选择选项。

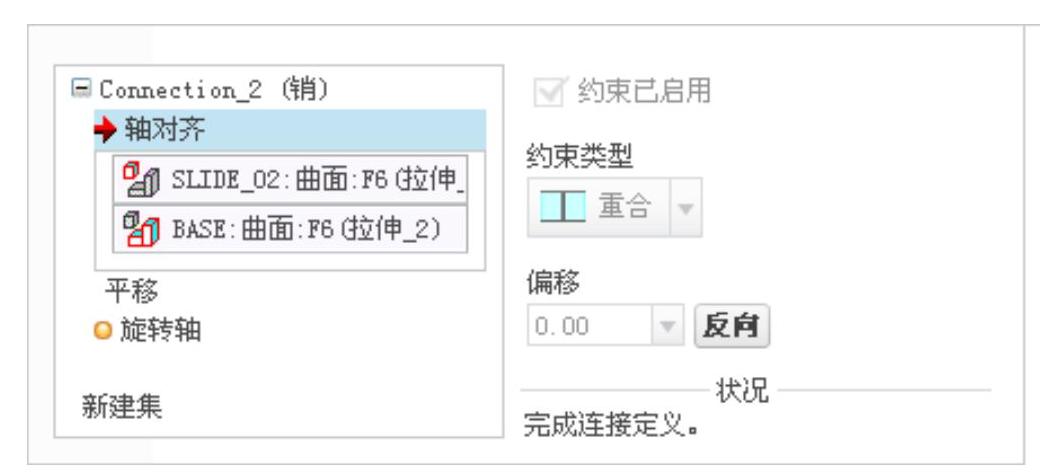

（2）定义“轴对齐”约束。单击操控板中的按钮，分别选取图7.4.6中的两个柱面为“轴对齐”约束参考，此时界面如图7.4.7所示。

图7.4.6 创建“销（Pin）”连接

图7.4.7 “放置”界面

（3）定义“平移”约束。分别选取图7.4.6中的两个平面为“平移”约束的参考，此时界面如图7.4.8所示。

图7.4.8 “放置”界面(https://www.daowen.com)

（4）单击操控板中的按钮，完成销连接的创建。

（5）调整模型的位置如图7.4.9所示。

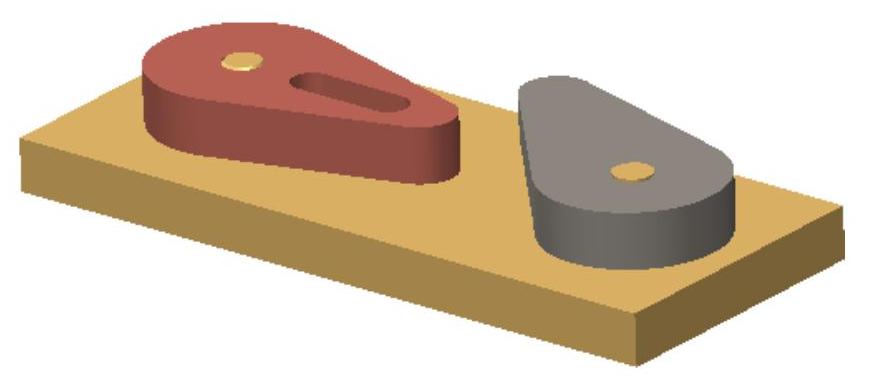

图7.4.9 调整模型位置

Step8.进入机构模块。单击功能选项卡区域中的“机构”按钮，进入机构模块。

Step9.设置初始位置。

（1）选择拖动命令。单击区域中的“拖动元件”按钮，系统弹出“拖动”对话框。

（2）记录快照1。单击对话框区域中的按钮，即可记录当前位置为快照1（Snapshot1）。

（3）单击按钮，关闭“拖动”对话框。

Step10.设置3D接触。

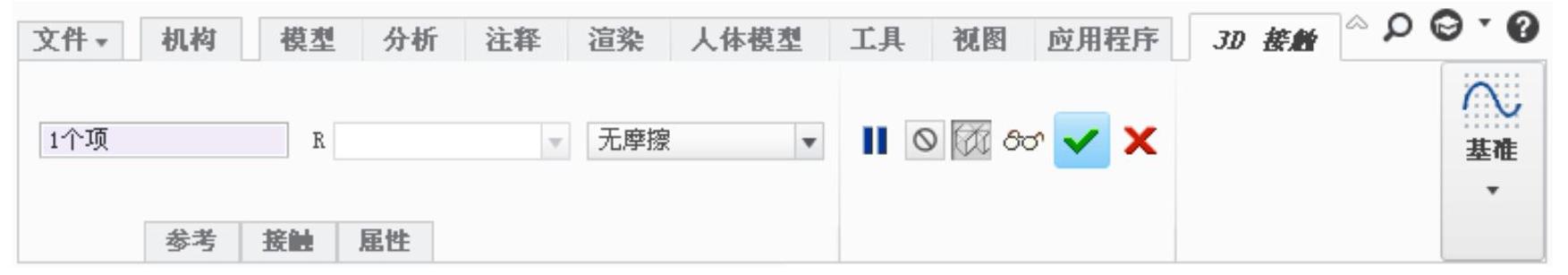

（1）选择命令。单击功能选项卡区域中的“3D接触”按钮，系统弹出图7.4.10所示的“3D接触”操控板。

图7.4.10 “3D接触”操控板

（2）选取定义对象。在机构中选取图7.4.11所示的曲面为定义对象。

（3）单击操控板中的按钮，完成连接的创建，如图7.4.12所示。

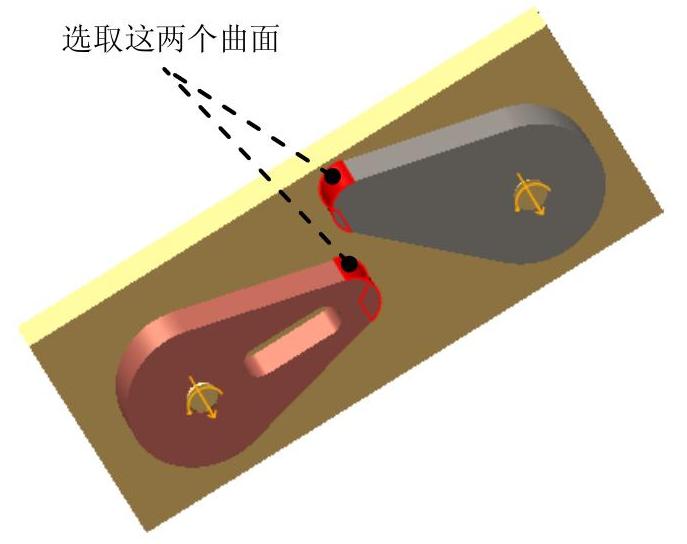

图7.4.11 选取定义对象

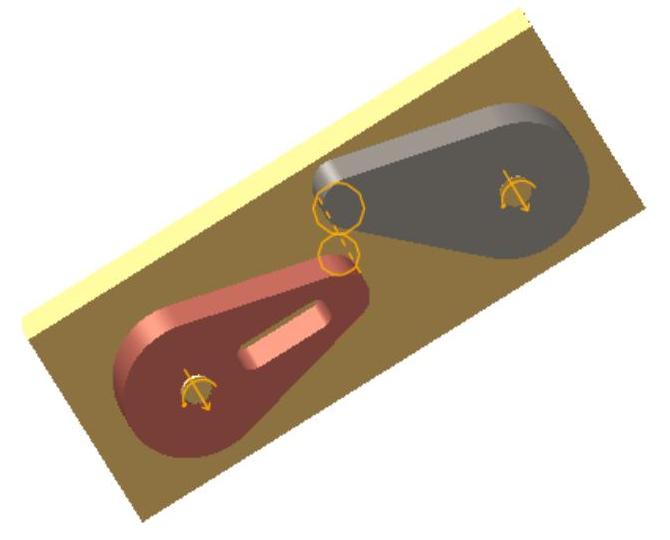

图7.4.12 设置3D接触

Step11.定义伺服电动机。

（1）选择命令。单击区域中的“伺服电动机”按钮，系统弹出“伺服电动机定义”对话框。

（2）选取参考对象。选取图7.4.13所示的连接为参考对象。

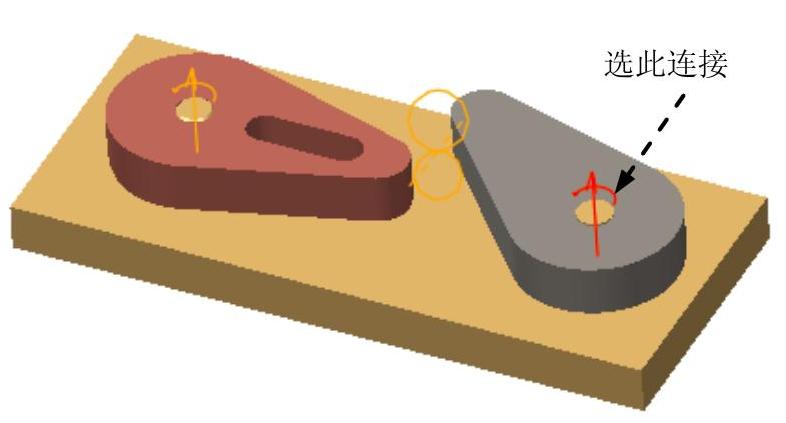

图7.4.13 选取参考对象

（3）设置轮廓参数。单击“伺服电动机定义”对话框中选项卡，在“定义运动轴设置”按钮右侧的下拉列表中选择选项，在“模”下拉列表中选择选项，并将A的值设置为36。

（4）单击对话框中的按钮，完成伺服电动机的定义。

Step12.定义机构分析。

（1）选择命令。单击区域中的“机构分析”按钮，系统弹出“分析定义”对话框。

（2）定义初始配置。在区域中选择单选项，并在其后的下拉列表中选择快照“Snapshot1”。

（3）运行运动分析。单击“分析定义”对话框中的按钮，查看机构的运行状况，可以发现电动机驱动的slide_02由于3D接触连接撞开了slide_01。

（4）完成运动分析。单击完成运动分析。

Step13.再生模型。单击功能选项卡区域中的“重新生成”按钮，再生机构模型。

Step14.保存机构模型。
