塑料盖分模阴影法范例

图4.2.29所示的模具分型面是采用阴影法设计的，下面说明其操作过程。

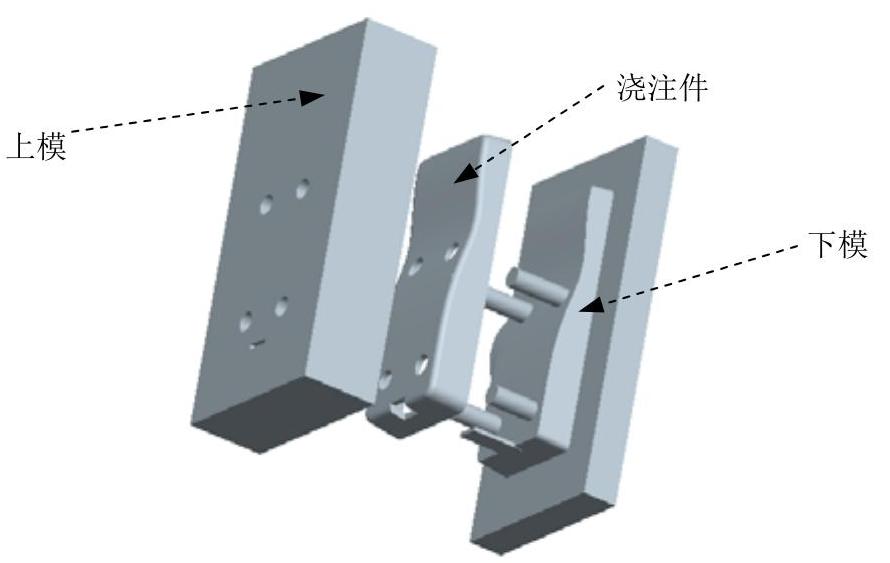

图4.2.29 塑料盖的分模

Stage1.打开模具模型

将工作目录设置至D:\creo3.3\work\ch04.02.06，然后打开文件block1_mold_1.asm。

Stage2.创建分型面

下面将创建图4.2.30所示的分型面，以分离模具的上模和下模。

Step1.单击功能选项卡区域中的“分型面”按钮，系统弹出“分型面”操控板。

Step2.在系统弹出的“分型面”操控板中的区域单击按钮，在“属性”文本框框中输入分型面名称ps，单击按钮。

图4.2.30 创建分型面

Step3.单击功能选项卡中的按钮，在系统弹出的快捷菜单中单击按钮，系统弹出“阴影曲面”对话框和菜单。

Step4.定义光线投影的方向。在系统弹出的菜单中，用户可进行下面的操作来定义光线投影的方向。

（1）在菜单中选择命令（系统默认选取该命令）。

（2）在系统的提示下，选取图4.2.31所示的坯料的A表面。

（3）选择命令，确认图4.2.31中的箭头方向为光线投影的方向（若显示相反方向箭头，应单击反向命令）。

Step5.定义环闭合。

（1）双击“阴影曲面”对话框中的元素。

（2）在系统弹出的菜单中，接受该菜单中默认选中的和复选框，然后选择该菜单中的命令。

（3）在系统的提示下，选取图4.2.31所示坯料的A表面。(https://www.daowen.com)

（4）选择菜单中的命令。

Step6.单击“阴影曲面”对话框中的按钮，预览所创建的分型面，然后单击按钮完成操作。

Step7.在“分型面”选项卡中，单击“确定”按钮，完成分型面的创建。

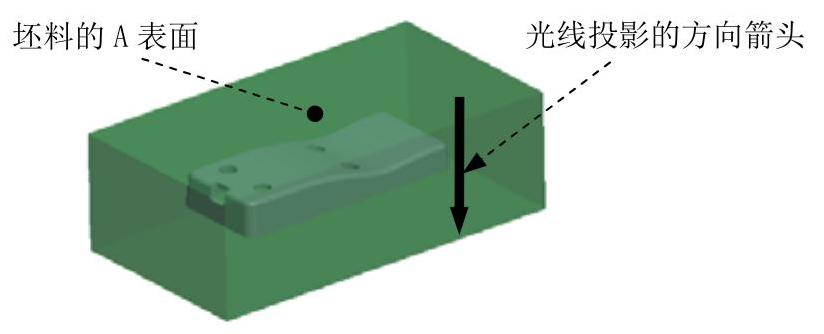

图4.2.31 坯料的A表面

Stage3.用分型面创建上下两个体积块

Step1.选择功能选项卡区域中的按钮命令（即用“分割”的方法构建体积块）。

Step2.在系统弹出的菜单中，依次选择命令，此时系统弹出“分割”对话框和“选择”对话框。

Step3.在系统的提示下，选取图4.2.30所示的分型面，然后单击“选择”对话框中的按钮。

Step4.在“分割”对话框中单击按钮。

Step5.此时，系统弹出“属性”对话框，同时坯料中分型面上半部分变亮，在该对话框中单击按钮，着色后的模型如图4.2.32所示，然后，在对话框中输入名称upper_mold，单击按钮。

Step6.系统再次弹出“属性”对话框，同时坯料中分型面下侧的部分变亮，如图4.2.33所示，输入名称lower_mold，单击按钮。

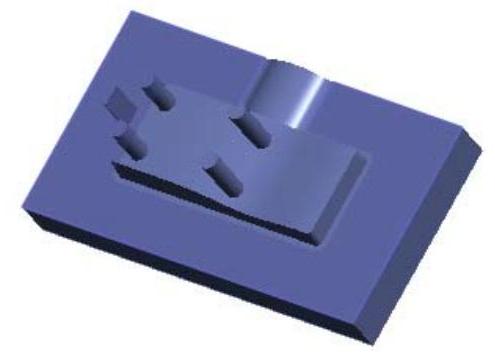

图4.2.32 着色后的分型面上侧

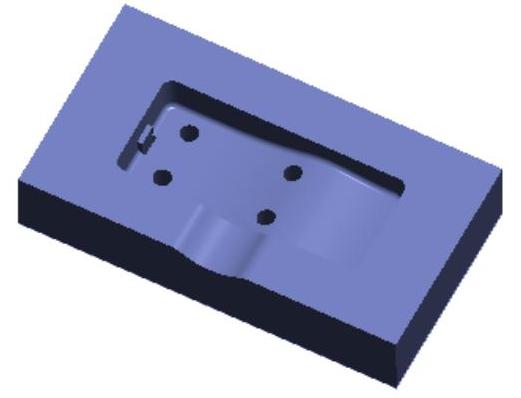

图4.2.33 着色后的分型面下侧

Stage4.抽取模具元件及生成浇注件

将浇注件命名为MOLDING。
