塑料前盖分模裙边法范例

图4.3.84所示的模具分型面是采用裙边法设计的，下面说明其操作过程。

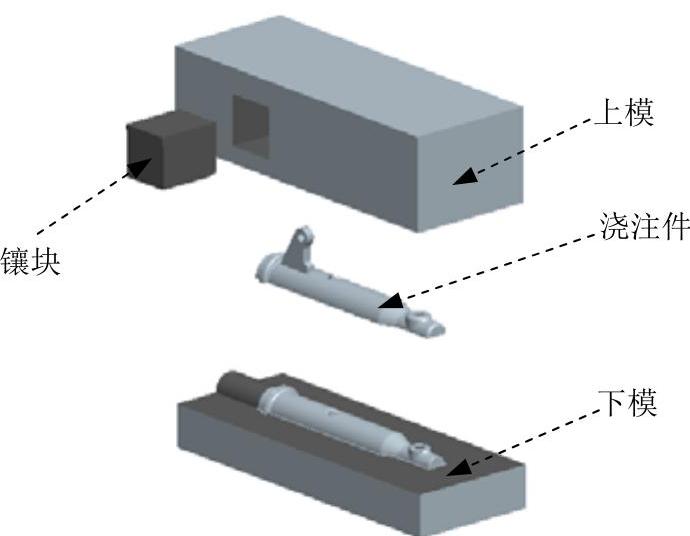

图4.3.84 塑料前盖的分型

Stage1.打开模具模型

将工作目录设置至D:\creo3.3\work\ch04.03.10，打开文件front_cover_mold.asm。

Stage2.创建主分型面

先采用裙边法创建模具的主分型面（图4.3.85），主分型面的作用是分离模具的上模和下模。

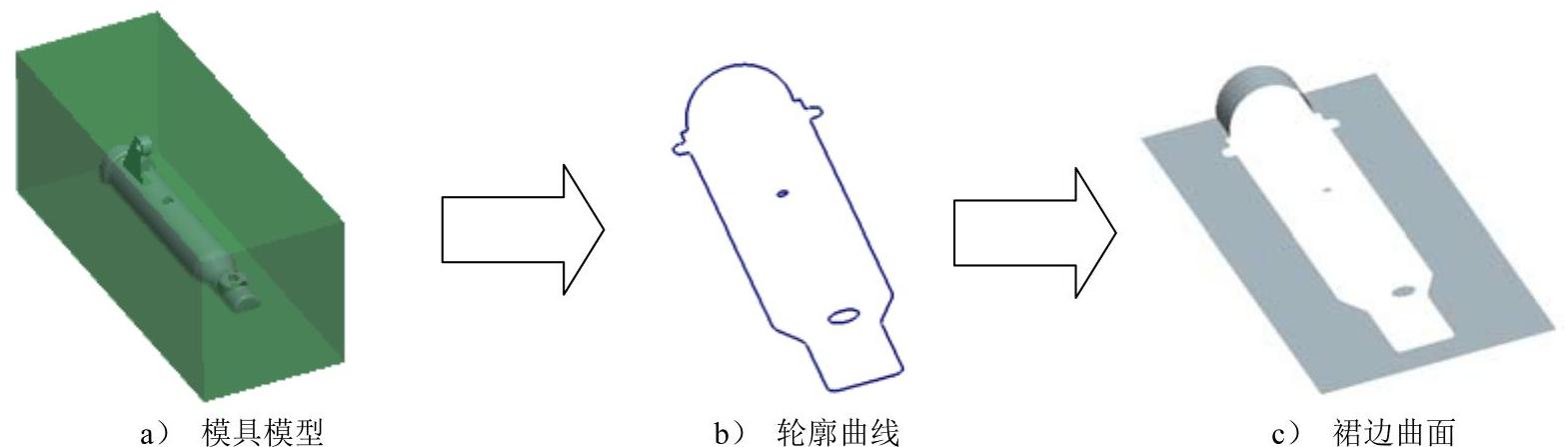

图4.3.85 用裙边法设计分型面

Step1.创建轮廓曲线。

（1）单击功能选项卡中区域的“轮廓曲线”按钮，系统弹出图4.3.86所示的“轮廓曲线”对话框。

（2）在对话框中，双击元素，在系统的提示下，选取图4.3.87所示的坯料表面来定义光线方向，选择命令，接受图4.3.87中的箭头方向为光线投影方向。

（3）排除轮廓曲线中无用的环。

①选择功能选项卡区域中的“模具显示”按钮，将坯料遮蔽起来。

②在图4.3.86所示的对话框中，双击元素，系统弹出图4.3.88所示的“环选择”对话框，在该对话框的列表中选取，此时模型中的“环4”加亮，如图4.3.89a所示，单击按钮后，“环4”曲线段便从轮廓曲线中排除了。采用同样方法，分别排除“环5”和“环6”，然后单击“环选择”对话框的按钮，完成排除环操作。

（4）预览所创建的轮廓曲线，然后单击“轮廓曲线”对话框的按钮。

（5）选择功能选项卡区域中的“模具显示”按钮，取消坯料的遮蔽。

图4.3.86 “轮廓曲线”对话框

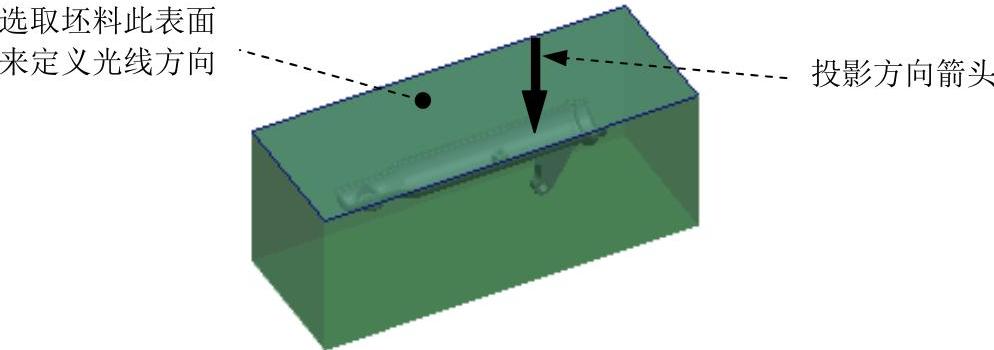

图4.3.87 选取平面

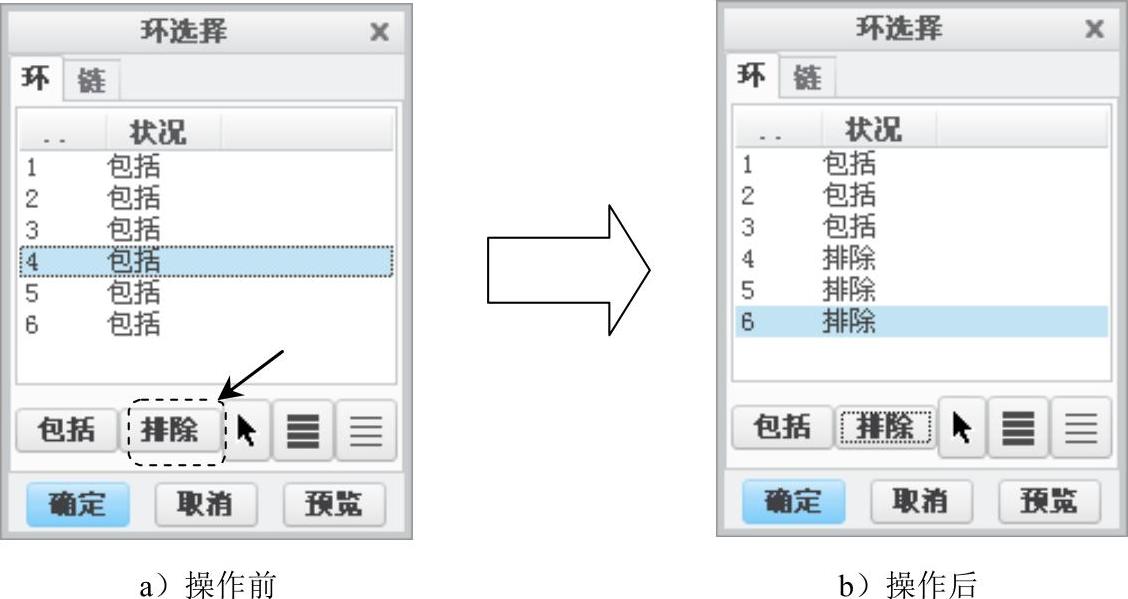

图4.3.88 “环选择”对话框

图4.3.89 排除环4、环5和环6

Step2.采用裙边法创建主分型面。

（1）单击功能选项卡区域中的“分型面”按钮，系统弹出“分型面”操控板。

（2）在系统弹出的“分型面”操控板中的区域单击按钮，在“属性”文本框中输入分型面名称main_ps，然后单击按钮。

（3）单击功能选项卡中区域中的“裙边曲面”按钮，系统弹出“裙边曲面”对话框。

（4）在系统的提示下，用“列表选取”的方法选取前面创建的轮廓曲线（选项），选择命令。

（5）在图4.3.86所示的对话框中，双击元素，在系统的提示下，选取图4.3.90所示的坯料表面来定义光线方向，选择命令，接受图4.3.90中的箭头方向为光线投影方向。

图4.3.90 选取平面

（6）单击“裙边曲面”对话框中的按钮。

（7）在“分型面”选项卡中单击“确定”按钮，完成分型面的创建。

Stage3.创建侧分型面

Step1.创建图4.3.91所示的镶块体积块。

（1）选择功能选项卡区域中的命令。

（2）在系统弹出的功能选项卡区域单击按钮，在“属性”文本框中输入分型面名称insert，单击按钮。

（3）单击功能选项卡区域中的按钮，此时系统弹出“拉伸”操控板。

（4）定义草绘截面放置属性。右击，从弹出的菜单中选择命令，在系统的提示下，选取图4.3.92所示的坯料表面为草绘平面，选取图4.3.92所示的坯料顶面为参考平面，方向为。

(https://www.daowen.com)

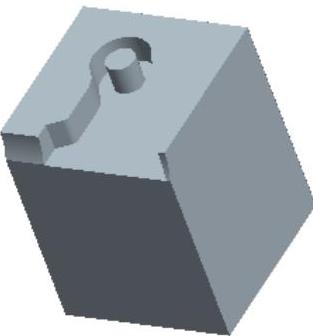

图4.3.91 镶块体积块

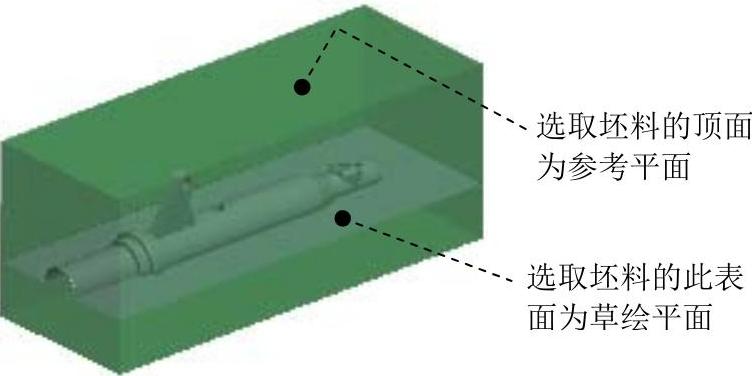

图4.3.92 定义草绘平面

（5）进入草绘环境后，选取图4.3.93所示的边线为草绘参考，绘制图4.3.93所示的矩形截面草图。完成特征截面的绘制后，单击“确定”按钮。

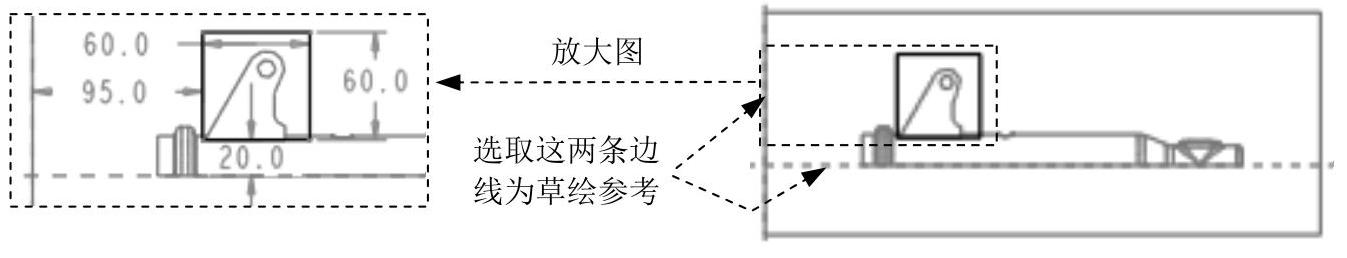

图4.3.93 截面草图

（6）设置拉伸深度。

①在操控板中选取深度类型（到选定的）。

②将模型调整到图4.3.94所示的方位，选取图4.3.94所示的参考模型的表面为拉伸终止面。

③在“拉伸”操控板中单击按钮，完成特征的创建。

（7）选择功能选项卡区域中的下拉列表中的命令。

图4.3.94 选取拉伸的终止面

（8）着色显示所创建的镶块体积块。单击功能选项卡区域中的“着色”按钮，系统自动将刚创建的镶块体积块着色，然后在菜单中选择命令。

（9）在“编辑模具体积块”选项卡中单击“确定”按钮，完成镶块体积块的创建。

Step2.创建主体积块。图4.3.95所示的体积块是从坯料中减去镶块体积块后的剩余部分，这部分体积块称为主体积块，后面将用主分型面将该主体积块分割成上、下两个模具体积块。下面说明该主体积块的创建过程。

（1）选择功能选项卡区域中的命令。

（2）在系统弹出的菜单中，依次选择、和命令，此时系统弹出“分割”对话框。

（3）在系统的提示下，选取图4.3.96所示的镶块分型面（即镶块体积块），并单击“选择”对话框中的按钮，系统弹出菜单，将光标移至该菜单中的选项上，可观察到镶块以外的体积块加亮，所以在这里选中复选框，然后选择命令。

（4）在“分割”对话框中单击按钮。

（5）系统弹出“属性”对话框，输入主体积块名称body，然后单击按钮。

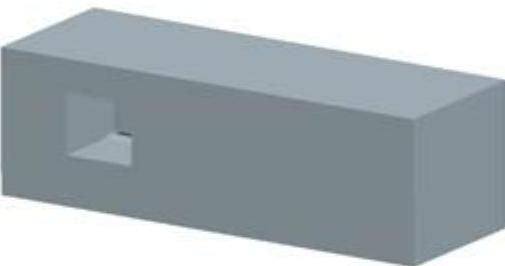

图4.3.95 创建主体积块

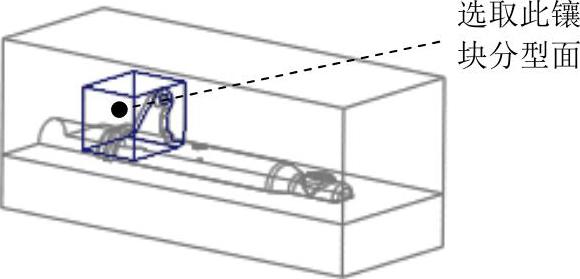

图4.3.96 选取分型面

Step3.用主分型面将主体积块分割成上、下两个体积块。

（1）选择功能选项卡区域中的按钮命令。

（2）在系统弹出的菜单中，依次选择命令。此时系统弹出“分割”对话框和“搜索工具”对话框。

（3）在“搜索工具”对话框中选取列表中的体积块，然后单击按钮，将其加入到列表中，再单击按钮。

（4）在系统的提示下，用列表选取的方法选取图4.3.97所示的主分型面（main_ps），并单击“选择”对话框中的按钮，再单击“分割”对话框中的按钮。

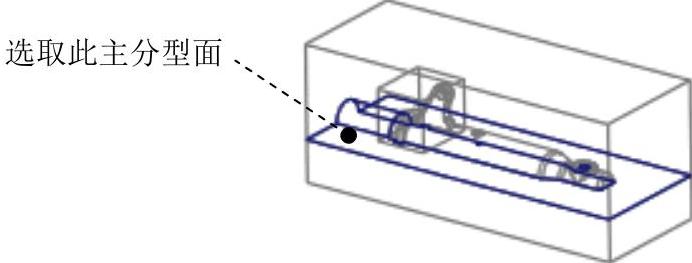

图4.3.97 选取主分型面

（5）系统弹出“属性”对话框，同时坯料中分型面上侧的部分变亮，如图4.3.98所示，输入体积块名称upper_mold，单击按钮。

（6）系统再次弹出“属性”对话框，同时坯料中分型面下侧的部分变亮，如图4.3.99所示，输入体积块名称lower_mold，单击按钮。

图4.3.98 着色后的上侧部分

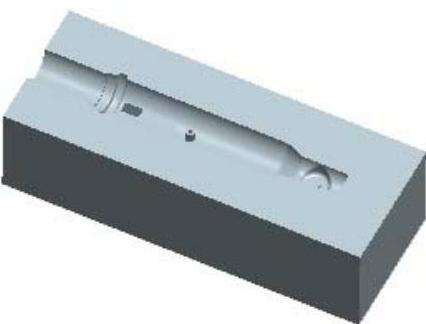

图4.3.99 着色后的下侧部分

Stage4.抽取模具元件及生成浇注件

将浇注件命名为MOLDING。
