塑料座阴影法分模范例

图4.2.34所示的模具分型面是采用阴影法设计的，下面说明其操作过程。

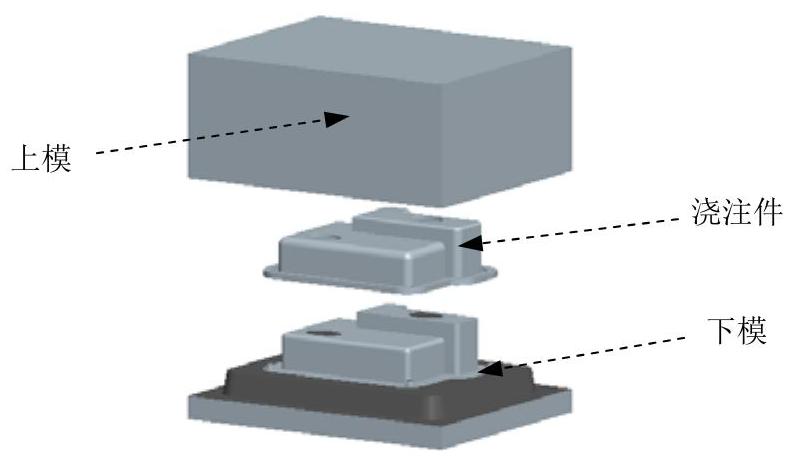

图4.2.34 塑料座的分模

Stage1.打开模具模型

将工作目录设置至D:\creo3.3\work\ch04.02.07，然后打开文件plastic_seat_mold.asm。

Stage2.创建分型面

下面将创建图4.2.35所示的分型面，以分离模具的上模和下模。

图4.2.35 分型面

Step1.单击功能选项卡区域中的“分型面”按钮，系统弹出“分型面”操控板。

Step2.在系统弹出的“分型面”操控板中的区域单击按钮，在“属性”文本框框中输入分型面名称ps，单击按钮。

Step3.单击功能选项卡中的按钮，在系统弹出的快捷菜单中单击按钮。系统弹出“阴影曲面”对话框。

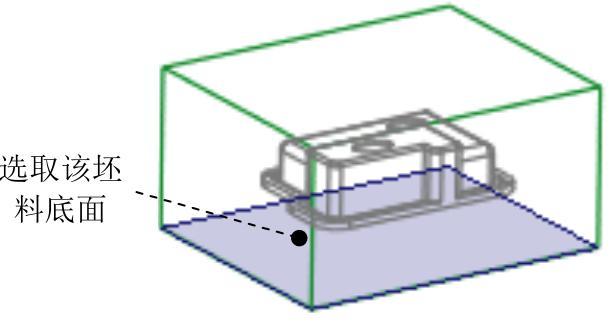

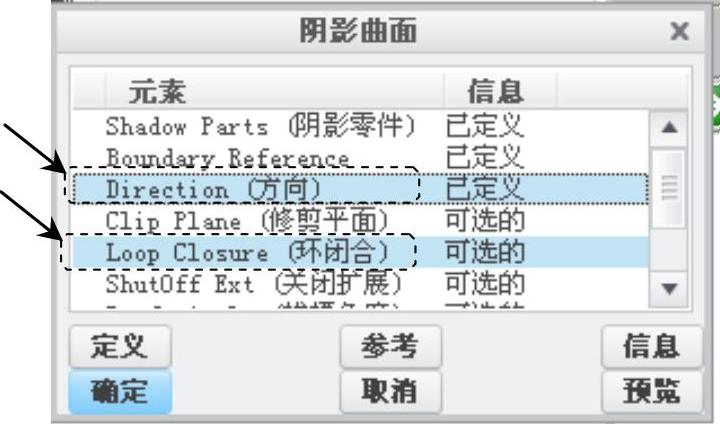

Step4.定义光线投影的方向。在图4.2.36所示的“阴影曲面”对话框中双击元素。在弹出的菜单中选择命令，然后在系统的提示下，选取图4.2.37所示的坯料底面，将投影的方向切换至图4.2.37所示箭头的方向，然后选择命令。

Step5.在阴影曲面上定义“封闭环”特征。

（1）定义封合类型。在图4.2.36所示的“阴影曲面”对话框中，双击元素，在系统弹出的菜单中，选中和复选框，再选择命令。

图4.2.36 “阴影曲面”对话框

图4.2.37 定义投影的方向

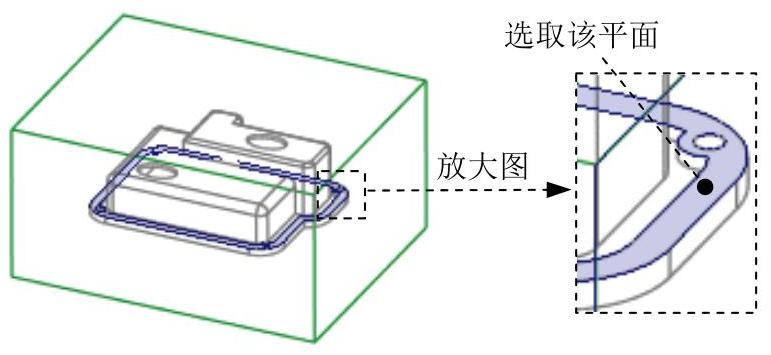

（2）定义聚合曲面。在系统的提示下，通过从列表中拾取图4.2.38所示的平面为覆盖聚合曲面。

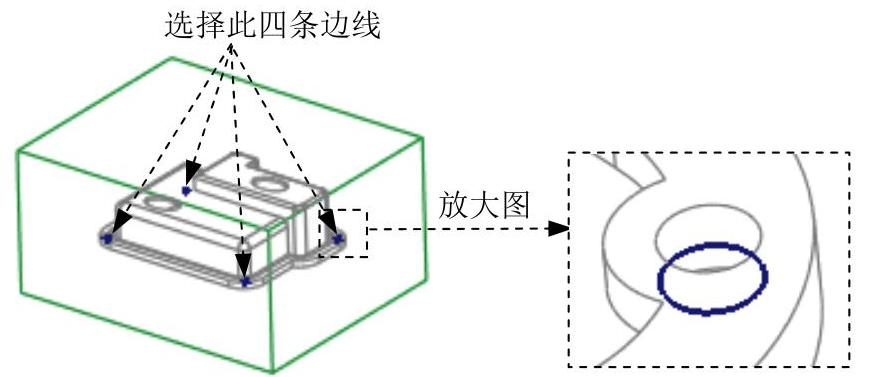

（3）定义需要关闭的边线。在系统的提示下，按住Ctrl键，选取图4.2.39所示的四条边线为关闭边线，单击“选择”对话框中的按钮，再选择命令。

图4.2.38 定义聚合曲面

图4.2.39 定义关闭曲线

Step6.在阴影曲面上创建“束子”特征。

（1）定义“束子”特征的轮廓。

①在图4.2.36所示的“阴影曲面”对话框中双击元素。

②在系统弹出的菜单中，选择命令。

③设置草绘平面。在菜单中，选择命令，然后在系统的提示下，选取图4.2.40所示的坯料表面为草绘平面；选择命令，认可该图中的箭头方向为草绘平面的查看方向；在“草绘视图”菜单中选择命令，然后在系统的提示下，选取图4.2.40所示的坯料表面为参考平面。

④绘制“束子”轮廓。进入草绘环境后，选取MOLD_FRONT和MOLD_RIGHT基准平面为草绘参考，绘制图4.2.41所示的截面草图。完成绘制后，单击“确定”按钮。

(https://www.daowen.com)

图4.2.40 设置草绘平面

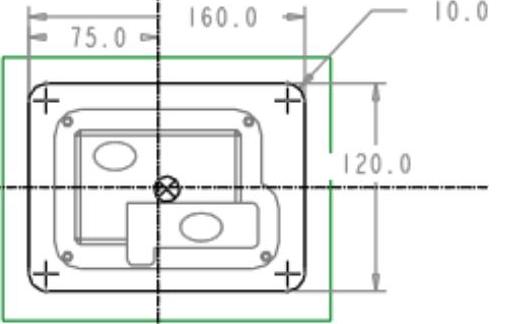

图4.2.41 截面草图

（2）定义“束子”的拔模角度。

①在“阴影曲面”对话框中双击元素。

②在系统弹出的文本框中输入拔模角度值10，单击按钮。

（3）创建图4.2.42所示的基准平面ADTM1。单击区域中的“平面”按钮，选取图4.2.43所示的坯料底面为参考平面，然后输入偏移值-15.0，单击“基准平面”对话框中的按钮。

说明：该基准平面将在下一步作为“束子”终止平面的参考平面。

图4.2.42 创建基准平面ADTM1

图4.2.43 定义参考平面

（4）定义“束子”的终止平面。

①在图4.2.36所示的“阴影曲面”对话框中双击元素。

②在系统弹出的菜单中，在系统的提示下，选取上一步创建的ADTM1为参考平面。

③在菜单中选择命令。

Step7.单击“阴影曲面”对话框中的按钮，预览所创建的分型面，然后单击按钮完成操作。

Step8.在“分型面”选项卡中单击“确定”按钮，完成分型面的创建。

Stage3.用分型面创建上下两个体积块

Step1.选择功能选项卡区域中的按钮命令（即用“分割”的方法构建体积块）。

Step2.在系统弹出的菜单中，依次选择命令，此时系统弹出“分割”对话框和“选择”对话框。

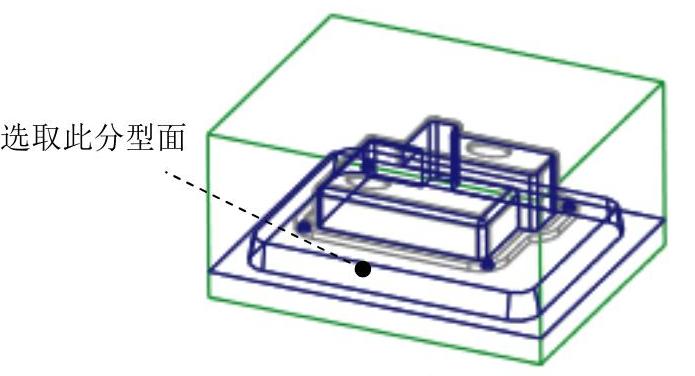

Step3.在系统的提示下，选取图4.2.44所示的分型面，然后单击“选择”对话框中的按钮；在“分割”对话框中单击按钮。

图4.2.44 选取分型面

Step4.此时，系统弹出“属性”对话框，同时坯料中分型面下侧的部分变亮，在该对话框中单击按钮，着色后的模型如图4.2.45所示，然后，在对话框中输入名称lower_mold，单击按钮。

Step5.系统再次弹出“属性”对话框，同时坯料中分型面上侧的部分变亮，如图4.2.46所示，输入名称upper_mold，单击按钮。

图4.2.45 着色后的分型面下侧

图4.2.46 着色后的分型面上侧

Stage4.抽取模具元件及生成浇注件将浇注件命名为MOLDING。
