带孔塑料垫片阴影法分模范例

图4.2.12所示的模具分型面是采用阴影法设计的，下面说明其操作过程。

Stage1.打开模具模型

将工作目录设置至D:\creo3.3\work\ch04.02.04，然后打开文件plate_mold.asm。

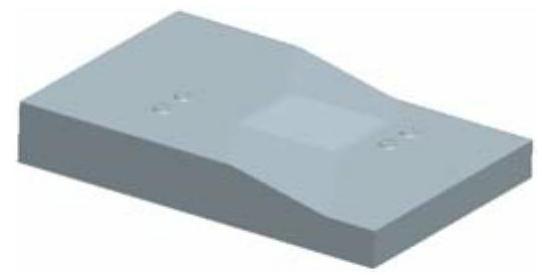

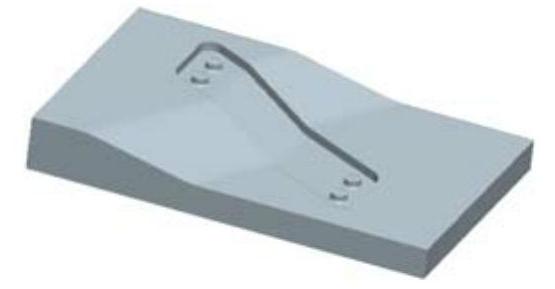

图4.2.12 带孔的塑料垫片分模

Stage2.创建分型面

下面将创建图4.2.13所示的分型面，以分离模具的上模和下模。

Step1.单击功能选项卡区域中的“分型面”按钮，系统弹出“分型面”操控板。

Step2.在系统弹出的“分型面”操控板中的区域单击按钮，在“属性”文本框中输入分型面名称ps，单击按钮。

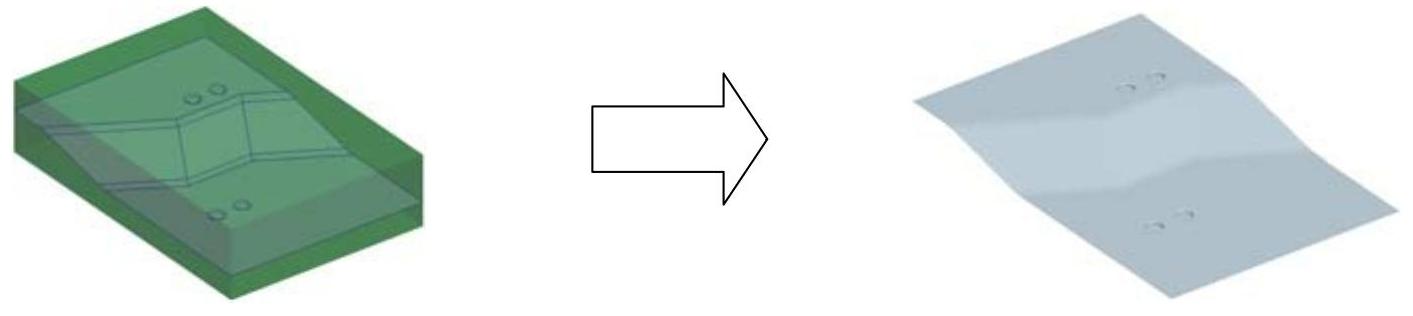

图4.2.13 创建分型面

Step3.单击功能选项卡中的按钮，在系统弹出的快捷菜单中单击按钮，系统弹出“阴影曲面”对话框和菜单。

Step4.定义光线投影的方向。在系统弹出的菜单中，用户可进行下面的操作来定义光线投影的方向。

（1）在菜单中选择命令（系统默认选取该命令）。

（2）在系统的提示下，选取图4.2.14所示的坯料表面。

（3）选择命令，确认图4.2.14中的箭头方向为光线投影的方向（若显示相反方向箭头，应单击反向命令）。

Step5.单击“阴影曲面”对话框中的按钮，预览所创建的分型面，然后单击按钮完成操作。

Step6.在“分型面”选项卡中单击“确定”按钮，完成分型面的创建。(https://www.daowen.com)

Stage3.用分型面创建上下两个体积块

Step1.选择功能选项卡区域中的按钮命令（即用“分割”的方法构建体积块）。

Step2.在系统弹出的菜单中，依次选择命令，此时系统弹出“分割”对话框和“选择”对话框。

Step3.在系统的提示下，选取图4.2.15所示的分型面，然后单击“选择”对话框中的按钮。

图4.2.14 定义着色投影的方向

图4.2.15 选取分型面

Step4.在“分割”对话框中，单击按钮。

Step5.此时，系统弹出“属性”对话框，同时坯料中分型面下侧的部分变亮，在该对话框中单击按钮，着色后的模型如图4.2.16所示，然后，在对话框中输入名称lower_vol，单击按钮。

Step6.系统再次弹出“属性”对话框，同时坯料中分型面上侧的部分变亮，如图4.2.17所示，输入名称upper_vol，单击按钮。

图4.2.16 着色后的分型面下侧

图4.2.17 着色后的分型面上侧

Stage4.抽取模具元件及生成浇注件

将浇注件命名为MOLDING。
