塑料盖的分模裙边法实例

图4.3.23所示的模具分型面是采用裙边法设计的，下面说明其操作过程。

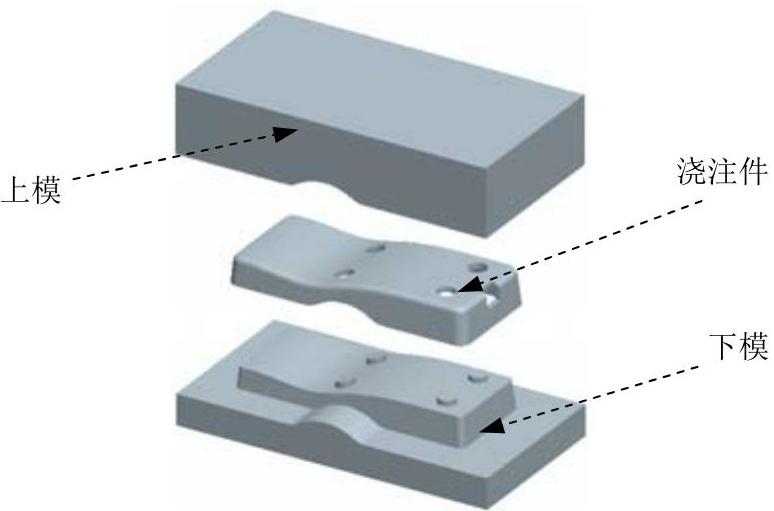

图4.3.23 塑料盖的分模

Stage1.打开模具模型

将工作目录设置至D:\creo3.3\work\ch04.03.06，打开文件block1_mold.asm。

Stage2.创建分型面

下面要创建图4.3.24所示的分型面，以分离模具的上模和下模。

Step1.创建轮廓曲线。

（1）单击功能选项卡中区域的“轮廓曲线”按钮，系统弹出“轮廓曲线”对话框。

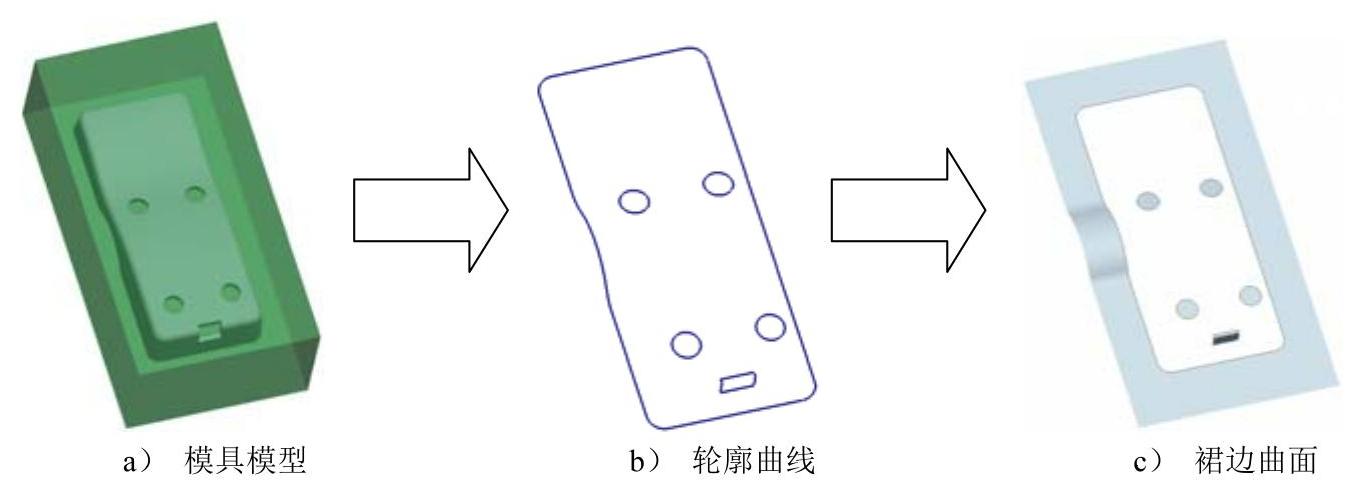

图4.3.24 用裙边法设计分型面

（2）在系统的提示下，选取图4.3.25所示的坯料表面，选择命令，接受图4.3.25中的箭头方向为光线投影方向。

（3）遮蔽参考件和坯料。

（4）在轮廓曲线中选取所需的链。在弹出的图4.3.26所示的“轮廓曲线”对话框中，双击元素，在弹出的图4.3.27所示的“环选择”对话框中选择选项卡，然后在列表中选取（此时图4.3.28所示的链变亮），单击按钮（此时图4.3.29所示的链变亮），单击按钮。

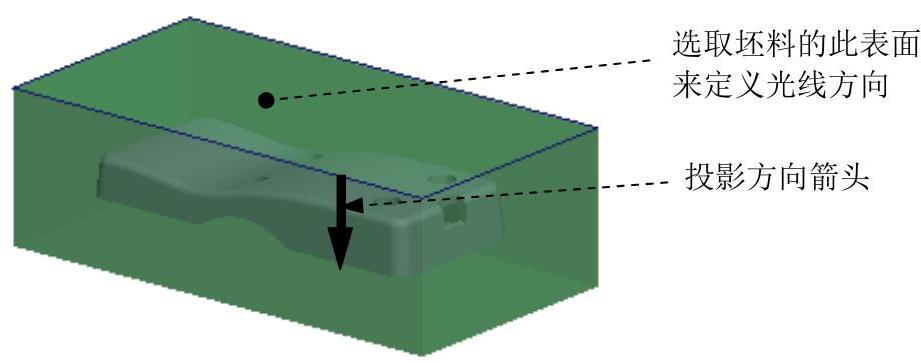

图4.3.25 选取平面

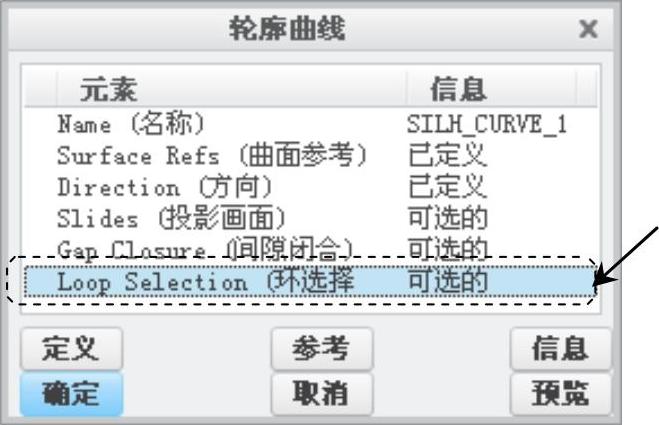

图4.3.26 “轮廓曲线”对话框

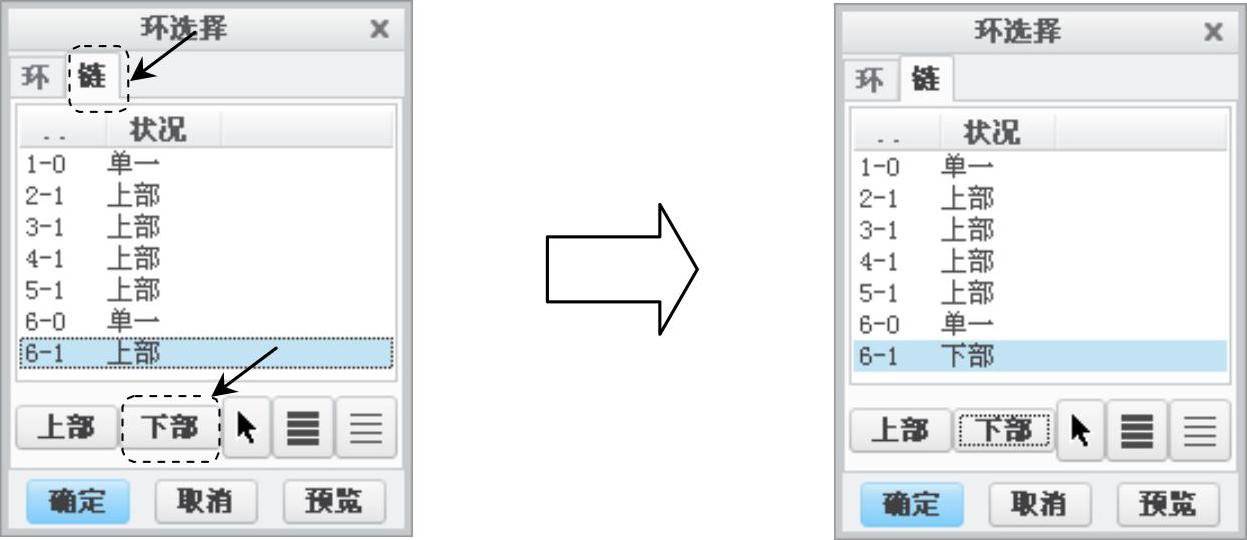

图4.3.27 “环选择”对话框

（5）单击“轮廓曲线”对话框中的按钮，预览所创建的轮廓曲线，然后单击按钮完成操作。

（6）显示（去除遮蔽）参考件和坯料。

图4.3.28 链6-1（上部）

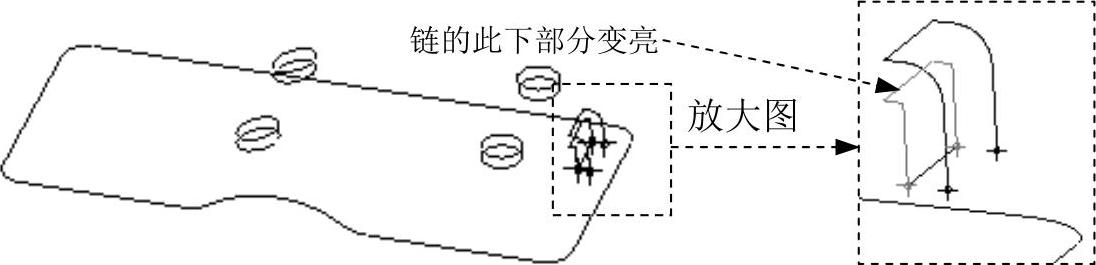

图4.3.29 链6-1（下部）(https://www.daowen.com)

Step2.采用裙边法设计分型面。

（1）单击功能选项卡区域中的“分型面”按钮，系统弹出“分型面”操控板。

（2）在系统弹出的“分型面”操控板中的区域单击按钮，在“属性”文本框中输入分型面名称ps，单击按钮。

（3）单击功能选项卡中的区域中的“裙边曲面”按钮，系统弹出“裙边曲面”对话框。

（4）在系统的提示下，选取图4.3.30所示的坯料表面，选择命令，接受图4.3.30中的箭头方向为光线投影方向。

（5）在弹出的菜单中选择命令，然后在系统的提示下，选取图4.3.31所示的轮廓曲线，然后单击按钮，选择命令。

（6）单击“裙边曲面”对话框中的按钮，预览所创建的分型面，然后单击按钮完成操作。

（7）在“分型面”选项卡中单击“确定”按钮，完成分型面的创建。

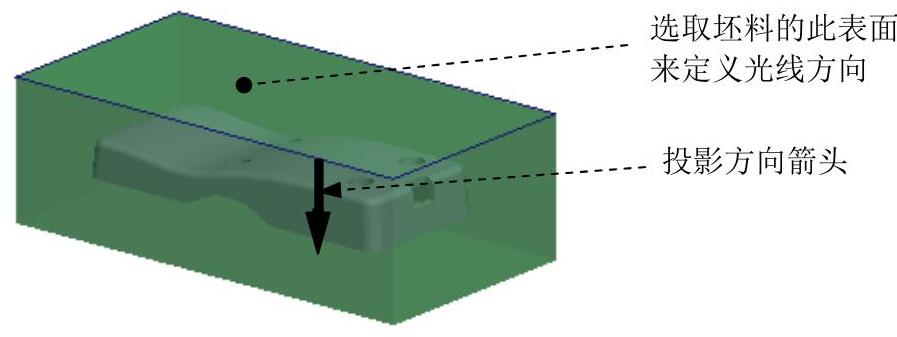

图4.3.30 选取平面

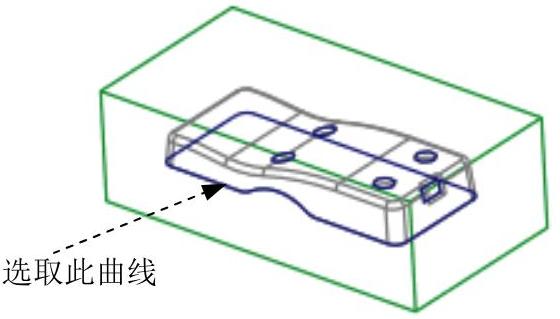

图4.3.31 选取曲线

Stage3.用分型面创建上下两个体积块

Step1.选择功能选项卡区域中的按钮命令（即用“分割”的方法构建体积块）。

Step2.在系统弹出的菜单中，依次选择命令，此时系统弹出“分割”对话框和“选择”对话框。

Step3.在系统的提示下，选取前面所创建的分型面，并单击“选择”对话框中的按钮，再单击对话框中的按钮。

Step4.系统弹出“属性”对话框，同时坯料中分型面上侧的部分变亮，如图4.3.32所示，在对话框中输入名称upper_mold，单击按钮。

Step5.系统再次弹出“属性”对话框，同时坯料中分型面下侧的部分变亮，如图4.3.33所示，在对话框中输入名称lower_mold，单击按钮。

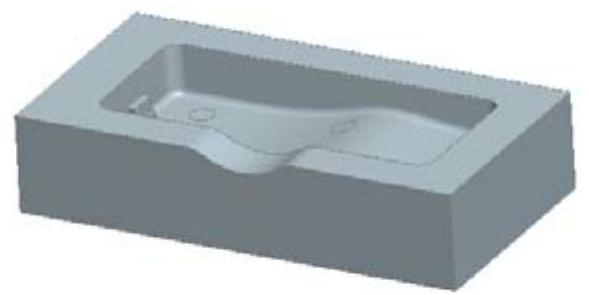

图4.3.32 着色后的上侧部分

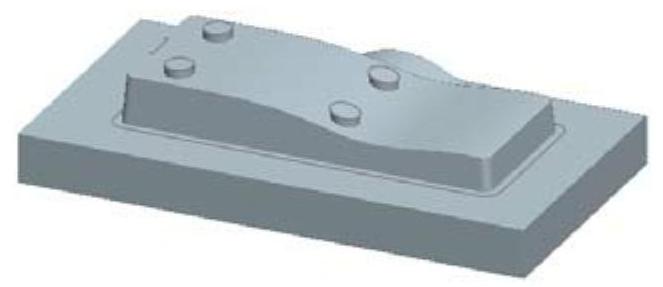

图4.3.33 着色后的下侧部分

Stage4.抽取模具元件及生成浇注件

将浇注件命名为MOLDING。
