裙边法范例：面板分模技巧详解

图4.3.12所示的模具分型面是采用裙边法设计的，下面说明其操作过程。

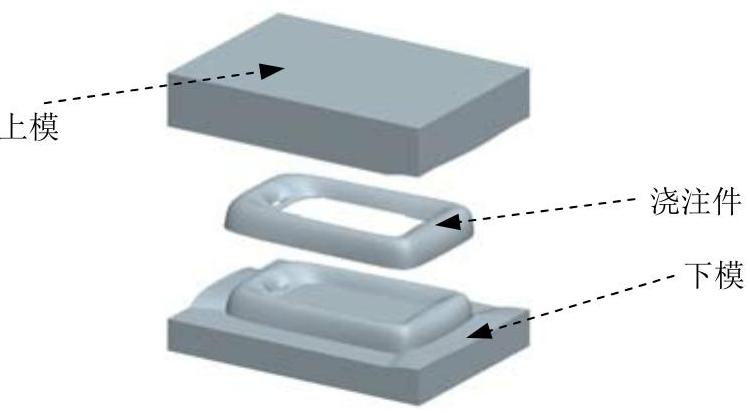

图4.3.12 面板的分模

Stage1.打开模具模型

将工作目录设置至D:\creo3.3\work\ch04.03.05，打开文件panel_mold.asm。

Stage2.创建分型面

下面将创建图4.3.13所示的分型面，以分离模具的上模和下模。

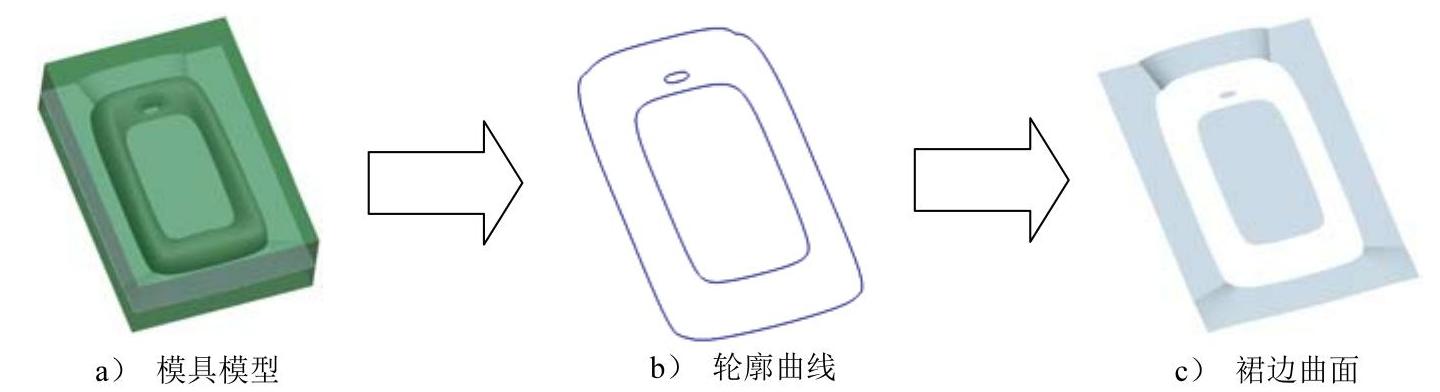

图4.3.13 用裙边法设计分型面

Step1.创建轮廓曲线。

（1）单击功能选项卡中区域的“轮廓曲线”按钮，系统弹出“轮廓曲线”对话框。

（2）在系统的提示下，选取图4.3.14所示的坯料表面来定义光线的方向，选择命令，接受图4.3.14中的箭头方向为光线投影方向。

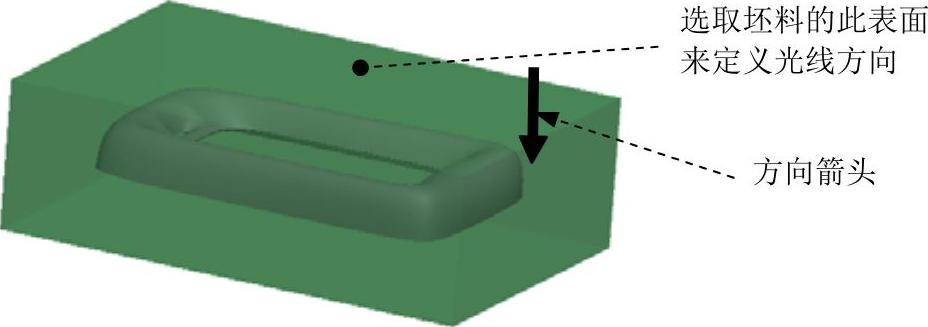

图4.3.14 选取平面

（3）遮蔽参考件和坯料。选择功能选项卡区域中的“模具显示”按钮，在弹出的“遮蔽-取消遮蔽”对话框中，按下按钮，在列表中选取PANEL_MOLD_REF和WP，然后单击按钮，再单击按钮。

（4）排除轮廓曲线中无用的环。在图4.3.15所示的“轮廓曲线”对话框中双击元素，系统弹出图4.3.16所示的“环选择”对话框，在对话框的列表中选取（此时图4.3.17所示的“环2”变亮），然后单击按钮，再选取（此时图4.3.17所示的“环5”变亮），然后单击按钮，最后单击按钮。

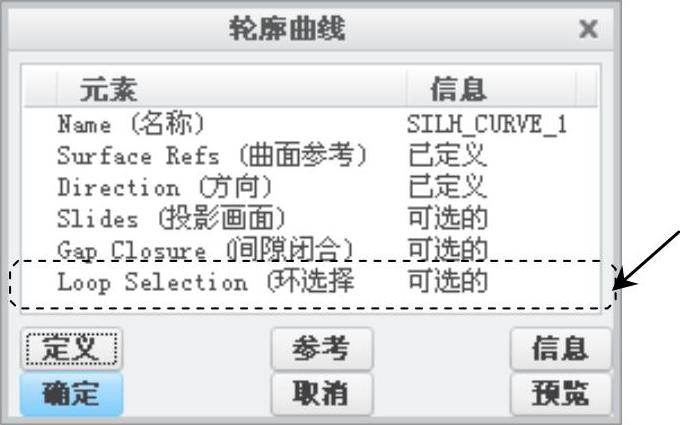

图4.3.15 “轮廓曲线”对话框

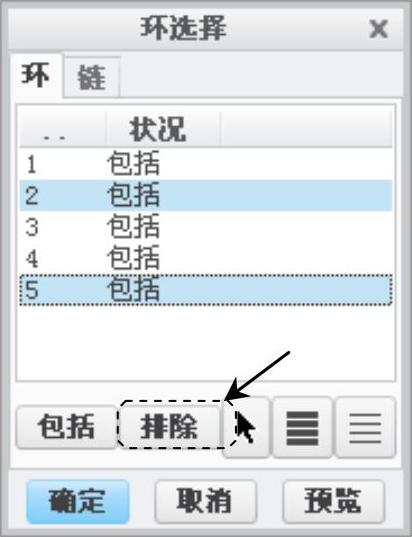

图4.3.16 “环选择”对话框

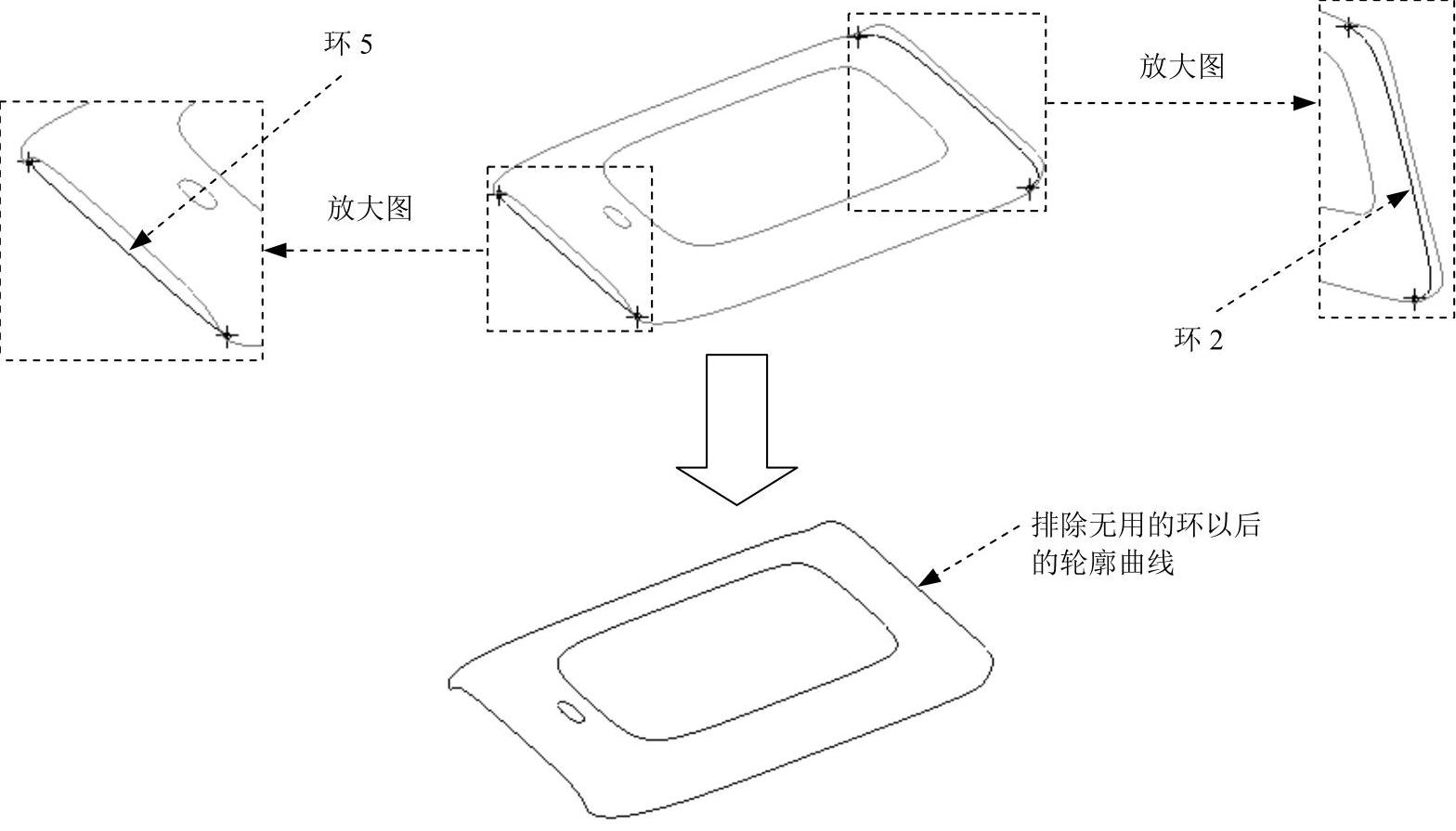

图4.3.17 排除轮廓曲线中无用的环

（5）单击“轮廓曲线”对话框中的按钮，预览所创建的轮廓曲线，然后单击按钮完成操作。

（6）显示参考件和坯料。

Step2.采用裙边法设计分型面。

（1）单击功能选项卡区域中的“分型面”按钮，系统弹出“分型面”操控板。(https://www.daowen.com)

（2）在系统弹出的“分型面”操控板中的区域单击按钮，在“属性”文本框中输入分型面名称ps，单击按钮。

（3）单击功能选项卡中的区域中的“裙边曲面”按钮，系统弹出“裙边曲面”对话框。

（4）在系统的提示下，选取图4.3.18所示的坯料表面来定义光线方向，选择命令，接受图4.3.18中的箭头方向为光线投影方向。

（5）在弹出的菜单中选择命令，然后在系统的提示下，用“列表选取”的方法选取图4.3.19所示的轮廓曲线：将鼠标指针移至模型中曲线的位置，右击，在弹出的菜单中选择命令，在弹出的“从列表中拾取”对话框中选取项，然后单击按钮，选择命令。

（6）单击“裙边曲面”对话框中的按钮，预览所创建的分型面（图4.3.20），然后单击按钮完成操作。

（7）在“分型面”选项卡中单击“确定”按钮，完成分型面的创建。

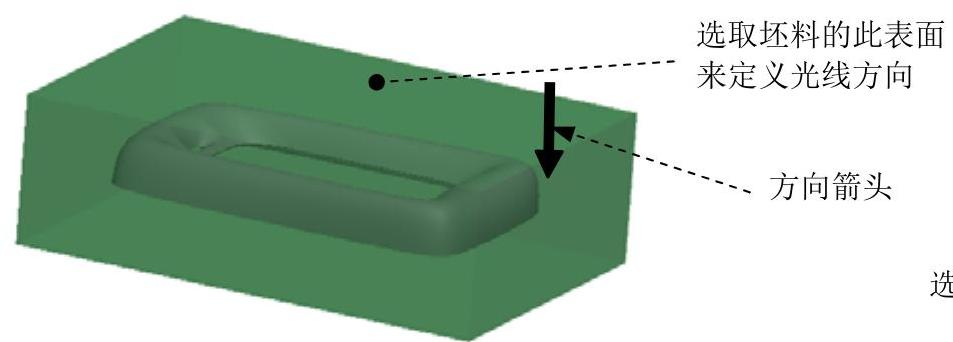

图4.3.18 选取平面

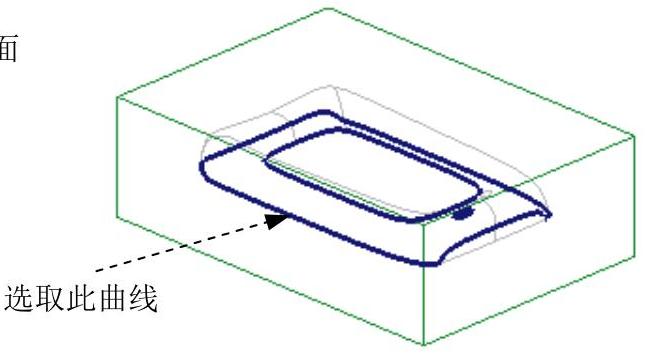

图4.3.19 选取曲线

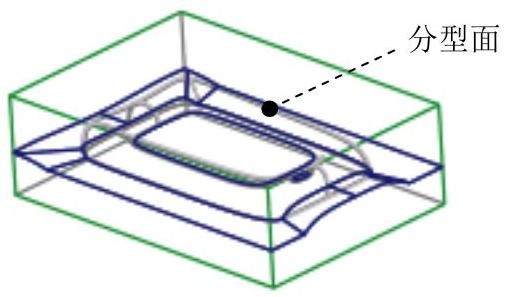

图4.3.20 分型面

Stage3.用分型面创建上下两个体积块

（1）选择功能选项卡区域中的按钮命令（即用“分割”的方法构建体积块）。

（2）在系统弹出的菜单中依次选择命令，此时系统弹出“分割”对话框和“选择”对话框。

（3）在系统的提示下，选取前面创建的分型面，并单击“选择”对话框中的按钮，再单击对话框中的按钮。

（4）系统弹出“属性”对话框，同时坯料中分型面下侧的部分变亮，如图4.3.21所示，在对话框中输入名称lower_vol，单击按钮。

（5）系统再次弹出“属性”对话框，同时坯料中分型面上侧的部分变亮，如图4.3.22所示，输入名称upper_vol，单击按钮。

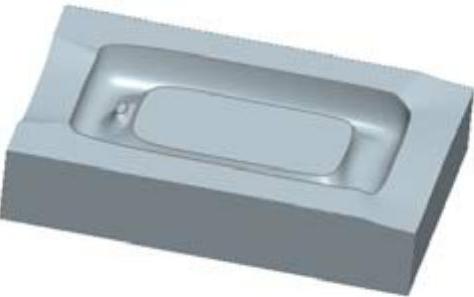

图4.3.21 着色后的下侧部分

图4.3.22 着色后的上侧部分

Stage4.抽取模具元件及生成浇注件

将浇注件命名为MOLDING。
