实例概述:

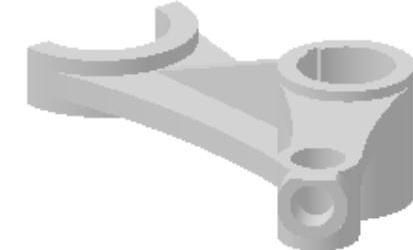

本实例介绍了支架的设计过程，通过学习本实例，读者可以对拉伸、孔、边倒圆和创建基准平面等特征的创建方法有进一步的了解。零件模型及相应的模型树如图5.1所示。

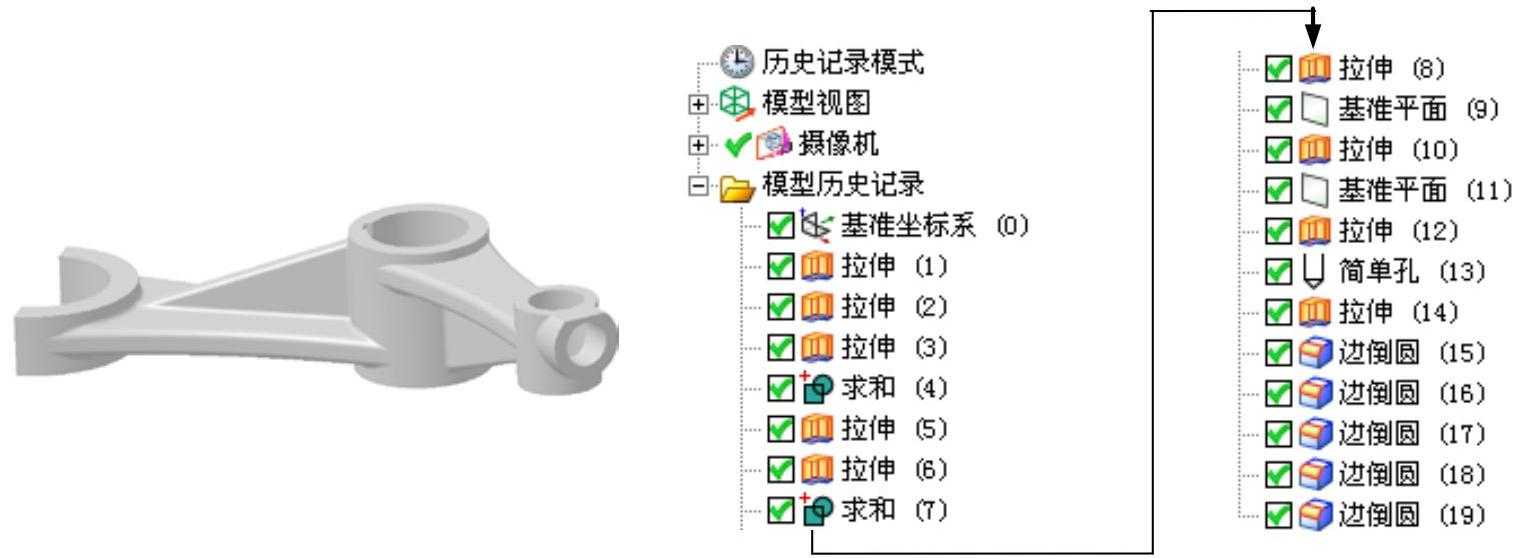

图5.1 零件模型及模型树

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取类型为的模板，在文本框中输入文件名称pole，单击按钮，进入建模环境。

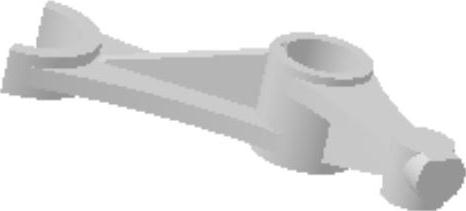

Step2.创建图5.2所示的拉伸特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。选中复选框，单击按钮，选取XY基准平面为草图平面，单击按钮。

②进入草图环境，绘制图5.3所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

图5.2 拉伸特征1

图5.3 截面草图

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值25，其他参数采用系统默认设置。

（4）单击按钮，完成拉伸特征1的创建。

Step3.创建图5.4所示的拉伸特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框，取消选中复选框。

①定义草图平面。单击按钮，选取XY基准平面为草图平面，单击按钮。

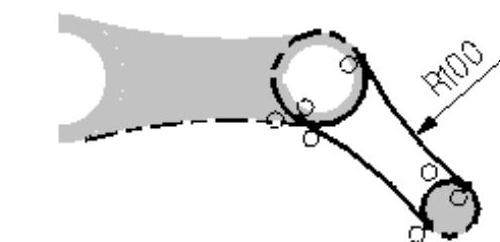

②进入草图环境，绘制图5.5所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值11，其他参数采用系统默认设置。

（4）单击按钮，完成拉伸特征2的创建。

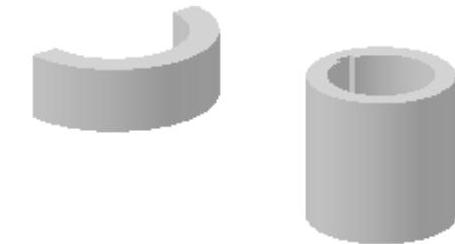

图5.4 拉伸特征2

图5.5 截面草图

Step4.创建图5.6所示的拉伸特征3。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取XY基准平面为草图平面，单击按钮。

②进入草图环境，绘制图5.7所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

图5.6 拉伸特征3

图5.7 截面草图

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值3；在区域的下拉列表中选择选项，并在其下的文本框中输入值8；在区域的下拉列表中选择选项，单击按钮，在绘图区选取Step2所创建的拉伸特征1为求和目标体。

（4）单击按钮，完成拉伸特征3的创建。

Step5.对实体进行求和操作1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“求和”对话框。

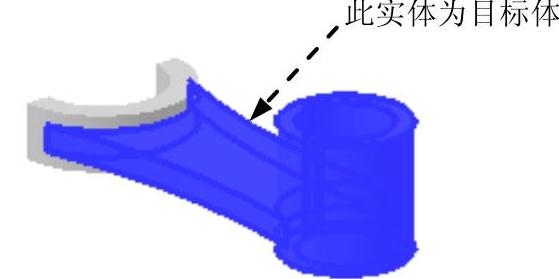

（2）定义目标体和工具体。选取图5.8所示的特征为目标体，选取图5.9所示的实体为工具体，单击按钮，完成求和操作1。

图5.8 目标体

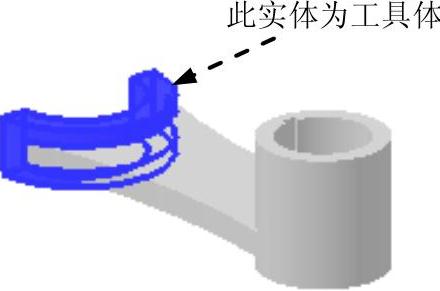

图5.9 工具体

Step6.创建图5.10所示的拉伸特征4。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取XY基准平面为草图平面，单击按钮。

②进入草图环境，绘制图5.11所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值12；在区域的下拉列表中选择选项，并在其下的文本框中输入值27，在区域的下拉列表中选择选项，其他参数采用系统默认设置。

（4）单击按钮，完成拉伸特征4的创建。

图5.10 拉伸特征4

图5.11 截面草图

Step7.创建图5.12所示的拉伸特征5。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取XY基准平面为草图平面，单击按钮。

②进入草图环境，绘制图5.13所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值18；在区域的下拉列表中选择选项，并在其下的文本框中输入值23；在区域的下拉列表中选择选项，单击按钮，在绘图区选取Step6所创建的拉伸特征4为求和目标体。

（4）单击按钮，完成拉伸特征5的创建。

图5.12 拉伸特征5

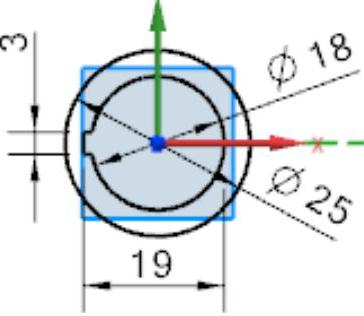

图5.13 截面草图

Step8.对实体进行求和操作2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“求和”对话框。

（2）定义目标体和工具体。选取图5.14所示的实体为目标体，选取图5.15所示的实体为工具体，单击按钮，完成求和操作2。

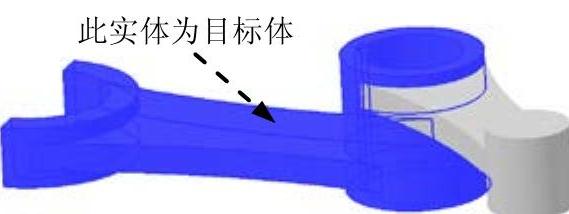

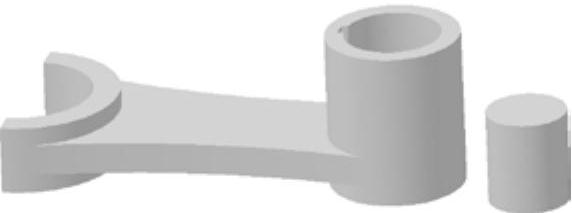

图5.14 目标体

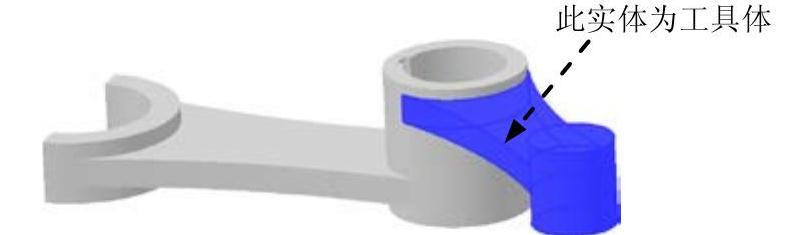

图5.15 工具体

Step9.创建图5.16所示的拉伸特征6。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取ZX基准平面为草图平面，单击按钮。

②进入草图环境，绘制图5.17所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值2；在区域的下拉列表中选择选项，采用系统默认的求和对象。

（4）单击按钮，完成拉伸特征6的创建。

(https://www.daowen.com)

图5.16 拉伸特征6

图5.17 截面草图

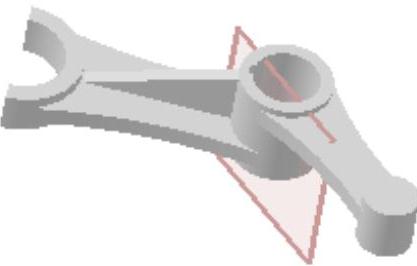

Step10.创建图5.18所示的基准平面1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框。

（2）定义基准平面参照。在区域中单击按钮，在区域的下拉列表中选择选项；在绘图区选取基准平面ZX；在区域中单击按钮，在绘图区选取基准轴Z；在区域的文本框中选择选项，在文本框中输入值45。

（3）在“基准平面”对话框中单击按钮，完成基准平面1的创建。

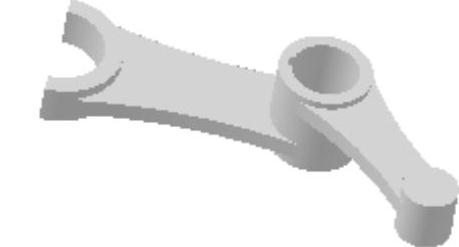

Step11.创建图5.19所示的拉伸特征7。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取Step10所创建的基准平面1为草图平面，单击按钮。

②进入草图环境，绘制图5.20所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

图5.18 基准平面1

图5.19 拉伸特征7

图5.20 截面草图

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值-2；在区域的下拉列表中选择选项，并在其下的文本框中输入值2；在区域的下拉列表中选择选项，采用系统默认的求和对象。

（4）单击按钮，完成拉伸特征7的创建。

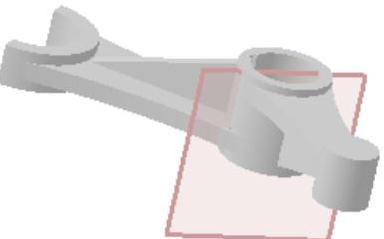

Step12.创建图5.21所示的基准平面2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框。

（2）定义基准平面参照。在区域的下拉列表中选择选项；在区域中单击按钮，在绘图区选取Step10所创建的基准平面1；在区域中单击按钮，在绘图区选取ZC基准轴；在区域的文本框中选择选项，在文本框中输入值90。

（3）在“基准平面”对话框中单击按钮，完成基准平面2的创建。

Step13.创建图5.22所示的拉伸特征8。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取Step12所创建的基准平面2为草图平面，单击按钮。

②进入草图环境，绘制图5.23所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

图5.21 基准平面2

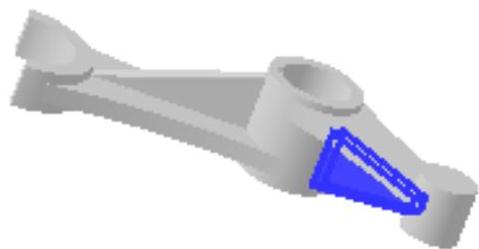

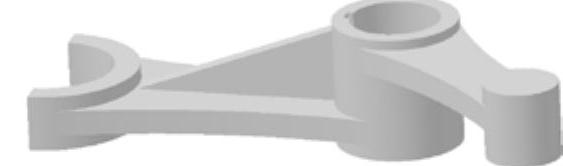

图5.22 拉伸特征8

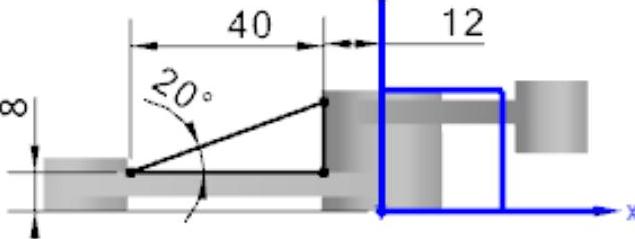

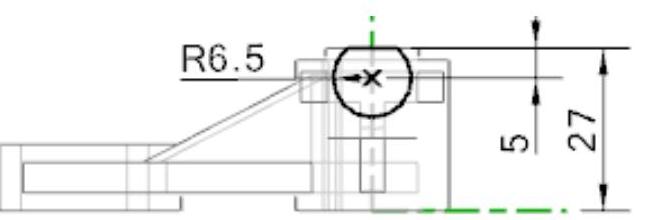

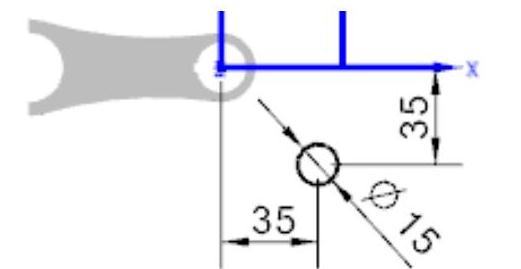

图5.23 截面草图

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，单击按钮，选取Step6所创建的拉伸特征4；在区域的下拉列表中选择选项，并在其下的文本框中输入值60；在区域的下拉列表中选择选项，采用系统默认的求和对象。

（4）单击按钮，完成拉伸特征8的创建。

Step14.创建图5.24所示的孔特征。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“孔”对话框。

（2）定义孔的类型及放置平面（图5.25）。在下拉列表框中选择选项，单击“孔”对话框中的“绘制截面”按钮，然后在绘图区域中选取图5.25所示的孔放置面，单击按钮，系统自动弹出“草图点”对话框，在“草图点”对话框中的按钮，在系统弹出的“点”对话框下拉列表中选择选项，选取图5.26所示的圆弧为孔的放置参照。

（3）定义孔的形状和尺寸。在下拉列表框中选择选项，在文本框中输入值10，在文本框中输入值15，在文本框中输入值0，其余参数采用系统默认设置，单击按钮，完成孔的创建。

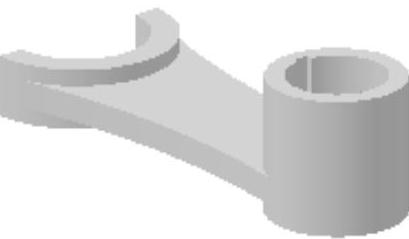

图5.24 孔特征

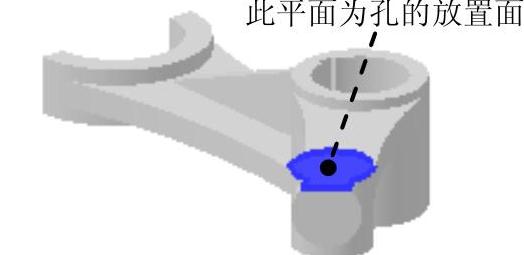

图5.25 定义孔放置面

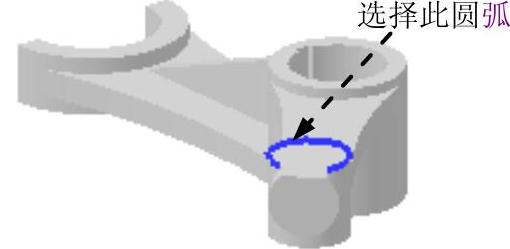

图5.26 孔定位

Step15.创建图5.27所示的拉伸特征9。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取图5.28所示的平面为草图平面，单击按钮。

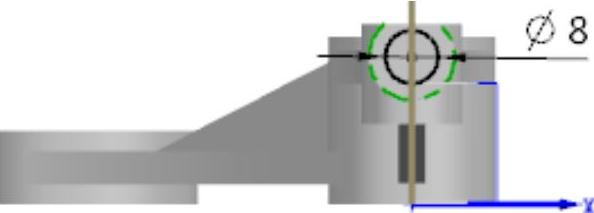

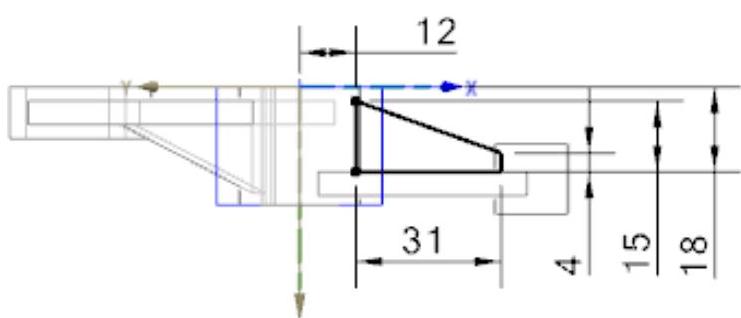

②进入草图环境，绘制图5.29所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

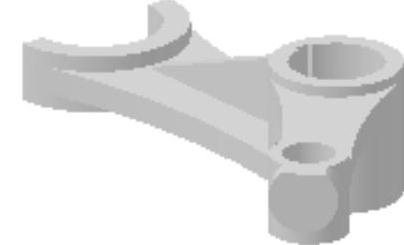

图5.27 拉伸特征9

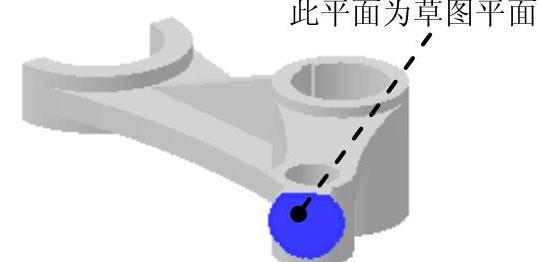

图5.28 选取草图平面

图5.29 截面草图

（3）定义拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并单击“反向”按钮；在区域的下拉列表中选择选项，采用系统默认的求差对象。

（4）单击“拉伸”对话框中的按钮，完成拉伸特征9的创建。

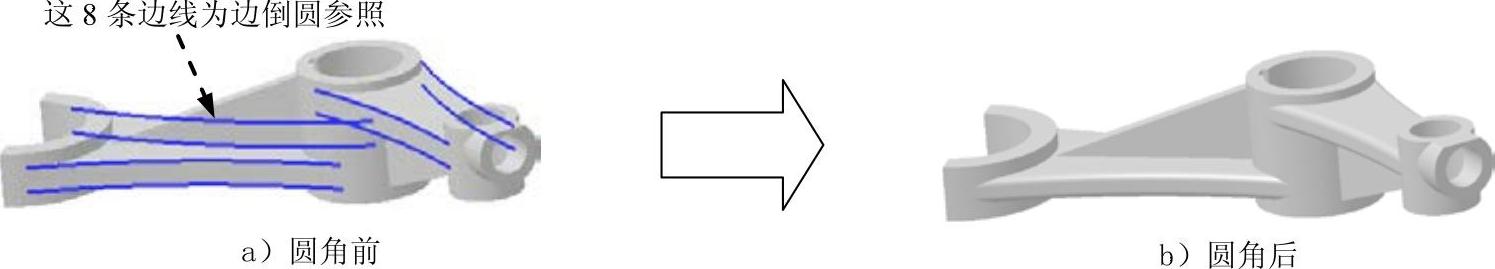

Step16.创建图5.30b所示的边倒圆特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮，选择图5.30a所示的8条边线为边倒圆参照，并在文本框中输入值1.5。

（3）单击按钮，完成边倒圆特征1的创建。

图5.30 边倒圆特征1

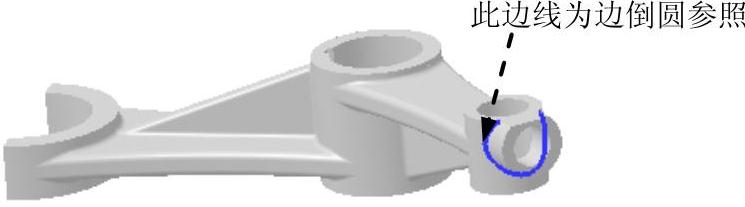

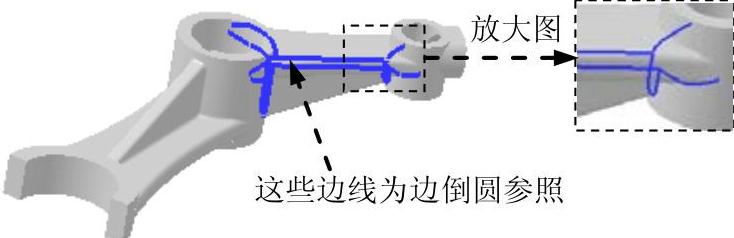

Step17.创建边倒圆特征2。选取图5.31所示的边线为边倒圆参照，其圆角半径值为1。

Step18.创建边倒圆特征3。选取图5.32所示的边线为边倒圆参照，其圆角半径值为1。

图5.31 边倒圆特征2

图5.32 边倒圆特征3

Step19.创建边倒圆特征4。选取图5.33所示的边线为边倒圆参照，其圆角半径值为1。

Step20.创建边倒圆特征5。选取图5.34所示的边线为边倒圆参照，其圆角半径值为1。

图5.33 边倒圆特征4

图5.34 边倒圆特征5

Step21.设置隐藏。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“类选择”对话框。

（2）选择隐藏对象。单击“类选择”对话框区域中的按钮，系统弹出“根据类型选择”对话框，按住Ctrl键选择对话框列表中的和选项，单击按钮。系统再次弹出“类选择”对话框，单击对话框区域中的“全选”按钮。

（3）完成隐藏操作。单击对话框中的按钮，完成对设置对象的隐藏。

Step22.保存零件模型。选择下拉菜单命令，即可保存零件模型。
