创建30.5灯管模型步骤详解

本节将介绍灯管的设计过程。通过设计该零件读者可以熟悉对拉伸特征、圆角特征和扫掠特征的运用。零件模型及相应的模型树如图30.5.1所示。

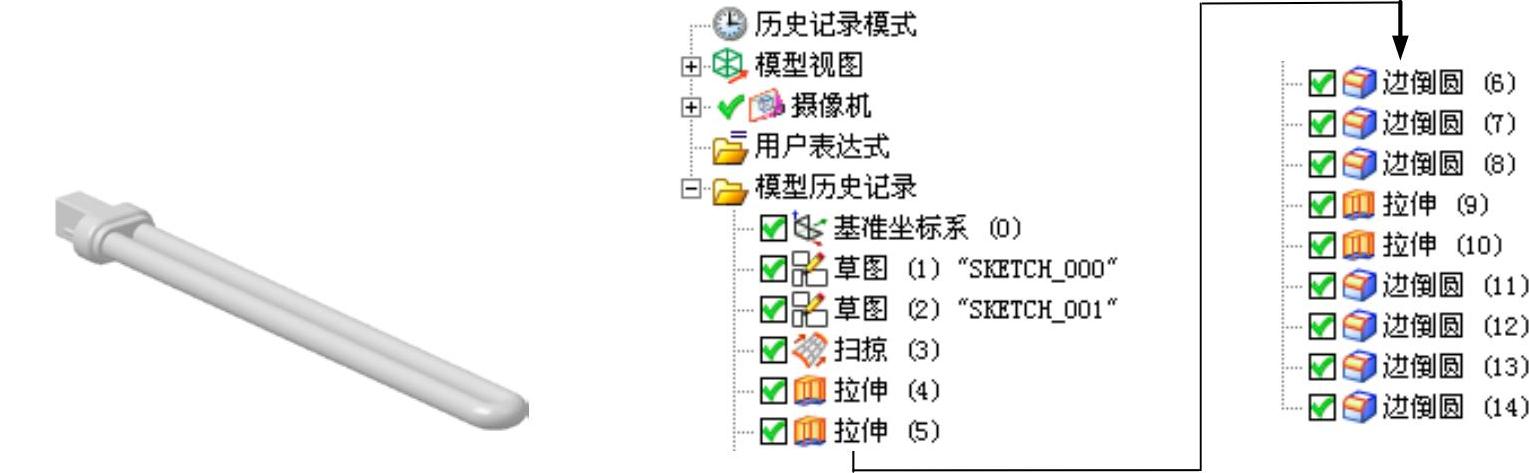

图30.5.1 零件模型及模型树

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为，在文本框中输入文件名称light，单击按钮，进入建模环境。

Step2.创建图30.5.2所示的草图1。

（1）选择命令。选择下拉菜单命令，系统弹出“创建草图”对话框。

（2）定义草图平面。选取XY基准平面为草图平面，选中区域的复选框，单击按钮。

（3）进入草图环境，绘制图30.5.2所示的草图1。

（4）选择下拉菜单命令（或单击按钮），退出草图环境。

Step3.创建图30.5.3所示的草图2。选择下拉菜单命令，选取YZ基准平面为草图平面，取消选中区域的复选框，绘制图30.5.3所示的草图2。

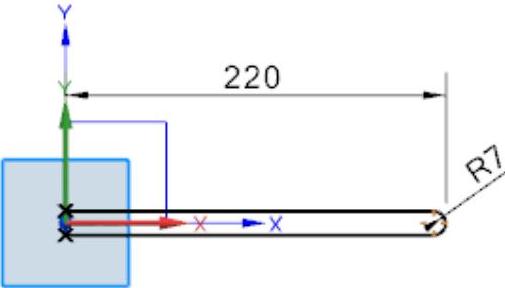

图30.5.2 草图1

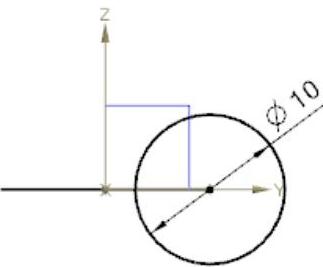

图30.5.3 草图2

说明：草图2中的圆心与Step2所创建的草图1的端点重合。

Step4.创建图30.5.4所示的扫掠特征。

（1）选择命令。选择下拉菜单命令（或单击工具栏中的按钮），系统弹出“扫掠”对话框。

（2）定义扫掠截面。在区域中单击按钮，在绘图区域中选取Step3所创建的草图2，采用系统默认方向。

（3）定义扫掠引导线。在区域中单击按钮，在绘图区域中选取Step2所创建的草图1，采用系统默认方向。

（4）单击“扫掠”对话框中的按钮，完成扫掠特征的创建。

Step5.创建图30.5.5所示的拉伸特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取YZ基准平面为草图平面，单击按钮。

②进入草图环境，绘制图30.5.6所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）定义拉伸开始值和结束值。选取-XC方向为拉伸方向，在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值3，在区域的下拉列表中选择选项，采用系统默认的求和对象。

（4）单击按钮，完成拉伸特征1的创建。

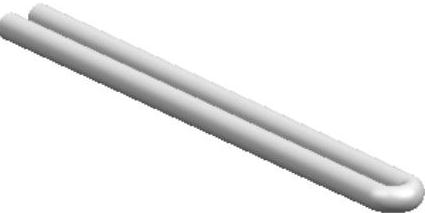

图30.5.4 扫掠特征

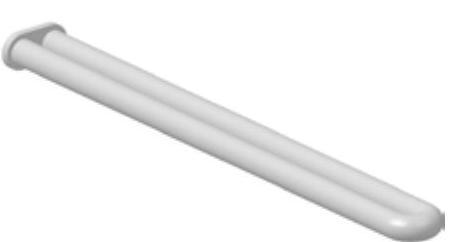

图30.5.5 拉伸特征1

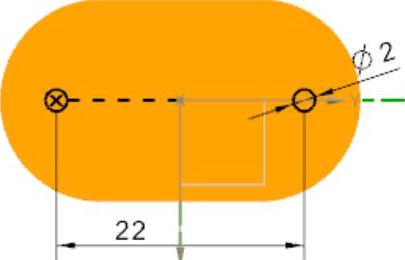

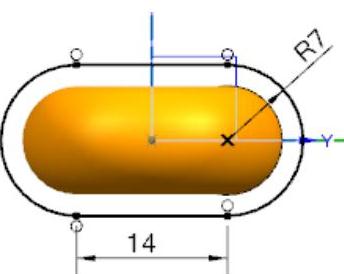

图30.5.6 截面草图

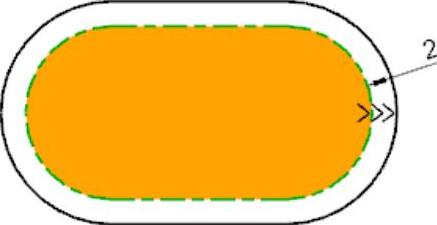

Step6.创建图30.5.7所示的拉伸特征2。选择下拉菜单命令，选取图30.5.8所示的模型表面为草图平面，绘制图30.5.9所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值10，采用系统默认的拉伸方向；在区域的下拉列表中选择选项，采用系统默认的求和对象，单击按钮，完成拉伸特征2的创建。

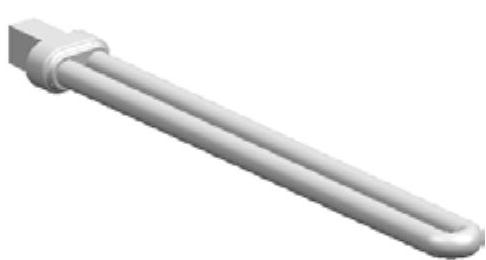

图30.5.7 拉伸特征2

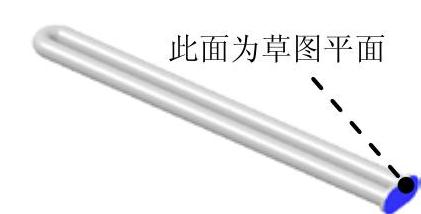

图30.5.8 定义草图平面

图30.5.9 截面草图

Step7.创建边倒圆特征1。(https://www.daowen.com)

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

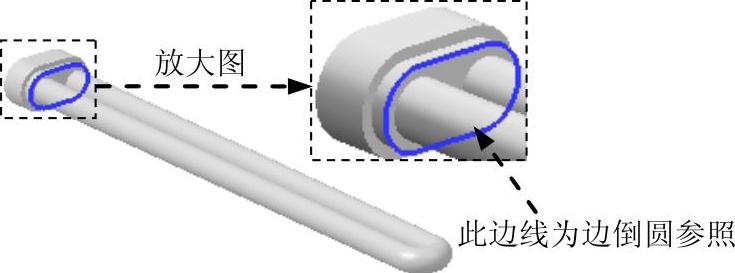

（2）在区域中单击按钮，选取图30.5.10所示的边线为边倒圆参照，并在文本框中输入值1。

（3）单击按钮，完成边倒圆特征1的创建。

Step8.创建边倒圆特征2。选取图30.5.11所示边线为边倒圆参照，其圆角半径值为2。

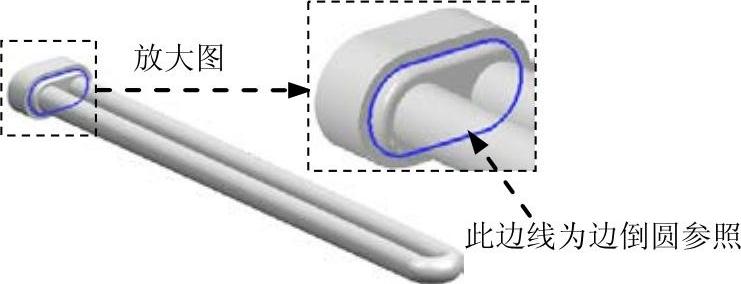

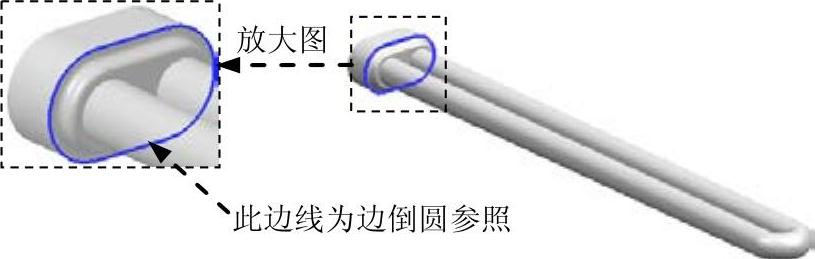

图30.5.10 选取边倒圆参照

图30.5.11 选取边倒圆参照

Step9.创建边倒圆特征3。选取图30.5.12所示边线为边倒圆参照，其圆角半径值为1。

Step10.创建图30.5.13所示的拉伸特征3。选择下拉菜单命令，选取图30.5.14所示的模型表面为草图平面，绘制图30.5.15所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值22，采用系统默认的拉伸方向；在区域的下拉列表中选择选项，采用系统默认的求和对象，单击按钮，完成拉伸特征3的创建。

图30.5.12 选取边倒圆参照

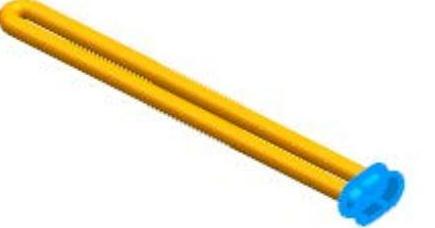

图30.5.13 拉伸特征3

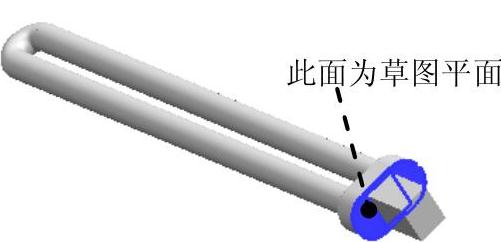

图30.5.14 定义草图平面

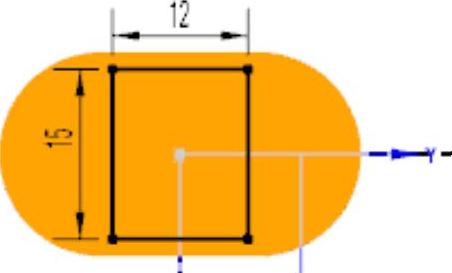

图30.5.15 截面草图

Step11.创建图30.5.16所示的拉伸特征4。选择下拉菜单命令，选取图30.5.17所示的模型表面为草图平面，绘制图30.5.18所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值22，采用系统默认的拉伸方向；在区域的下拉列表中选择选项，采用系统默认的求和对象，单击按钮，完成拉伸特征4的创建。

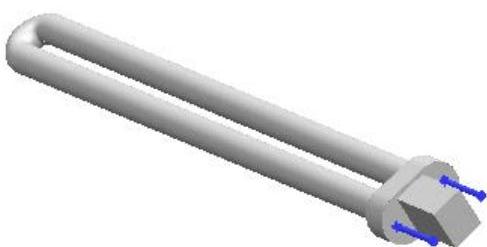

图30.5.16 拉伸特征4

图30.5.17 定义草图平面

图30.5.18 截面草图

Step12.创建边倒圆特征4。选取图30.5.19a所示的两条边线为边倒圆参照，其圆角半径值为0.8。

Step13.创建边倒圆特征5。选取图30.5.19b所示的4条边线为边倒圆参照，其圆角半径值为1。

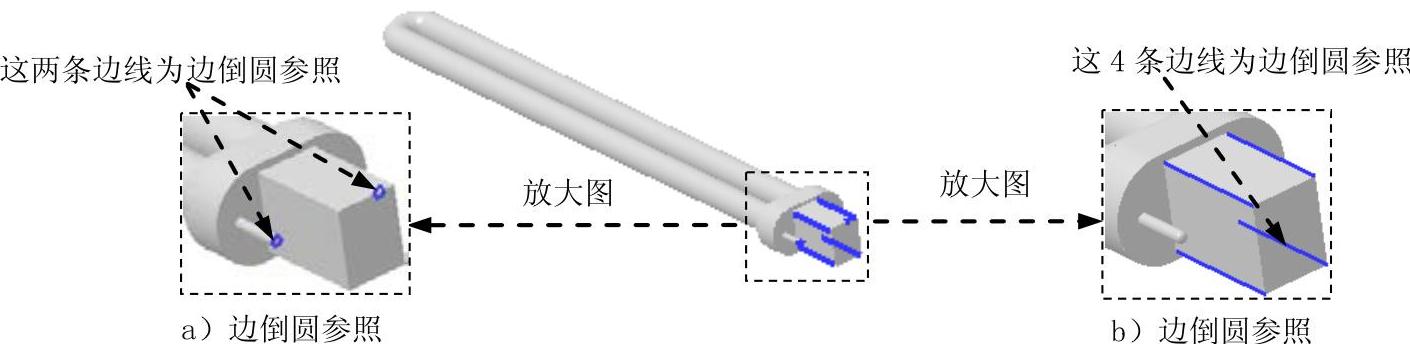

图30.5.19 选取边倒圆参照

Step14.创建边倒圆特征6。选取图30.5.20a所示的边线为边倒圆参照，其圆角半径值为1。

Step15.创建边倒圆特征7。选取图30.5.20b所示的边线为边倒圆参照，其圆角半径值为1。

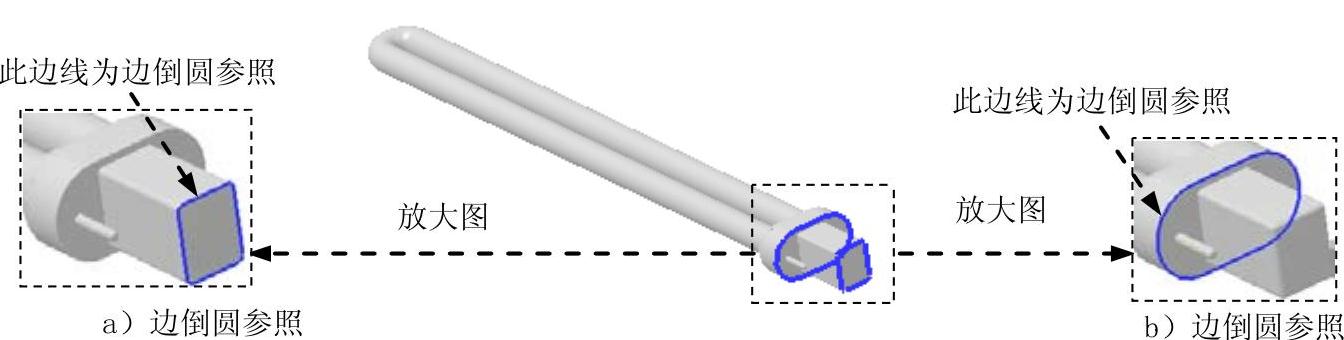

图30.5.20 选取边倒圆参照

Step16.将对象移动至图层并隐藏。

（1）显示隐藏对象。选择下拉菜单命令，隐藏的所有对象将会处于显示状态。

（2）定义要移动的对象。选择下拉菜单命令，系统弹出“类选择”对话框。

（3）在区域中单击按钮，系统弹出“根据类型选择”对话框；在此对话框中选择和选项，单击对话框中的按钮，系统弹出“类选择”话框。

（4）单击选项后的按钮，单击按钮，此时系统弹出“图层移动”对话框，在文本框中输入值2，单击按钮。

（5）选择下拉菜单命令，弹出“图层设置”对话框，在下拉列表中选择选项，在列表框中选择，然后单击右边的按钮，单击按钮，完成对象的隐藏。

Step17.保存零件模型。选择下拉菜单命令，即可保存零件模型。
