机座模型创建教程：详解步骤生成长方体

时间：2023-06-28 理论教育 版权反馈
【摘要】：在对话框的“长度”“宽度”“高度”数值栏中分别输入56、24、84、76图4-64 机座模型图4-65 “块”对话框图4-66 长方体单击“指定点”栏中的按钮，打开“点”对话框，根据系统提示输入坐标值确定长方体生成原点，单击”确定”按钮，完成长方体1的创建。同上步骤在点处，创建长、宽、高分别为85、16、9的长方体2。

机座模型创建教程：详解步骤生成长方体

制作思路

本例主体由长方体构成，然后在机座主体的不同方位进行孔，腔体操作，重点介绍了基准平面和基准轴的使用，最后生成如图4-64所示模型。

参见光盘

光盘\动画演示\第4章\机座.avi

978-7-111-48736-4-Chapter04-151.jpg新建文件。选择【菜单】→【文件】→【新建】命令，或单击【主页】选项卡，选择【标准】组中的【新建】图标978-7-111-48736-4-Chapter04-152.jpg，打开“文件新建”对话框，在“模板”列表框中选择“模型”，输入“jizuo”，单击“确定”按钮，进入UG主界面。

978-7-111-48736-4-Chapter04-153.jpg创建长方体。

978-7-111-48736-4-Chapter04-154.jpg选择【菜单】→【插入】→【设计特征】→【长方体】命令，或单击【主页】选项卡，选择【特征】组→【更多】库→【设计特征】库中的【块】图标978-7-111-48736-4-Chapter04-155.jpg，打开“块”对话框如图4-65所示。

978-7-111-48736-4-Chapter04-156.jpg在对话框的“长度”“宽度”“高度”数值栏中分别输入56、24、84、76

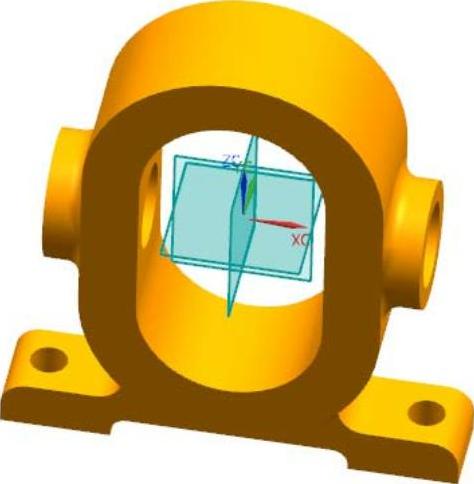

图4-64 机座模型

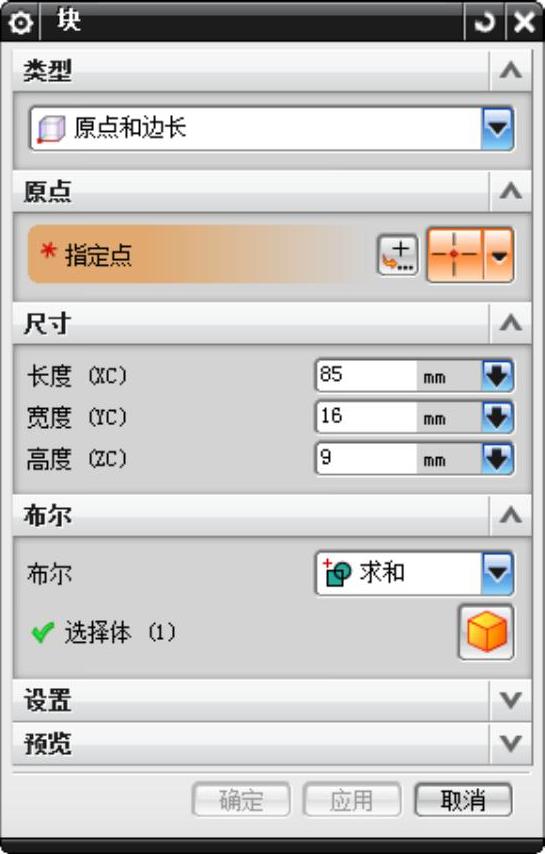

图4-65 “块”对话框

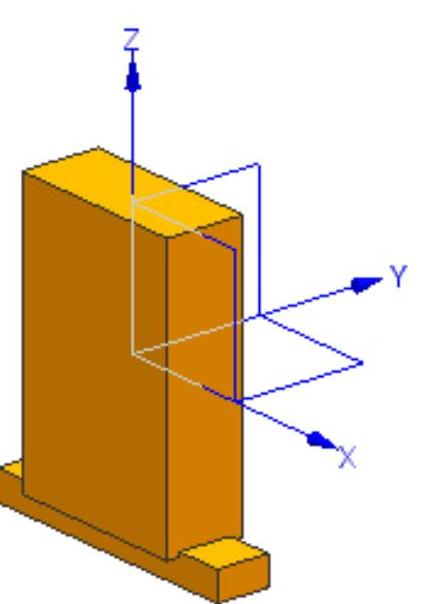

图4-66 长方体

978-7-111-48736-4-Chapter04-160.jpg单击“指定点”栏中的按钮978-7-111-48736-4-Chapter04-161.jpg，打开“点”对话框，根据系统提示输入坐标值（-28，-12，-42.38）确定长方体生成原点，单击”确定”按钮，完成长方体1的创建。

978-7-111-48736-4-Chapter04-162.jpg同上步骤在点（-42.5，-8，-50）处，创建长、宽、高分别为85、16、9的长方体2。布尔合并上述两实体。生成模型如图4-66所示。

978-7-111-48736-4-Chapter04-163.jpg边倒圆。

978-7-111-48736-4-Chapter04-164.jpg选择【菜单】→【插入】→【细节特征】→【边倒圆】命令或单击【主页】选项卡，选择【特征】组中的【边倒圆】图标978-7-111-48736-4-Chapter04-165.jpg，打开如图4-67所示的“边倒圆”对话框。

978-7-111-48736-4-Chapter04-166.jpg为长方体上、下端面的两短边倒圆，倒圆半径28，结果如图4-68所示。

978-7-111-48736-4-Chapter04-167.jpg创建基准平面。

978-7-111-48736-4-Chapter04-168.jpg选择【菜单】→【插入】→【基准/点】→【基准平面】命令或单击【主页】选项卡，选择【特征】组→【基准/点下拉菜单】中的【基准平面】图标978-7-111-48736-4-Chapter04-169.jpg，打开“基准平面”对话框如图4-69所示。


图4-67 “边倒圆”对话框

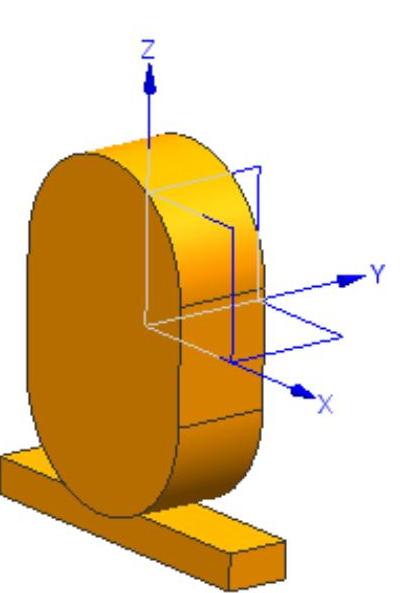

图4-68 倒圆角


图4-69 “基准平面”对话框

978-7-111-48736-4-Chapter04-173.jpg选择“XC-YC平面”类型，单击“应用”按钮，完成基本基准面1的创建。

978-7-111-48736-4-Chapter04-174.jpg分别选择“XC-ZC平面”类型，单击”应用”按钮，完成基准平面2的创建。

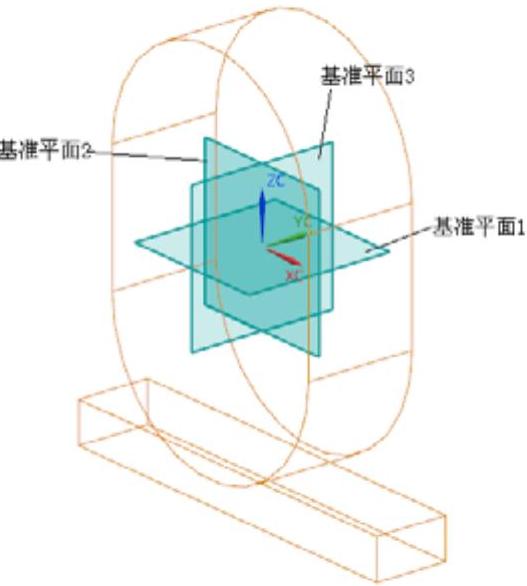

978-7-111-48736-4-Chapter04-175.jpg选择“YC-ZC平面”类型，单击”应用”按钮，完成基准平面3的创建，如图4-70所示。

978-7-111-48736-4-Chapter04-176.jpg创建圆台。

978-7-111-48736-4-Chapter04-177.jpg选择【菜单】→【插入】→【设计特征】→【凸台】命令，或者单击【主页】选项卡，选择【特征】组→【更多】库→【设计特征】库中的【凸台】图标978-7-111-48736-4-Chapter04-178.jpg，打开“凸台”对话框如图4-71所示。

978-7-111-48736-4-Chapter04-179.jpg在“凸台”对话框的“直径”“高度”和“锥角”数值栏中分别输入24、7、0

978-7-111-48736-4-Chapter04-180.jpg在视图区中选择长方体1的侧面为放置面，单击“确定”按钮。

978-7-111-48736-4-Chapter04-181.jpg打开“定位”对话框，单击垂直的定位图标，分别选择基准平面1，输入距离参数0，单击“应用”按钮，选择基准平面2，输入距离参数0，单击“确定”按钮，完成凸台1的创建。

978-7-111-48736-4-Chapter04-182.jpg按上述步骤，在长方体另一侧面创建凸台2。生成模型如图4-72所示。


图4-70 创建基准平面

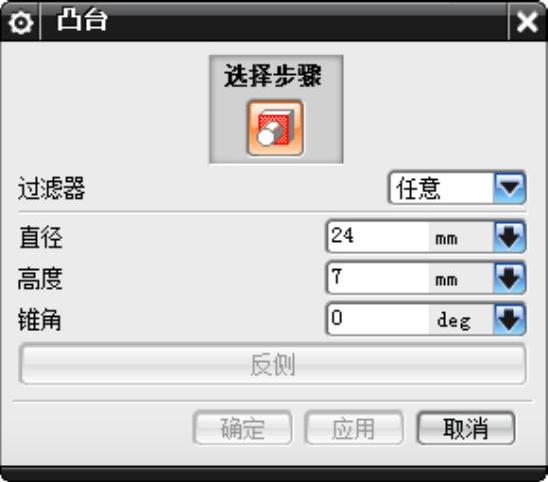

图4-71 “凸台”对话框

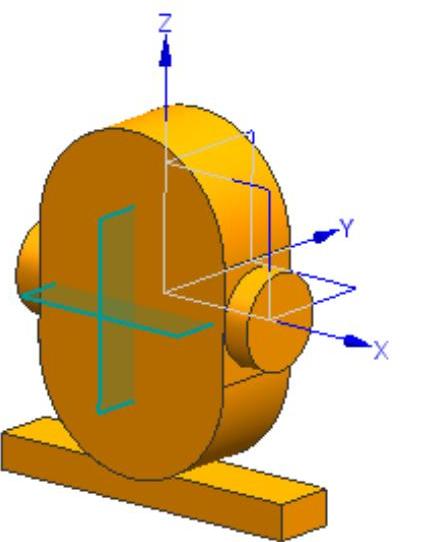

图4-72 创建凸台

978-7-111-48736-4-Chapter04-186.jpg创建圆孔。

978-7-111-48736-4-Chapter04-187.jpg选择【菜单】→【插入】→【设计特征】→【孔】命令或单击【主页】选项卡，选择【特征】组中的【孔】图标978-7-111-48736-4-Chapter04-188.jpg，打开“孔”对话框如图4-73所示。

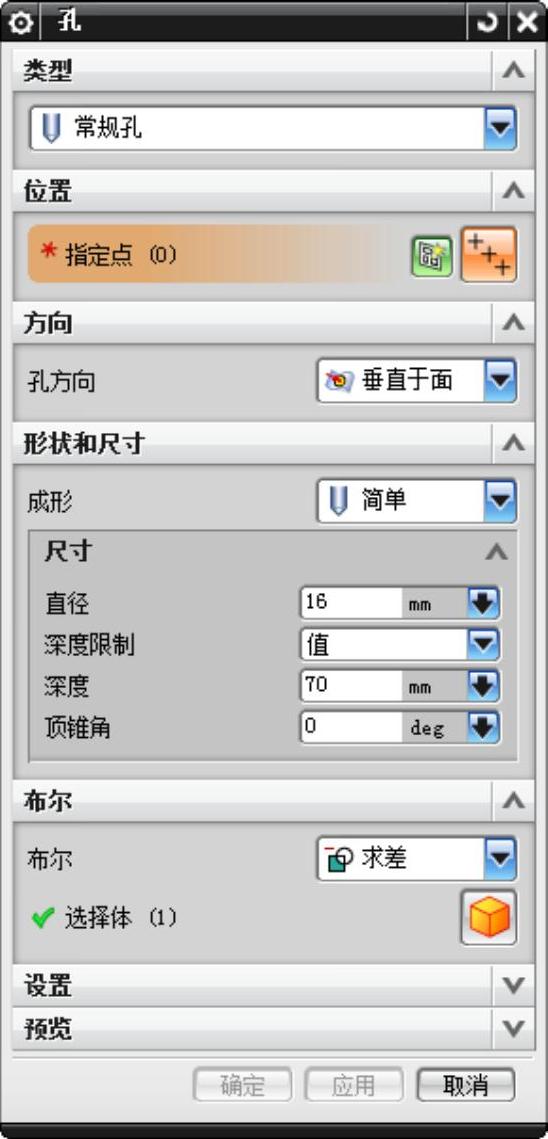

图4-73 “孔”对话框


图4-74 创建圆孔

978-7-111-48736-4-Chapter04-191.jpg在成形选项中选择“简单”，在直径、深度和顶锥角参数项分别输入16、70、0。

978-7-111-48736-4-Chapter04-192.jpg捕捉凸台外表面圆弧圆心为孔位置，单击“确定”按钮，在凸台中心完成圆孔1的创建。

978-7-111-48736-4-Chapter04-193.jpg同上步骤在长方体1的前表面创建两个参数相同的简单孔，直径、深度和顶锥角是34.5、24、0，圆心分别位于长方体上下倒圆的圆弧中心。生成模型如图4-74所示。

978-7-111-48736-4-Chapter04-194.jpg创建腔体1。

978-7-111-48736-4-Chapter04-195.jpg选择【菜单】→【插入】→【设计特征】→【腔体】命令或单击【主页】选项卡，选择【特征】组→【更多】库→【设计特征】中的【腔体】图标978-7-111-48736-4-Chapter04-196.jpg，打开“腔体”类型对话框如图4-75所示。

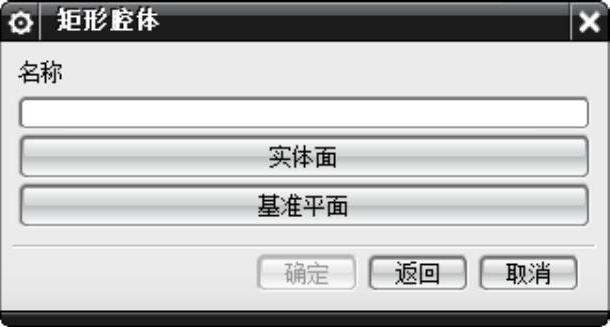

978-7-111-48736-4-Chapter04-197.jpg在“腔体”类型对话框中单击“矩形”按钮，打开“矩形腔体”放置面对话框，如图4-76所示。

978-7-111-48736-4-Chapter04-198.jpg在视图区中选择长方体前表面为腔体放置面。

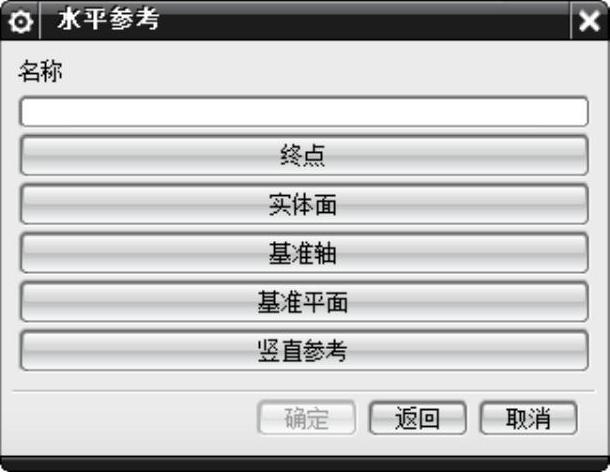

978-7-111-48736-4-Chapter04-199.jpg打开“水平参考”对话框，如图4-77所示。按系统提示选择基准面YC-ZC为水平参考。

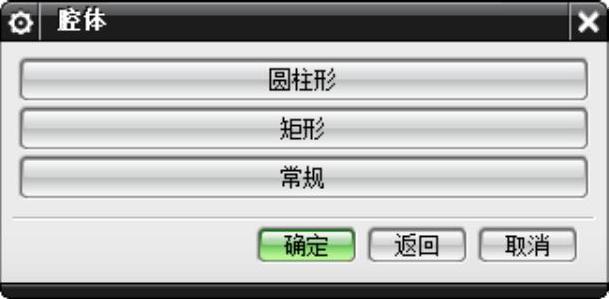

图4-75 “腔体”对话框


图4-76 “矩形腔体”放置面对话框

978-7-111-48736-4-Chapter04-202.jpg打开“矩形腔体”参数对话框如图4-78所示，在对话框中长度、宽度、深度选项中分别输入28.76、34.5、24，其他输入0，单击“确定”按钮。


图4-77 “水平参考”对话框

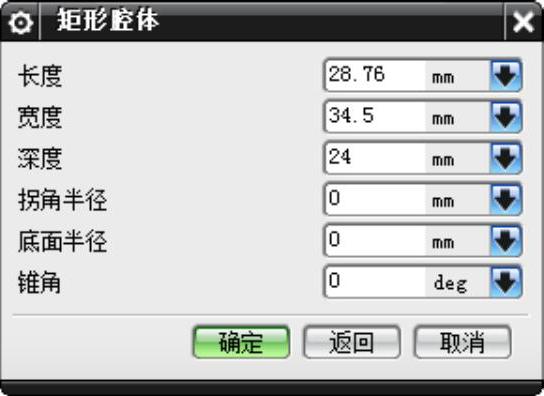

图4-78 “矩形腔体”参数对话框

978-7-111-48736-4-Chapter04-205.jpg打开“定位”对话框如图4-79所示，选择“垂直”定位方式，按系统提示选择步骤4创建的基准平面1为目标边，选择腔体XC向中心线为工具边，打开“创建表达式”对话框，输入0，单击“应用”按钮。

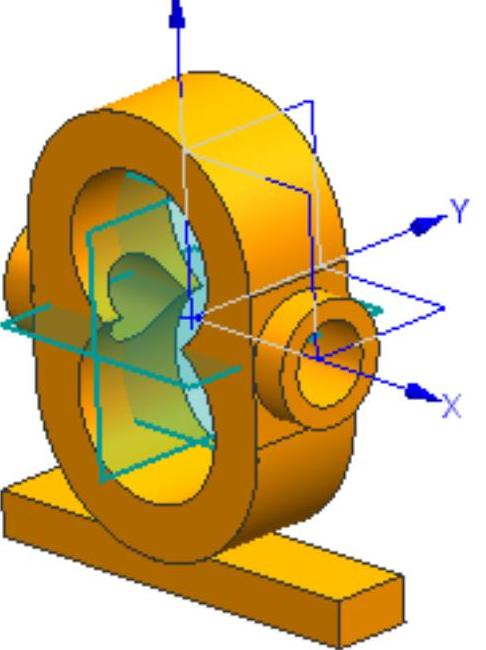

978-7-111-48736-4-Chapter04-206.jpg选择基准平面3为目标边，腔体ZC向中心线为工具边，在打开的“创建表达式”对话框中输入0，单击“确定”按钮，完成定位并完成腔体1的创建，如图4-80所示。

978-7-111-48736-4-Chapter04-207.jpg创建腔体2。同上步骤在长方体2的下表面创建腔体2，水平参考边为长方体2与XC轴同向的直段边，长度、宽度、深度分别为44、16、4，定位方式为垂直的定位，目标边分别为基准平面2和基准平面3，工具边分别为腔体相应中心线，其距离都为0。最后生成模型如图4-81所示。(www.daowen.com)

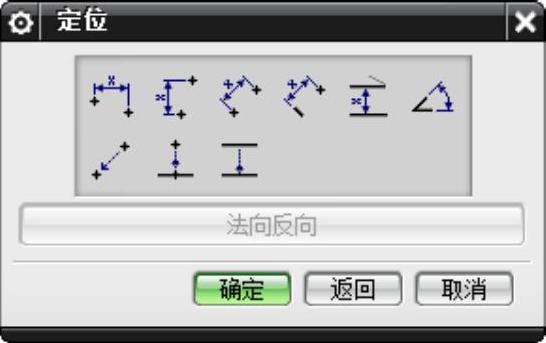

图4-79 “定位”对话框

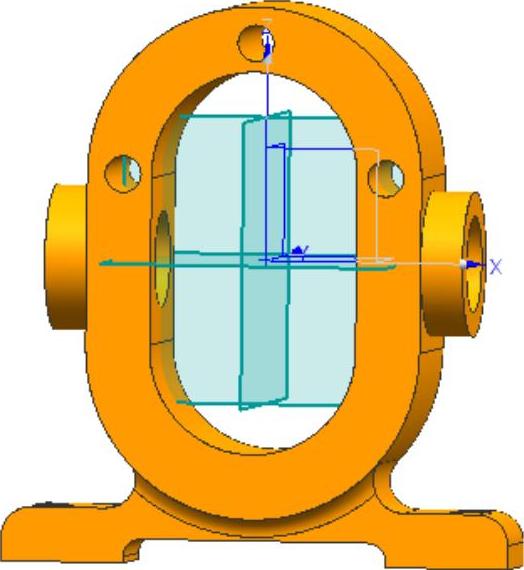

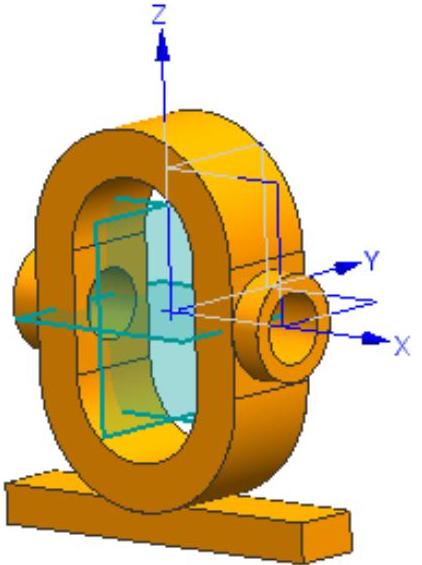

图4-80 创建腔体1


图4-81 创建腔体2

978-7-111-48736-4-Chapter04-211.jpg边倒圆角。

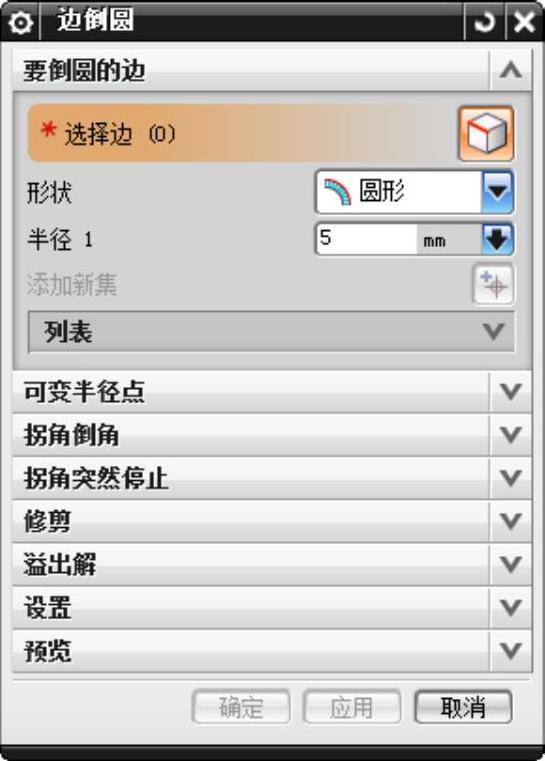

978-7-111-48736-4-Chapter04-212.jpg选择【菜单】→【插入】→【细节特征】→【边倒圆】命令或单击【主页】选项卡，选择【特征】组中的【边倒圆】图标978-7-111-48736-4-Chapter04-213.jpg，弹出“边倒圆”对话框，如图4-82所示。

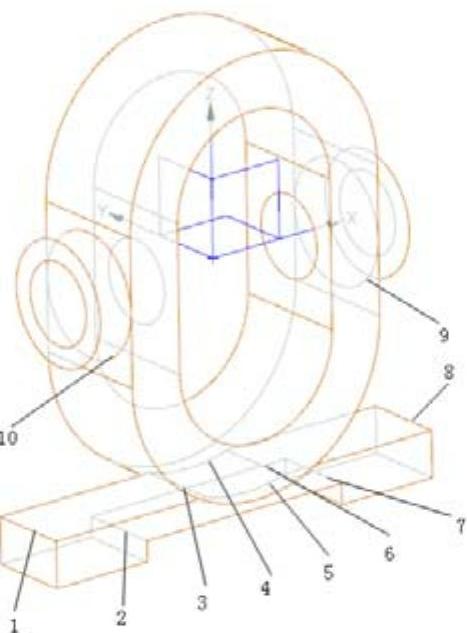

978-7-111-48736-4-Chapter04-214.jpg分别对图4-83所示各曲面边倒圆角。曲面边1、3、6、8倒圆角半径为5，其他曲线倒圆角半径为3，结果如图4-84所示。


图4-82 “边倒圆”对话框


图4-83 边倒圆示意图

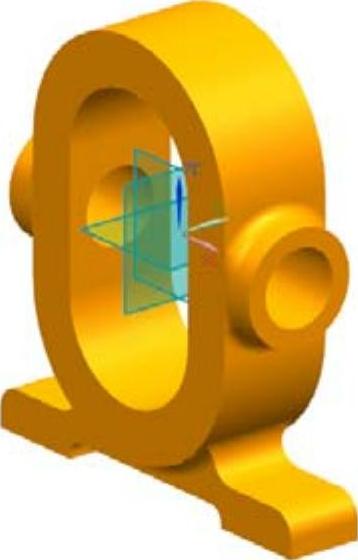

图4-84 模型

978-7-111-48736-4-Chapter04-218.jpg创建圆孔。

978-7-111-48736-4-Chapter04-219.jpg单击【主页】选项卡，选择【特征】组中的【孔】978-7-111-48736-4-Chapter04-220.jpg图标，弹出“孔”对话框，如图4-85所示。

978-7-111-48736-4-Chapter04-221.jpg在对话框中选择“简单”，放置面为长方体2上表面，弹出“草图点”对话框，在两端各随意绘制一点，单击“关闭”按钮。

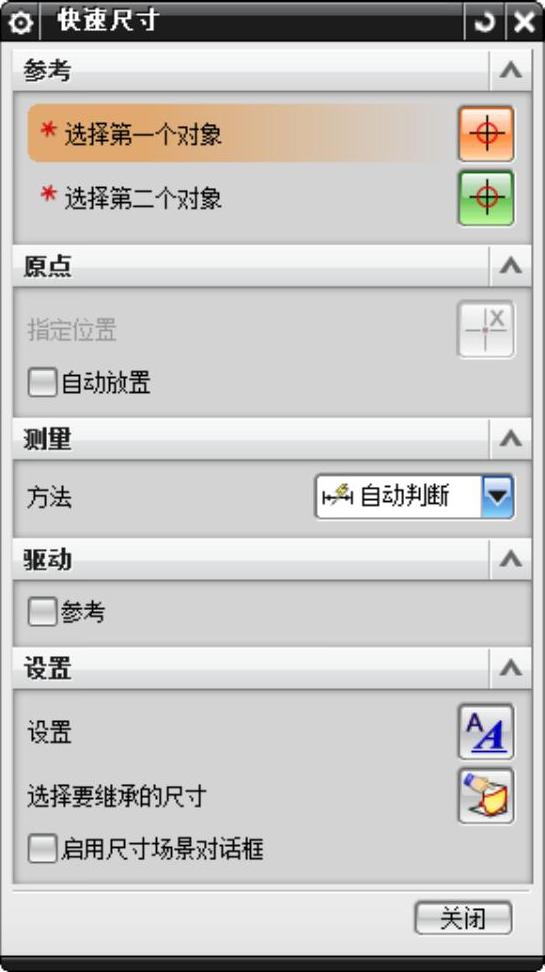

978-7-111-48736-4-Chapter04-222.jpg单击【主页】选项卡，选择【约束】组中的【快速尺寸】978-7-111-48736-4-Chapter04-223.jpg图标，弹出“快速尺寸”对话框，如图4-86所示。在该对话框的测量方法中选择水平978-7-111-48736-4-Chapter04-224.jpg，与原点的距离为35，测量方法选择竖直978-7-111-48736-4-Chapter04-225.jpg，圆孔中心与原点的距离为0，结果如图4-87所示。单击【主页】选项卡中的978-7-111-48736-4-Chapter04-226.jpg图标，返回“孔”对话框。


图4-85 “孔”对话框


图4-86 “快速尺寸”对话框

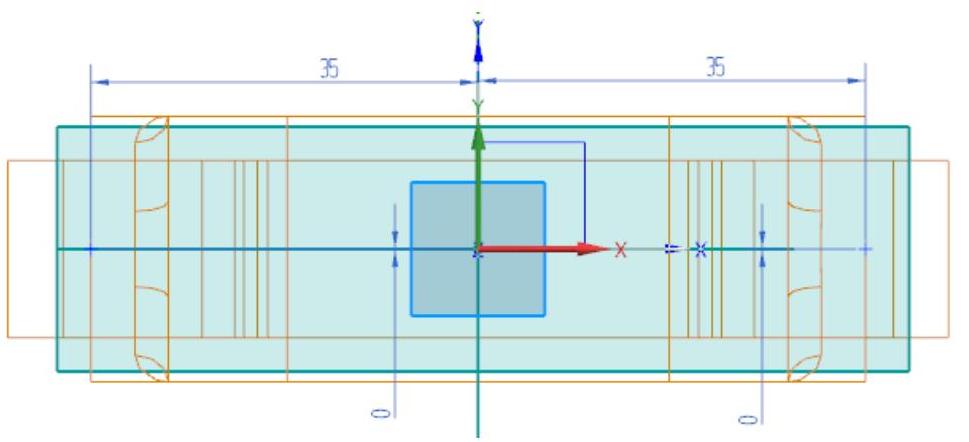

图4-87 创建点

978-7-111-48736-4-Chapter04-230.jpg在对话框中的直径、深度和顶锥角分别为7、9、0，单击“确定”按钮，结果如图4-88所示。

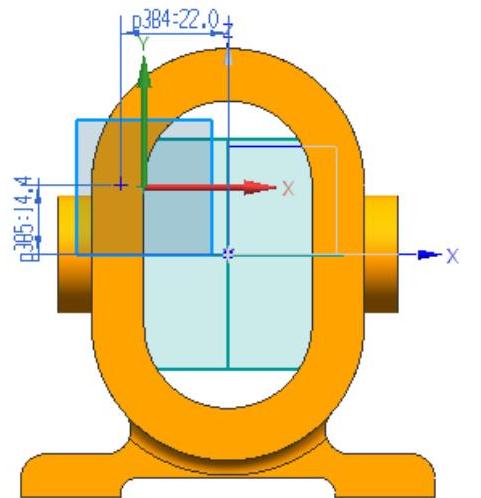

978-7-111-48736-4-Chapter04-231.jpg创建圆孔。同上步骤在长方体前表面上绘制截面，圆孔中心与的水平距离为22，与原点的竖直距离为14.38，如图4-89所示，创建直径、深度和尖角为6、24、0，生成如图4-90所示模型。

978-7-111-48736-4-Chapter04-232.jpg创建圆形阵列特征。

978-7-111-48736-4-Chapter04-233.jpg选择【菜单】→【插入】→【关联复制】→【阵列特征】命令，或者单击【主页】选项卡，选择【特征】组→【更多】库→【关联复制】库中的【阵列特征】图标978-7-111-48736-4-Chapter04-234.jpg，打开“阵列特征”对话框，参数设置如图4-91所示。


图4-88 创建孔


图4-89 创建点


图4-90 创建圆孔

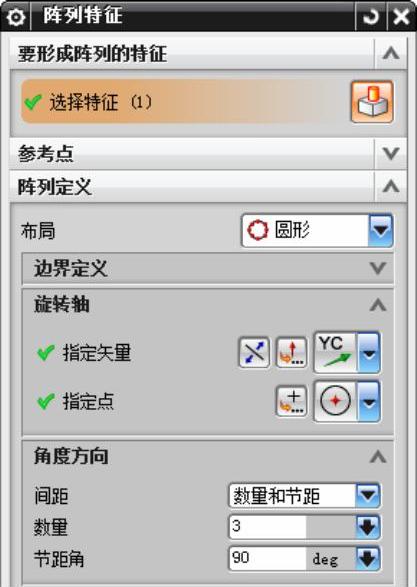

图4-91 “阵列特征”对话框

978-7-111-48736-4-Chapter04-239.jpg单击“确定”按钮，结果如图4-92所示。

978-7-111-48736-4-Chapter04-240.jpg创建镜像特征。

978-7-111-48736-4-Chapter04-241.jpg选择【菜单】→【插入】→【关联复制】→【镜像特征】命令，或者单击【主页】选项卡，选择【特征】组→【更多】库→【关联复制】库中的【镜像特征】图标978-7-111-48736-4-Chapter04-242.jpg，打开“镜像特征”对话框，如图4-93所示。

978-7-111-48736-4-Chapter04-243.jpg选择步骤10和11所创建的孔特征。

978-7-111-48736-4-Chapter04-244.jpg平面选择现有平面，选择基准面1作为镜像平面，单击“确定”按钮，完成镜像特征的创建，生成的模型如图4-94所示。

978-7-111-48736-4-Chapter04-245.jpg创建圆孔。

978-7-111-48736-4-Chapter04-246.jpg单击【主页】选项卡，选择【特征】组中的【孔】图标978-7-111-48736-4-Chapter04-247.jpg，弹出“孔”对话框，参数设置如图4-95所示。

978-7-111-48736-4-Chapter04-248.jpg在对话框中选择“简单”，放置面为长方体前表面。弹出“草图点”对话框，单击“关闭”按钮。


图4-92 阵列孔模型

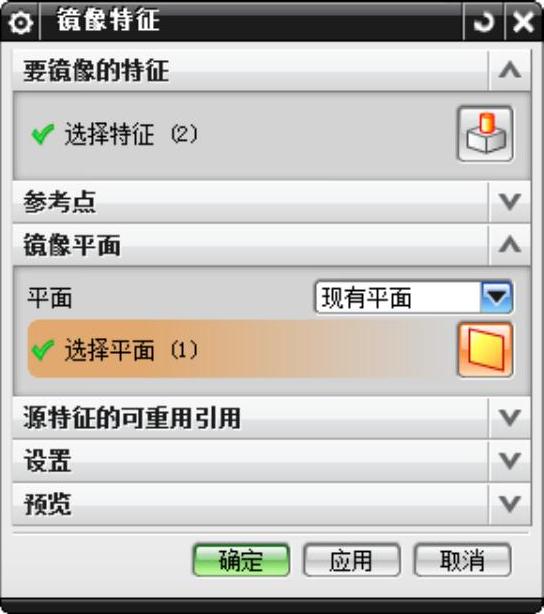

图4-93 “镜像特征”对话框


图4-94 镜像孔特征

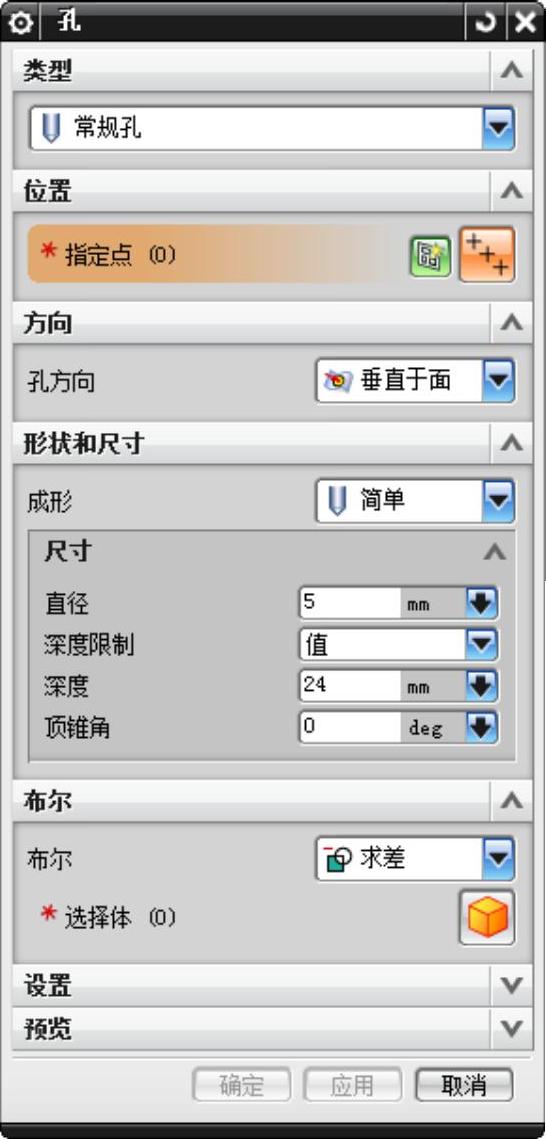

图4-95 “孔”对话框

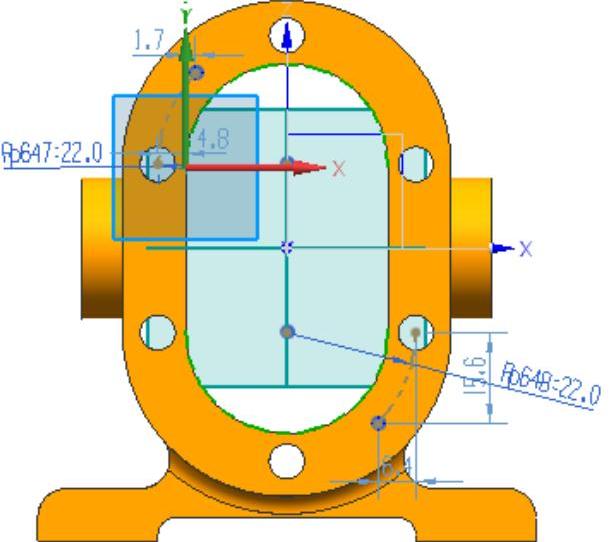

图4-96 创建点

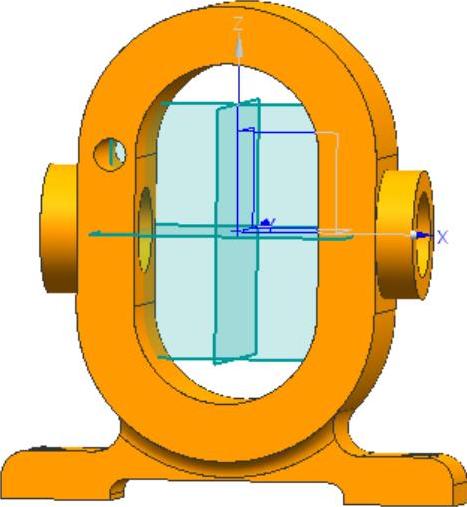

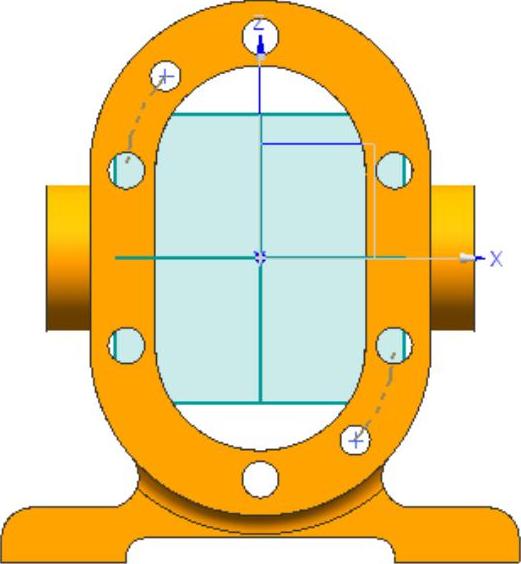

978-7-111-48736-4-Chapter04-254.jpg单击【主页】选项卡，选择【曲线】组中的【圆弧】图标978-7-111-48736-4-Chapter04-255.jpg，弹出“圆弧”对话框，以长方体倒圆圆心为圆心，半径为22，以水平为起始方向顺时针旋转45°绘制圆弧，单击【主页】选项卡，选择【曲线】组中的【点】图标978-7-111-48736-4-Chapter04-256.jpg，在该对话框中的点方法选择“自动判断”978-7-111-48736-4-Chapter04-257.jpg，选择圆弧终点，选取圆弧单击鼠标右键转换为参考，如图4-96所示，单击【主页】选项卡，选择【草图】中的【完成】图标978-7-111-48736-4-Chapter04-258.jpg，返回“孔”对话框。单击“确定”按键，完成孔的创建。如图4-97所示。

978-7-111-48736-4-Chapter04-259.jpg创建螺纹。

978-7-111-48736-4-Chapter04-260.jpg选择【菜单】→【插入】→【设计特征】→【螺纹】命令，或单击【主页】选项卡，选择【特征】组→【更多】库→【设计特征】库中的【螺纹】图标978-7-111-48736-4-Chapter04-261.jpg，打开“螺纹”对话框，如图4-98所示。

978-7-111-48736-4-Chapter04-262.jpg在“螺纹类型”中选择“详细”，选择屏幕中圆台中孔的内表面，激活对话框中各选项。

978-7-111-48736-4-Chapter04-263.jpg螺纹按实际样式显示，在长度选项中输入24，在旋转选项选择“右旋”，单击“确定”按钮生成螺纹。

978-7-111-48736-4-Chapter04-264.jpg同上步骤分别选择步骤978-7-111-48736-4-Chapter04-265.jpg和978-7-111-48736-4-Chapter04-266.jpg创建的6个圆孔，创建螺纹。最后生成模型如图4-99所示。


图4-97 创建孔

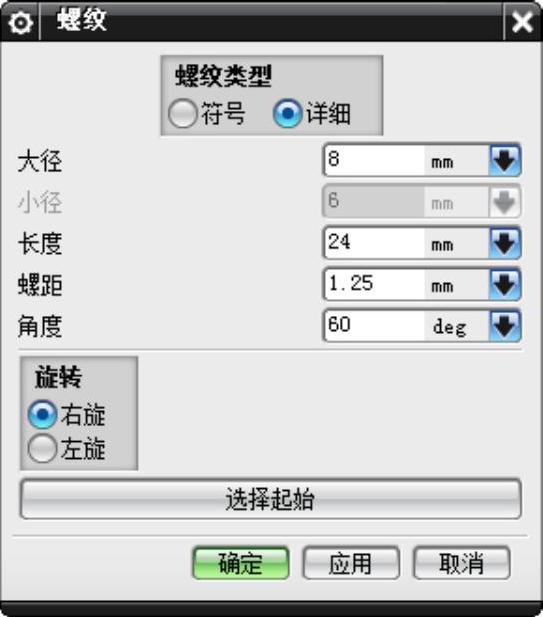

图4-98 “螺纹”对话框

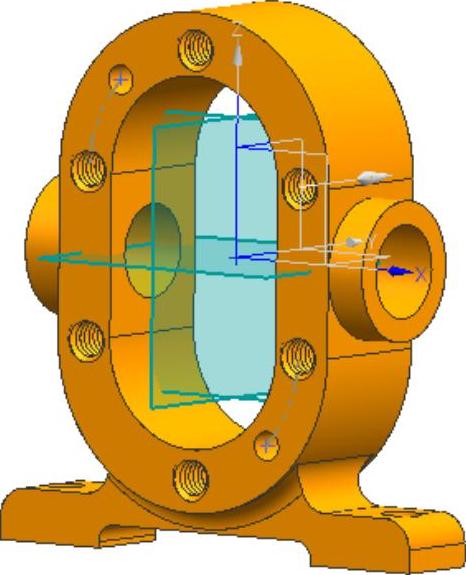

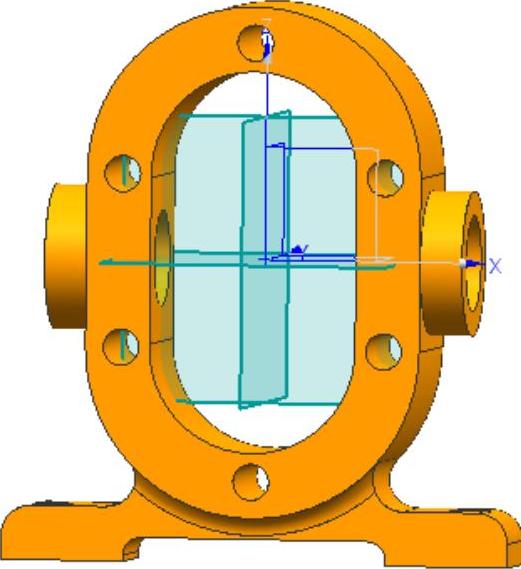

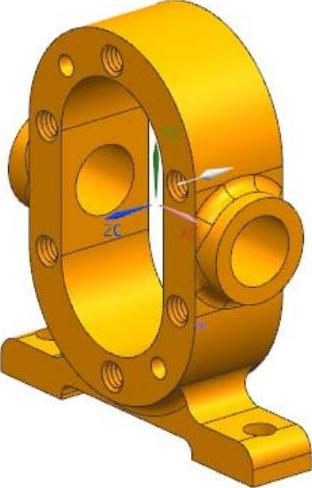

图4-99 机座模型
