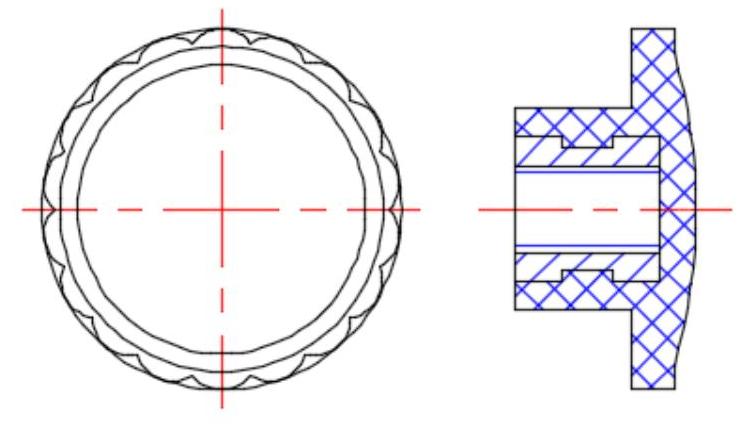

本例绘制旋钮，如图4-134所示。根据图形的特点，采用圆命令circle、阵列命令array等命令绘制主视图、利用镜像命令mirror和图案填充命令bhatch完成左视图。
图4-134 旋钮
光盘路径
光盘\动画演示\第4章\旋钮.avi
操作步骤
设置图层。单击“默认”选项卡“图层”面板中的“图层特性”按钮
，新建3个图层：
第一图层命名为“轮廓线”，线宽属性为0.3mm，其余属性默认。
第二图层命名为“中心线”，颜色设为红色，线型加载为CENTER，其余属性默认。
第三图层命名为“细实线”，颜色设为蓝色，其余属性默认。
绘制中心线。将“中心线”层置为当前层。单击“默认”选项卡“绘图”面板中的“直线”按钮
，绘制相互垂直的中心线，结果如图4-135所示。
绘制圆。将“轮廓线”层置为当前层。单击“默认”选项卡“绘图”面板中的“圆”按钮

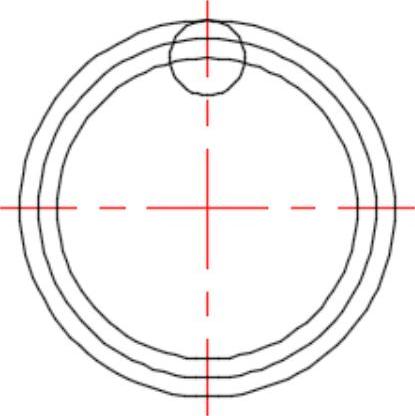

，以两中心线的交点为圆心，分别绘制半径为20、22.5和25的同心圆，再以半径为20的圆和竖直中心线的交点为圆心，绘制半径为5的圆，结果如图4-136所示。
图4-135 绘制中心线
图4-136 绘制圆
绘制辅助直线。单击“默认”选项卡“绘图”面板中的“直线”按钮

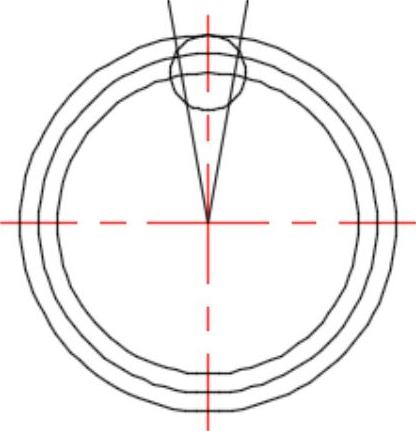

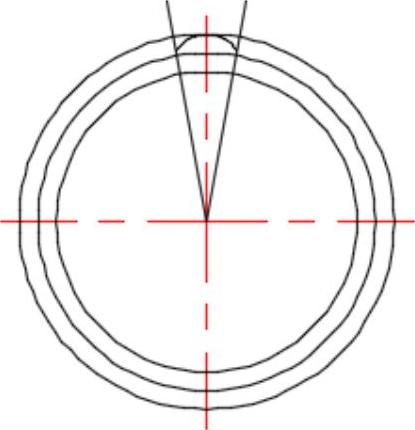

，起点为两中心线的交点，终点坐标分别为（@30＜80）、（@30＜100），结果如图4-137所示。
修剪处理。单击“默认”选项卡“修改”面板中的“修剪”按钮
，修剪相关图线，结果如图4-138所示。
图4-137 修剪处理
图4-138 绘制辅助直线
删除线段。单击“默认”选项卡“修改”面板中的“删除”按钮

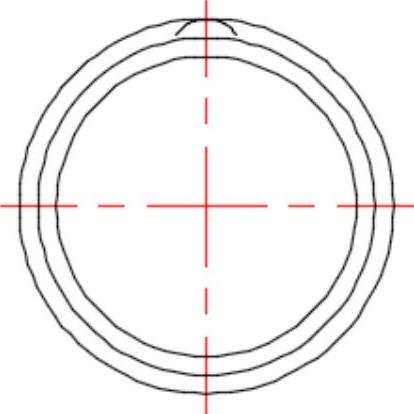

，删除辅助直线，结果如图4-139所示。
单击“修改”工具栏中的“阵列”按钮

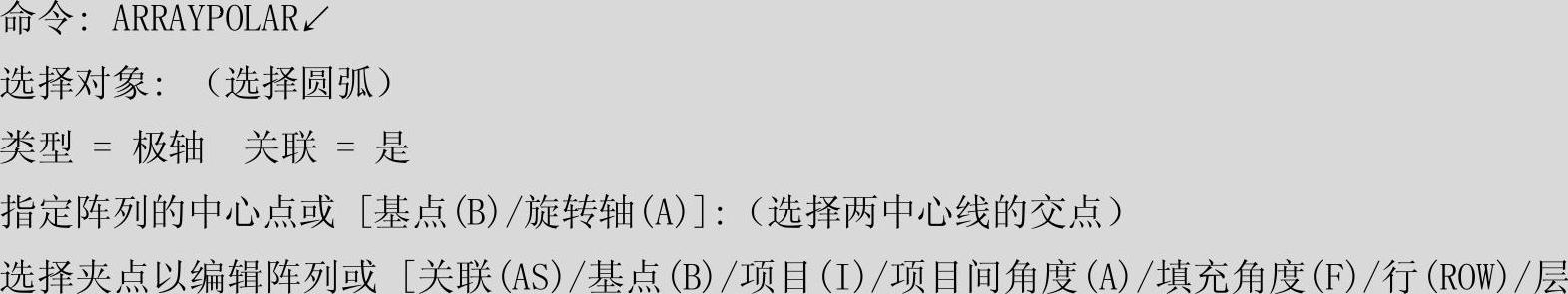

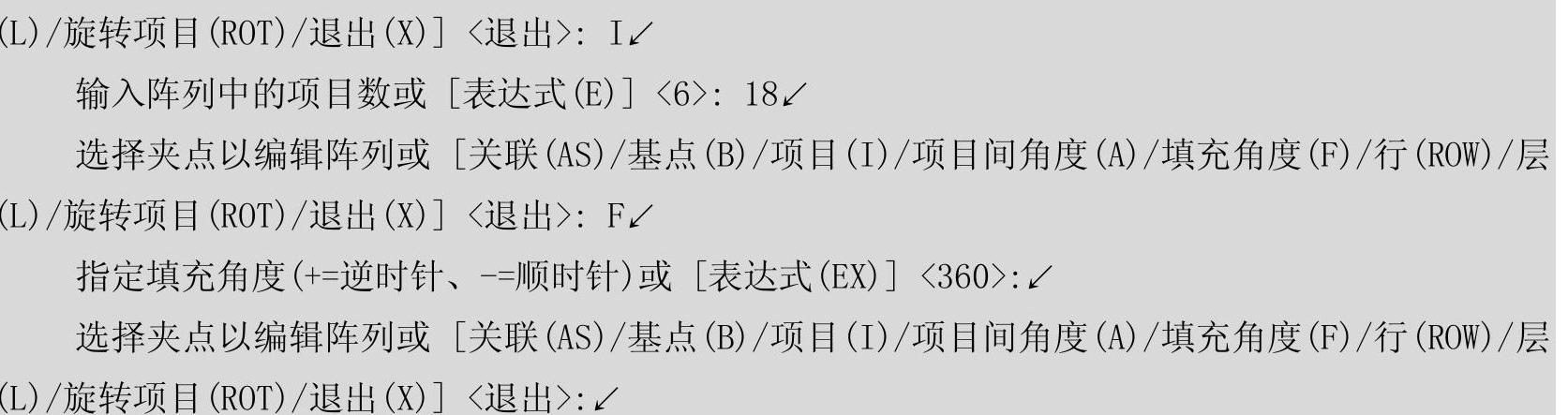

，选取圆弧，进行阵列，命令行提示与操作如下：

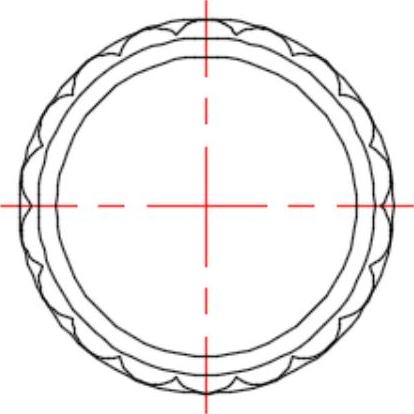

结果如图4-140所示。
图4-139 删除结果
图4-140 阵列处理(https://www.daowen.com)
绘制直线。转换图层，单击“默认”选项卡“绘图”面板中的“直线”按钮

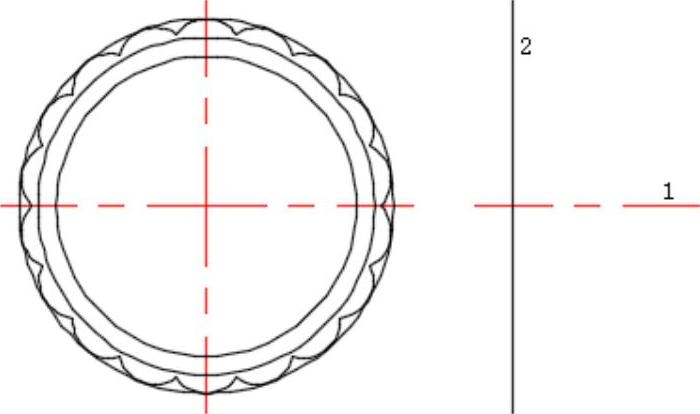

，绘制线段1和线段2，其中线段1与左边的中心线同水平位置，结果如图4-141所示。
偏移处理。单击“默认”选项卡“修改”面板中的“偏移”按钮

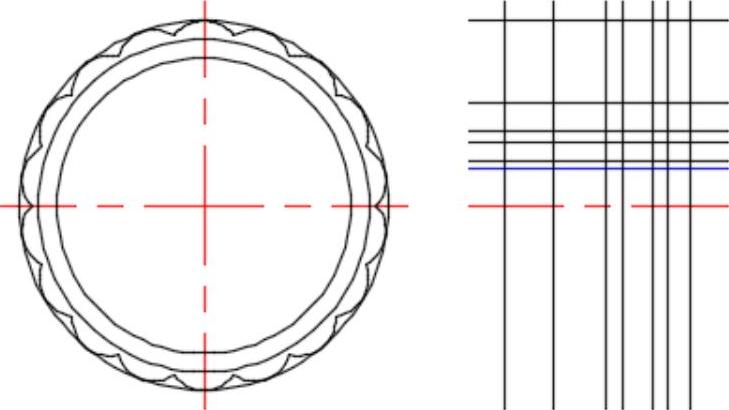

，将线段1分别向上偏移5、6、8.5、10、14和25，将线段2分别向右偏移6.5、13.5、16、20、22和25。
选取偏移后的直线，将其所在层分别修改为“轮廓线”层和“细实线”层，其中离基准点划线最近的线为细实线，结果如图4-142所示。
图4-141 绘制直线
图4-142 偏移处理
修剪处理。单击“默认”选项卡“修改”面板中的“修剪”按钮

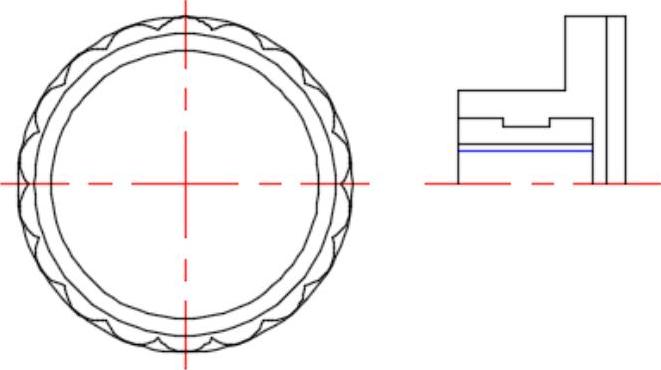

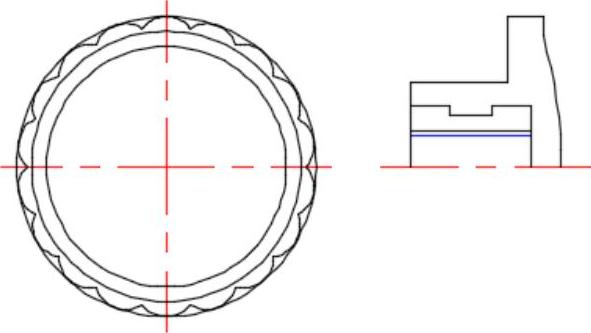

，将多余的线段进行修剪，结果如图4-143所示。
绘制圆。单击“默认”选项卡“绘图”面板中的“圆”按钮

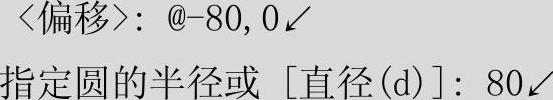

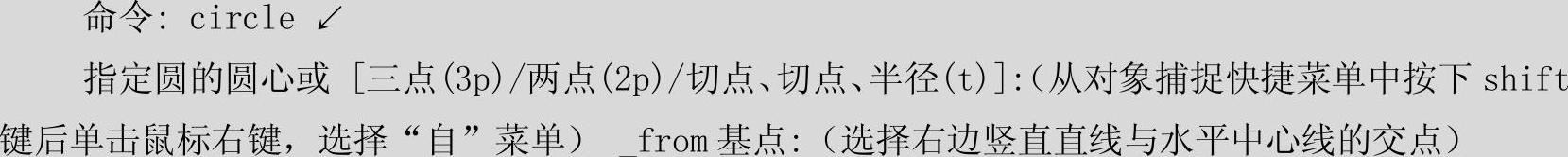

，命令行提示与操作如下：

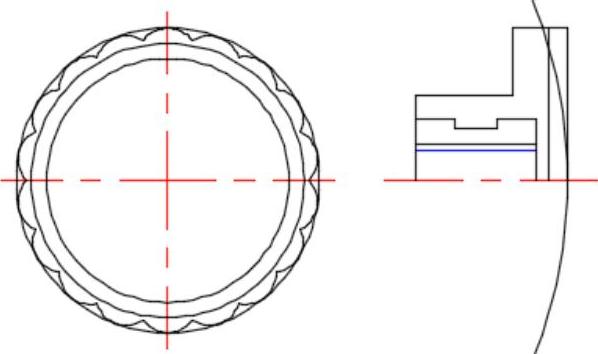

结果如图4-144所示。
图4-143 修剪处理
图4-144 绘制圆
修剪处理。单击“默认”选项卡“修改”面板中的“修剪”按钮
，将多余的线段进行修剪，结果如图4-145所示。
删除多余线段。单击“修改”工具栏中的“删除”按钮

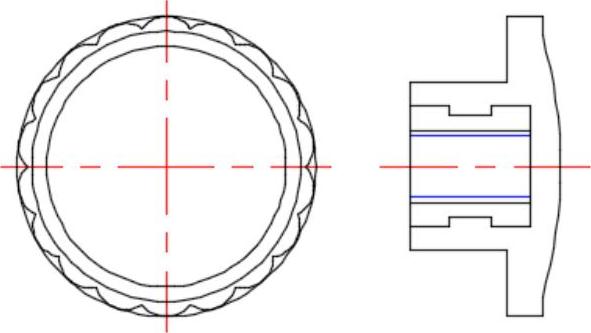

，将多余线段进行删除，结果如图4-146所示。
图4-145 修剪处理
图4-146 删除结果
镜像处理。单击“默认”选项卡“修改”面板中的“镜像”按钮
，以水平中心线为镜像线，镜像左视图，结果如图4-147所示。
图4-147 镜像处理
绘制剖面线。将“细实线”层置为当前层，单击“默认”选项卡“绘图”面板中的“图案填充”按钮

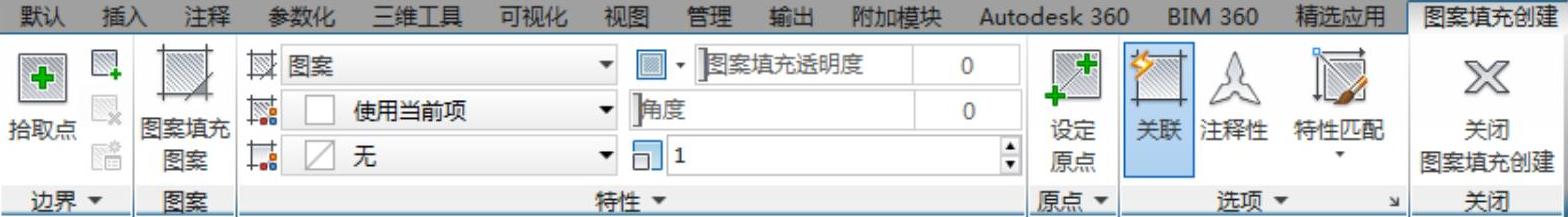

，弹出“图案填充创建”选项卡，如图4-148所示。
在“图案填充创建”选项卡中，单击“图案”面板中的“图案填充图案”按钮，选择“ANSI37”填充图案，单击“拾取点”
按钮，在所需填充区域中拾取任意一个点，重复拾取直至所有填充区域都被虚线框所包围，按Enter键结束拾取，回到“图案填充和渐变色”对话框，单击“关闭”面板中的“关闭图案填充创建”按钮，完成图案填充操作，重复操作填充“ANSI31”填充图案即完成剖面线的绘制。至此，旋钮的绘制工作完成，结果如图4-134所示。
图4-148 “图案填充创建”选项卡
