泵箱零件的建模实例及特征命令解析

实例概述

该实例中使用的特征命令比较简单，主要运用了拉伸、旋转及孔等特征命令。在建模时主要注意基准面的选择和孔的定位。该零件模型及路径查找器如图20.1所示。

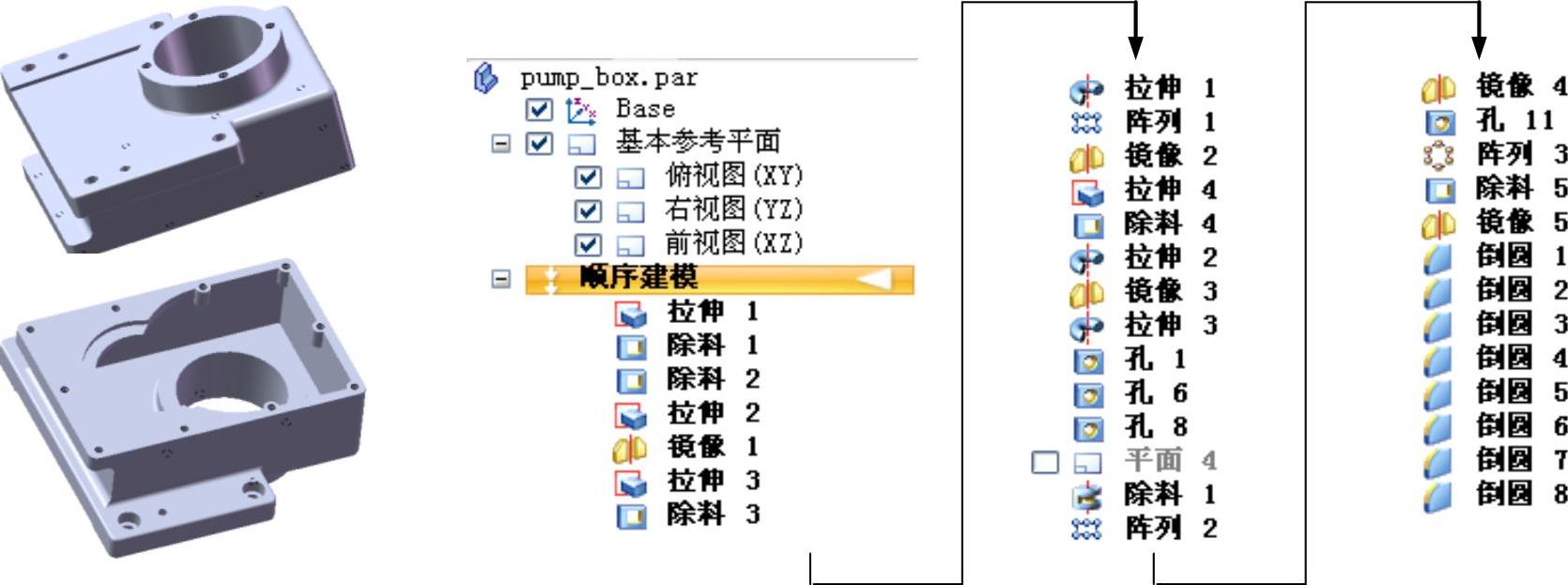

图20.1 零件模型和路径查找器

说明：本例前面的详细操作过程请参见随书光盘中video\ch20\reference\文件下的语音视频讲解文件pump_box-r01.exe。

Step1.打开文件D：\sest10.3\work\ch20\pump_box_ex.par。

Step2.创建图20.2所示的除料特征1。

（1）选择命令。在区域中选择命令。

（2）定义特征的截面草图。选取图20.3所示的模型表面作为草图平面，进入草绘环境，绘制图20.4所示的截面草图。

（3）定义拉伸属性。在“除料”命令条中单击按钮，确认与按钮不被按下，在下拉列表中输入值90，并按Enter键，拉伸方向沿Z轴负方向。

（4）单击“除料”命令条中的按钮，单击按钮，完成除料特征1的创建。

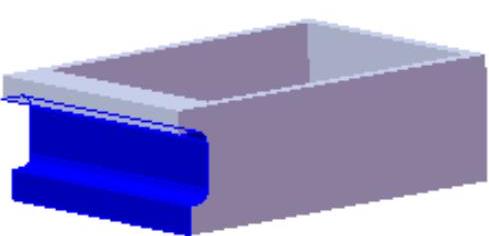

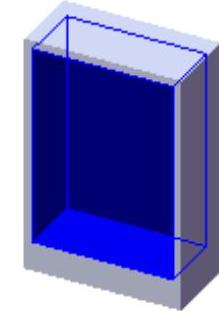

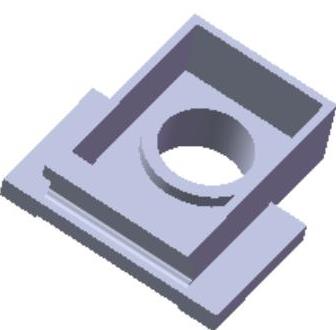

图20.2 除料特征1

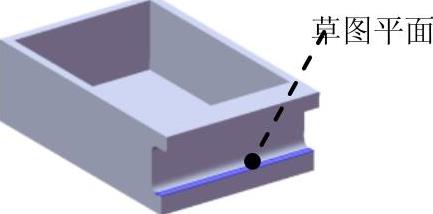

图20.3 草图平面

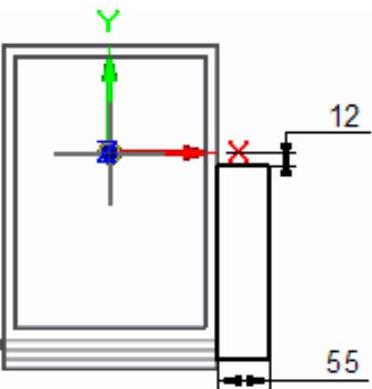

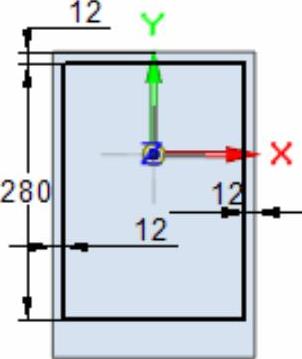

图20.4 截面草图

Step3.创建图20.5所示的除料特征2。

（1）选择命令。在区域中选择命令。

（2）定义特征的截面草图。选取右视图（YZ）平面作为草图平面，进入草绘环境，绘制图20.6所示的截面草图。

（3）定义拉伸属性。在“除料”命令条中单击按钮，确认按钮被按下，拉伸类型选择“贯通”按钮，拉伸方向设置为两侧。

（4）单击“除料”命令条中的按钮，单击按钮，完成除料特征2的创建。

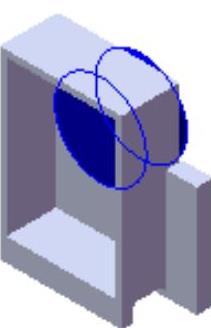

图20.5 除料特征2

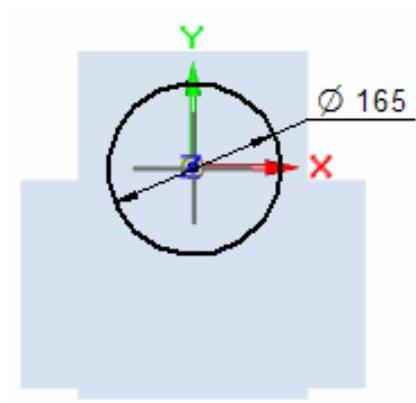

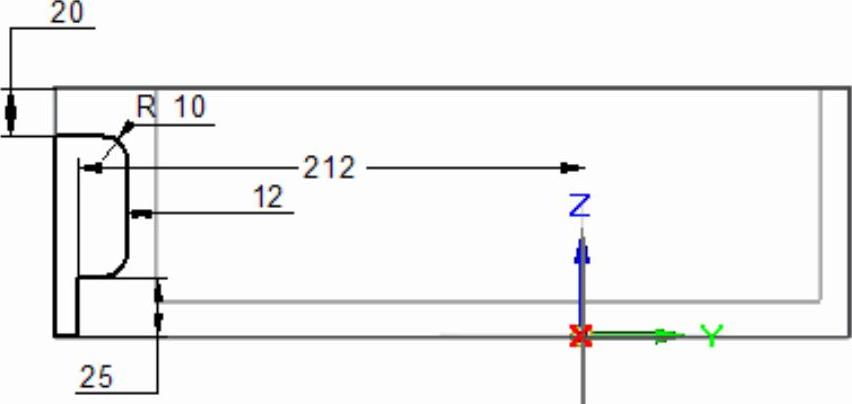

图20.6 截面草图

Step4.创建图20.7所示的拉伸特征2。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取图20.8所示的模型表面作为草图平面，进入草绘环境。绘制图20.9所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮不被按下，在下拉列表中输入值30，并按Enter键，拉伸方向沿Z轴负方向。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征2的创建。

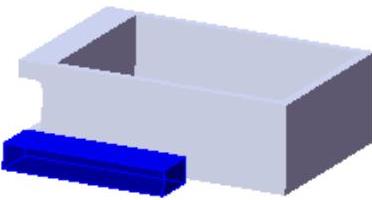

图20.7 拉伸特征2

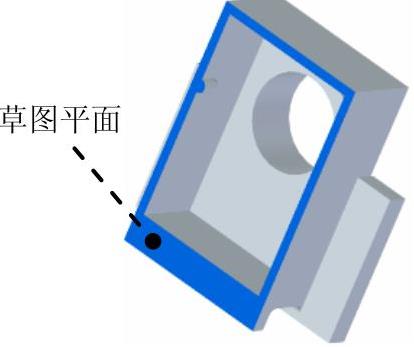

图20.8 草图平面

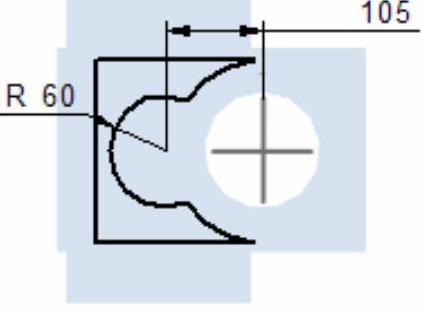

图20.9 截面草图

Step5.创建图20.10b所示的镜像特征1。

（1）选择命令。在区域中单击按钮。

（2）定义要镜像的元素。在路径查找器中选择“拉伸2”为要镜像的特征。单击按钮。

（3）定义镜像平面。选取右视图（YZ）平面为镜像平面。

（4）单击按钮，完成镜像特征1的创建。

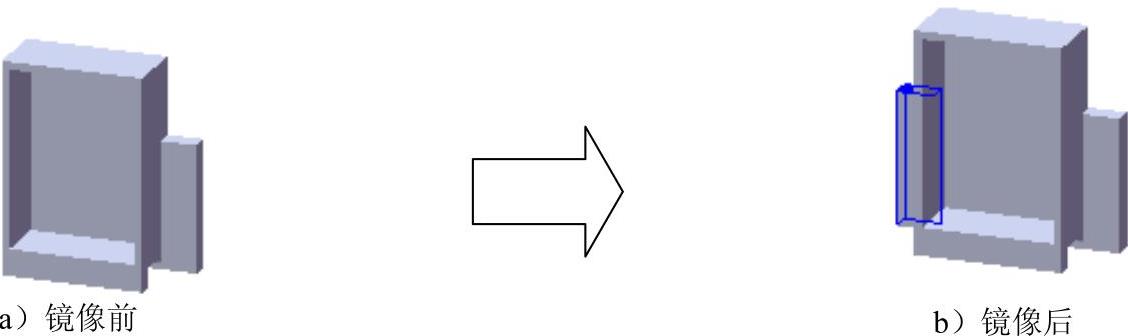

图20.10 镜像特征1

Step6.创建图20.11所示的拉伸特征3。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取图20.12所示的模型表面作为草图平面，进入草绘环境。绘制图20.13所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认被按下，在下拉列表中输入值18，并按Enter键，拉伸方向沿Z轴正方向，在下拉列表中输入值55，并按Enter键，拉伸方向沿Z轴负方向。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征3的创建。

图20.11 拉伸特征3

图20.12 草图平面

图20.13 截面草图

Step7.创建图20.14所示的除料特征3。

（1）选择命令。在区域中选择命令。

（2）定义特征的截面草图。选取图20.15所示的模型表面作为草图平面，进入草绘环境，绘制图20.16所示的截面草图。

（3）定义拉伸属性。在“除料”命令条中单击按钮，确认与按钮不被按下，拉伸类型单击“贯通”按钮，拉伸方向沿Z轴正方向。

图20.14 除料特征3

图20.15 草图平面

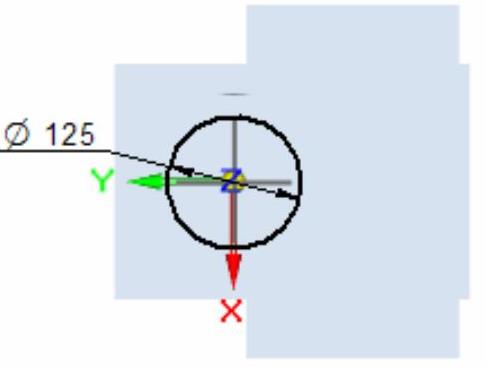

图20.16 截面草图

（4）单击“除料”命令条中的按钮，单击按钮，完成除料特征3的创建。

Step8.创建图20.17所示的旋转特征1。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取图20.18所示的表面作为草图平面，进入草绘环境，绘制图20.19所示的截面草图。

（3）定义旋转轴。单击区域中的按钮，选取图20.19所示的线为旋转轴。

（4）定义旋转属性。单击“关闭草图”按钮，退出草绘环境；在“旋转”命令条的文本框中输入值360.0，在图形区空白区域单击。

（5）单击“旋转”命令条中的按钮，完成旋转特征1的创建。

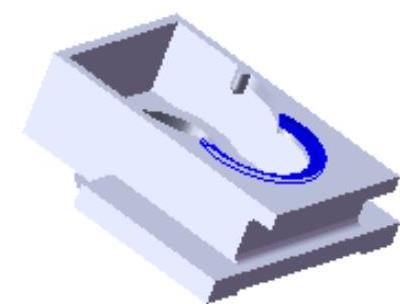

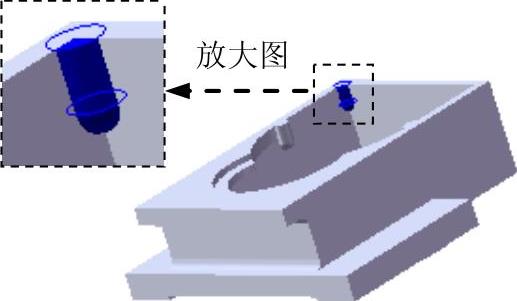

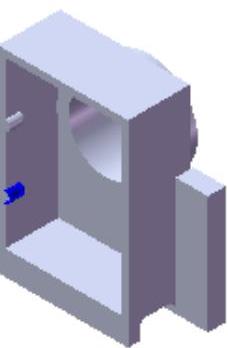

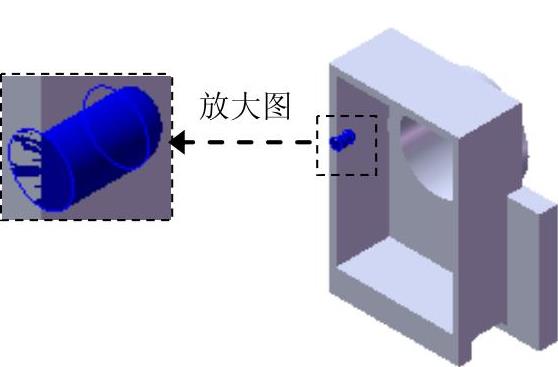

图20.17 旋转特征1

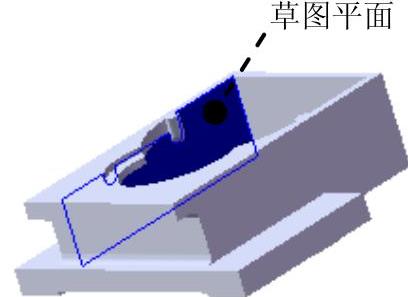

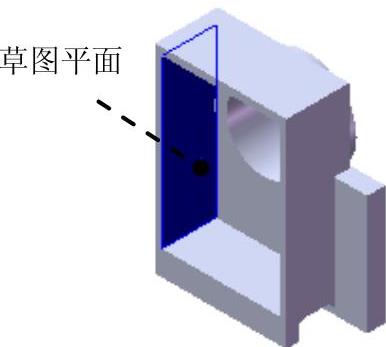

图20.18 草图平面

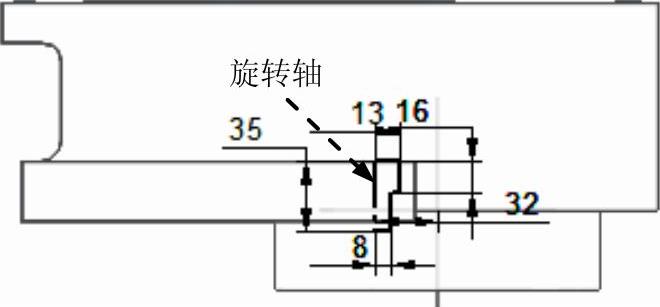

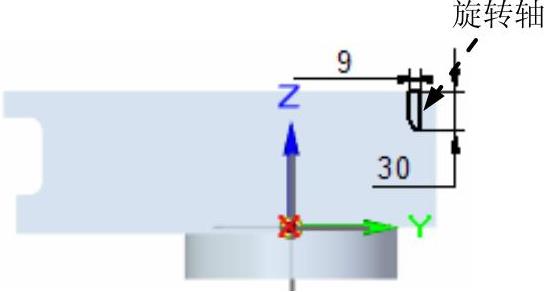

图20.19 截面草图

Step9.创建图20.20所示的阵列特征1。

（1）选择命令。在区域中单击按钮。

（2）选取要阵列的特征。在绘图区域选取“旋转特征1”作为要阵列的特征。单击按钮，完成特征的选取。

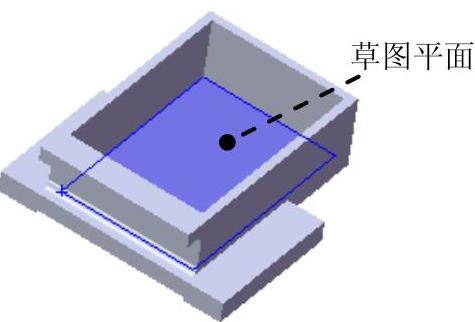

（3）定义要阵列的草图平面。选取图20.21所示的平面作为阵列草图平面。

（4）绘制轮廓并设置参数。

①选择命令。单击区域中的按钮，绘制图20.22所示的矩形。

②定义阵列类型。在“阵列”命令条的下拉列表中选择。

③定义阵列参数。在“阵列”命令条的文本框中输入阵列个数为2，输入间距值105，在“阵列”命令条的文本框中输入阵列个数为1，单击右键确定。

④单击按钮，退出草绘环境。

图20.20 阵列特征1

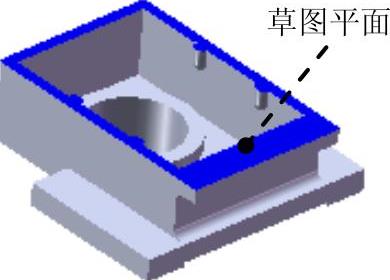

图20.21 草图平面

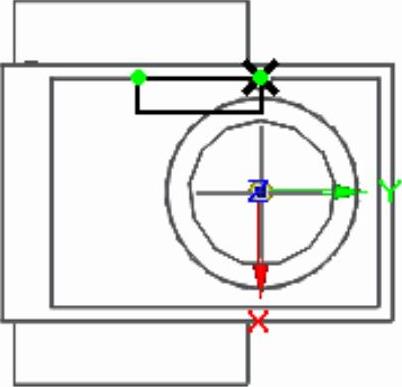

图20.22 矩形阵列轮廓

（5）在“阵列”命令条中单击按钮，完成阵列特征1的创建。

Step10.创建图20.23b所示的镜像特征2。

（1）选择命令。在区域中单击按钮。

（2）定义要镜像的元素。在绘图区域选取“旋转特征1”与“镜像特征1”作为镜像的特征。单击按钮。

（3）定义镜像平面。选取右视图（YZ）平面为镜像平面。

（4）单击按钮，完成镜像特征2的创建。

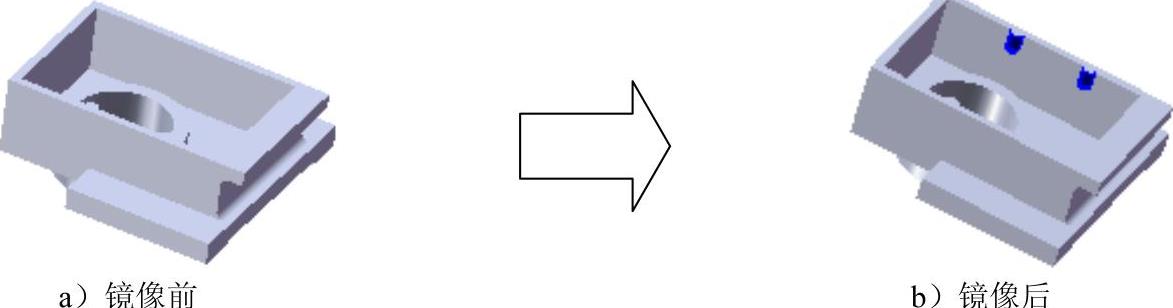

图20.23 镜像特征2

Step11.创建图20.24所示的拉伸特征4。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取图20.25所示的模型表面作为草图平面，进入草绘环境。绘制图20.26所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮不被按下，在下拉列表中输入值15，并按Enter键，拉伸方向沿Z轴负方向。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征4的创建。

图20.24 拉伸特征4

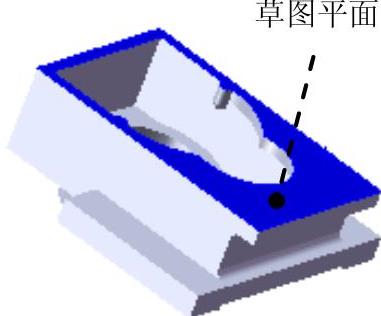

图20.25 草图平面

图20.26 截面草图

Step12.创建图20.27所示的除料特征4。

（1）选择命令。在区域中选择命令。

（2）定义特征的截面草图。选取图20.28所示的模型表面作为草图平面，进入草绘环境，绘制图20.29所示的截面草图。

（3）定义拉伸属性。在“除料”命令条中单击按钮，确认与按钮不被按下，在下拉列表中输入值7.0，并按Enter键，拉伸方向沿Z轴负方向。

（4）单击“除料”命令条中的按钮，单击按钮，完成除料特征4的创建。

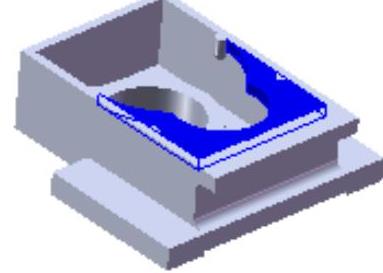

图20.27 除料特征4

图20.28 草图平面

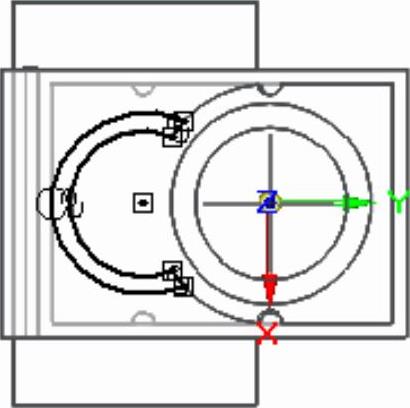

图20.29 截面草图

Step13.创建图20.30所示的旋转特征2。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取图20.31所示的模型表面作为草图平面，进入草绘环境，绘制图20.32所示的截面草图。

（3）定义旋转轴。单击区域中的按钮，选取图20.32所示的线为旋转轴。

（4）定义旋转属性。单击“关闭草图”按钮，退出草绘环境；在“旋转”命令条的文本框中输入值360.0，在图形区空白区域单击。

（5）单击“旋转”命令条中的按钮，完成旋转特征2的创建。

图20.30 旋转特征2

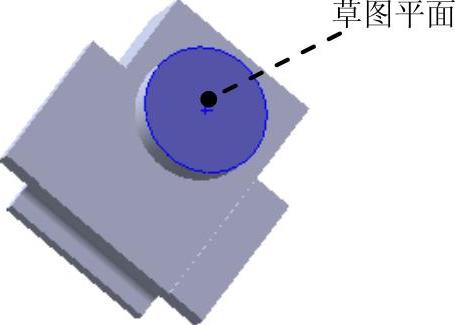

图20.31 草图平面

(https://www.daowen.com)

图20.32 截面草图

Step14.创建图20.33b所示的镜像特征3。

（1）选择命令。在区域中单击按钮。

（2）定义要镜像的元素。在绘图区域选取“旋转2”作为镜像的特征。单击按钮。

（3）定义镜像平面。选取右视图（YZ）平面为镜像平面。

（4）单击按钮，完成镜像特征3的创建。

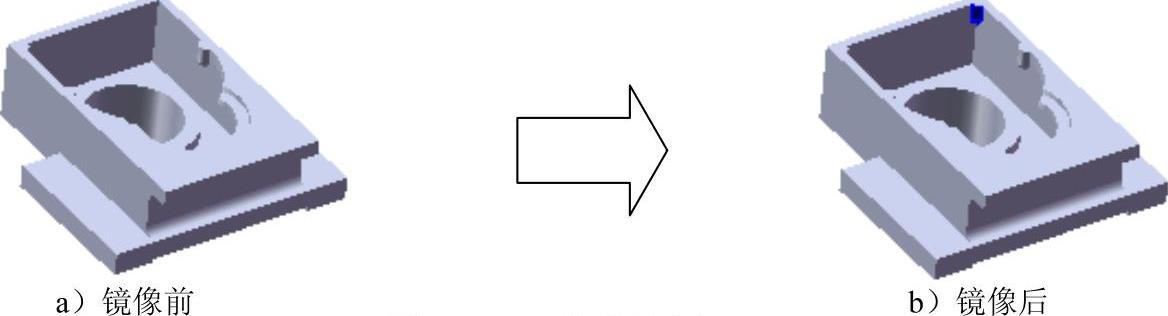

图20.33 镜像特征3

Step15.创建图20.34所示的旋转特征3。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取右视图（YZ）平面作为草图平面，进入草绘环境，绘制图20.35所示的截面草图。

（3）定义旋转轴。单击区域中的按钮，选取图20.35所示的线为旋转轴。

（4）定义旋转属性。单击“关闭草图”按钮，退出草绘环境；在“旋转”命令条的文本框中输入值360.0，在图形区空白区域单击。

（5）单击“旋转”命令条中的按钮，完成旋转特征3的创建。

图20.34 旋转特征3

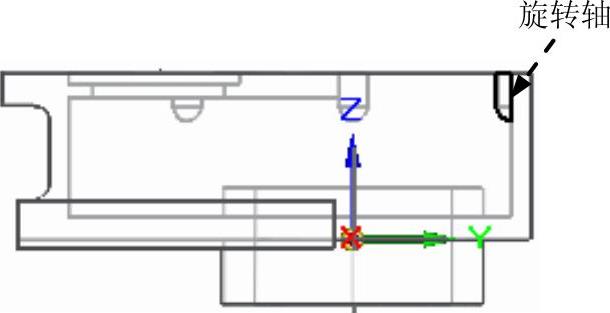

图20.35 截面草图

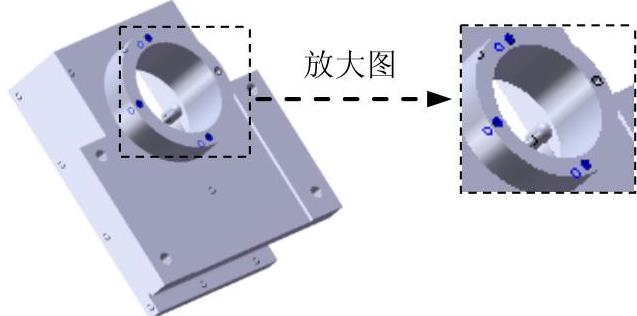

Step16.创建图20.36所示的孔特征1。

（1）选择命令。在区域中单击按钮。

（2）定义孔的参数。单击按钮，系统弹出“孔选项”对话框。在“孔选项”对话框中选择“螺纹孔”选项，在下拉列表中选择选项，在下拉列表中选择选项，选中单选项，在下拉列表中选择12，在区域选择延伸类型为，在文本框中输入值15，单击按钮。完成孔参数的设置。

（3）定义孔的放置面。选取图20.37所示的模型表面作为孔的放置面。

（4）编辑孔的定位。定义孔的放置位置与图20.36所示的五个旋转体的表面圆心重合。

（5）调整孔的方向。方向沿Z轴负方向。

（6）然后单击命令条中的按钮。单击按钮，完成孔特征1的创建。

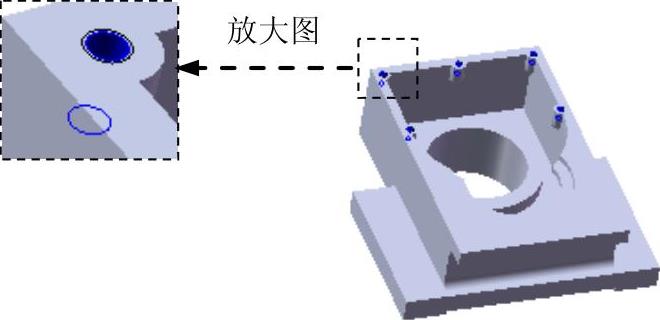

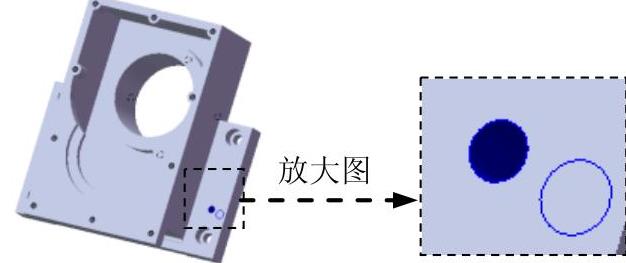

图20.36 孔特征1

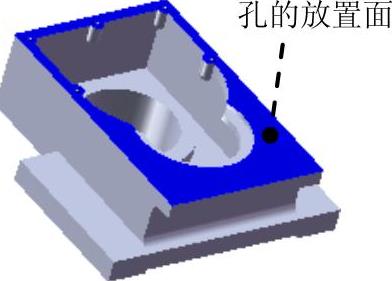

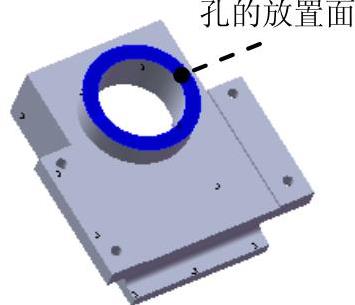

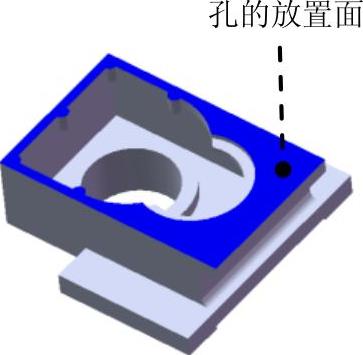

图20.37 孔的放置面

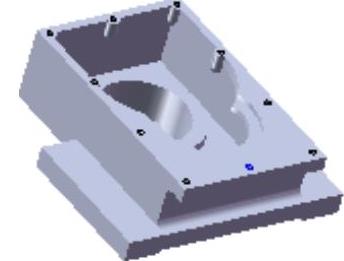

Step17.创建图20.38所示的孔特征6。

（1）选择命令。在区域中单击按钮。

（2）定义孔的参数。单击按钮，系统弹出“孔选项”对话框。在“孔选项”对话框中选择“螺纹孔”选项，在下拉列表中选择选项，在下拉列表中选择选项，选中单选项，在下拉列表中选择12，在区域选择延伸类型为，在文本框中输入值15，单击按钮。完成孔参数的设置。

（3）定义孔的放置面。选取图20.39所示的模型表面作为孔的放置面。

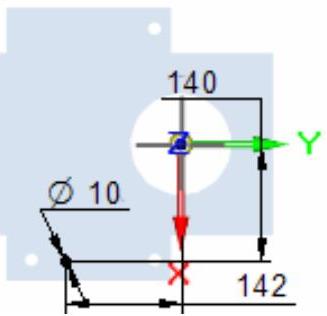

（4）编辑孔的定位。定义孔的放置位置如图20.40所示。

（5）调整孔的方向。方向沿Z轴负方向。

（6）然后单击命令条中的按钮。单击按钮，完成孔特征6的创建。

图20.38 孔特征6

图20.39 孔的放置面

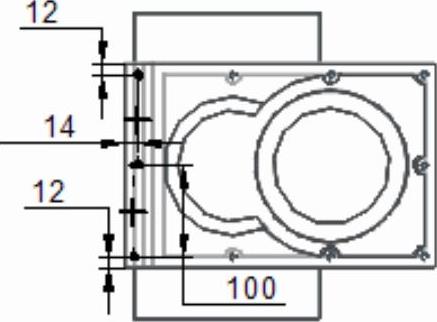

图20.40 定义孔位置

Step18.创建图20.41所示的孔特征8。

（1）选择命令。在区域中单击按钮。

（2）定义孔的参数。单击按钮，系统弹出“孔选项”对话框。在“孔选项”对话框中选择“螺纹孔”选项，在下拉列表中选择选项，在下拉列表中选择选项，选中单选项，在下拉列表中选择12，在区域选择延伸类型为，在文本框中输入值15，单击按钮。完成孔参数的设置。

（3）定义孔的放置面。选取图20.42所示的模型表面作为孔的放置面。

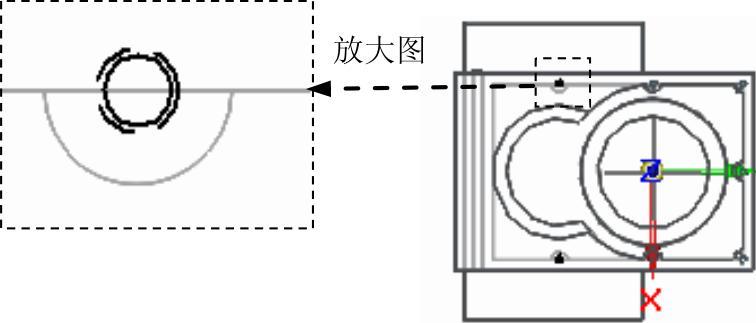

（4）编辑孔的定位。定义孔的放置位置如图20.42所示。

（5）调整孔的方向。方向沿Z轴负方向。

（6）然后单击命令条中的按钮。单击按钮，完成孔特征8的创建。

Step19.创建图20.43所示的平面4。

（1）选择命令。在区域中单击按钮，选择选项。

（2）定义基准面的参考实体。选取右视图（YZ）平面作为参考实体。

图20.41 孔特征8

图20.42 编辑孔定位

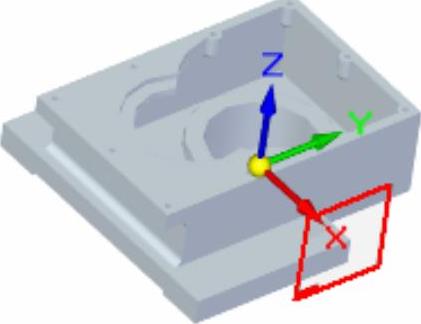

图20.43 平面4

（3）定义偏移距离及方向。在后的下拉列表中输入偏移距离值为140。偏移方向沿X轴正方向。

（4）在绘图区域单击完成平面4的创建。

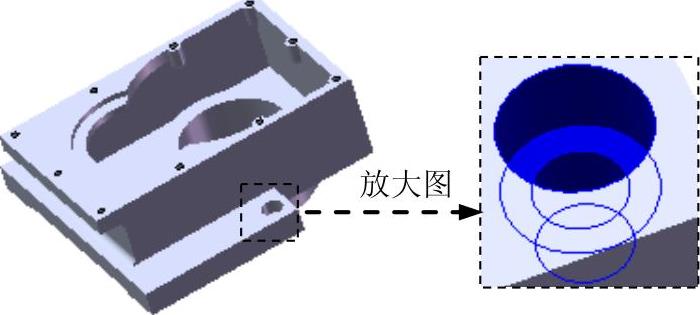

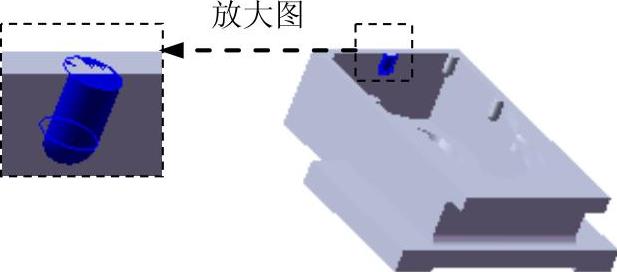

Step20.创建图20.44所示的旋转除料特征1。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取平面4作为草图平面，进入草绘环境，绘制图20.45所示的截面草图。

（3）定义旋转轴。单击区域中的按钮，选取图20.45所示的线为旋转轴。

（4）定义旋转属性。单击“关闭草图”按钮，退出草绘环境；在“旋转”命令条的文本框中输入值360.0，在图形区空白区域单击。

（5）单击“旋转”命令条中的按钮，完成旋转除料特征1的创建。

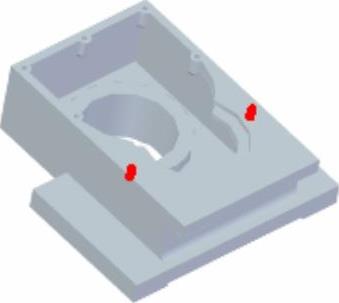

图20.44 旋转除料特征1

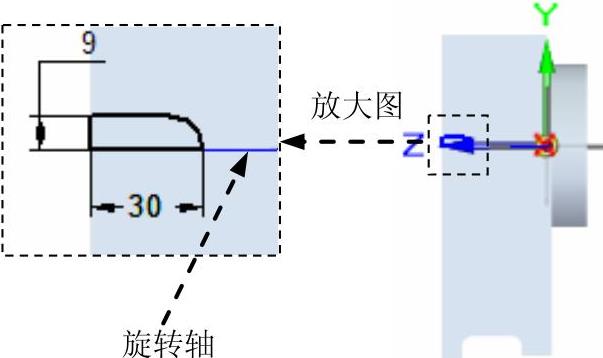

图20.45 截面草图

Step21.创建图20.46所示的阵列特征2。

（1）选择命令。在区域中单击按钮。

（2）选取要阵列的特征。在绘图区域选取“旋转除料1”作为要阵列的特征。单击按钮，完成特征的选取。

（3）定义要阵列的草图平面。选取图20.46所示的平面作为阵列草图平面。

（4）绘制轮廓并设置参数。

①选择命令。单击区域中的按钮，绘制图20.47所示的矩形。

②定义阵列类型。在“阵列”命令条的下拉列表中选择。

③定义阵列参数。在“阵列”命令条的文本框中输入阵列个数为2，输入间距值150。在“阵列”命令条的文本框中输入阵列个数为1。单击右键确定。

④单击按钮，退出草绘环境。

（5）在“阵列”命令条中单击按钮，完成阵列特征2的创建。

图20.46 阵列特征2

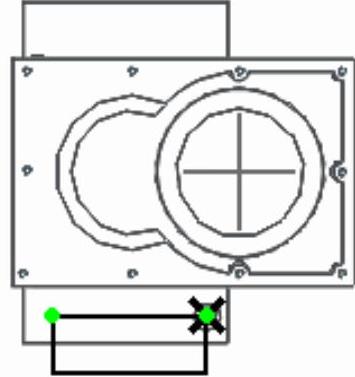

图20.47 矩形阵列轮廓

Step22.创建图20.48b所示的镜像特征4。

（1）选择命令。在区域中单击按钮。

（2）定义要镜像的元素。在绘图区域选取“旋转除料1”与“阵列特征2”作为镜像的特征。单击按钮。

（3）定义镜像平面。选取右视图（YZ）平面为镜像平面。

（4）单击按钮，完成镜像特征4的创建。

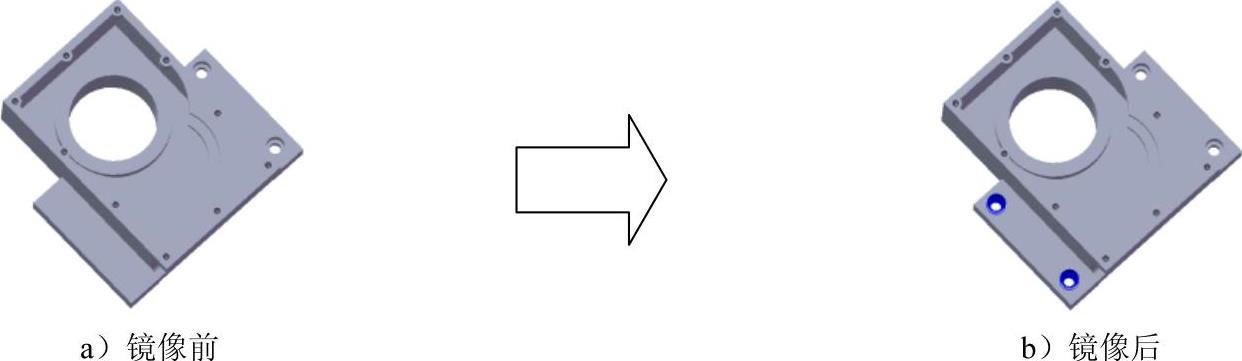

图20.48 镜像特征4

Step23.创建图20.49所示的孔特征11。

（1）选择命令。在区域中单击按钮。

（2）定义孔的参数。单击按钮，系统弹出“孔选项”对话框。在“孔选项”对话框中选择“螺纹孔”选项，在下拉列表中选择选项，在下拉列表中选择选项，选中单选项，在下拉列表中选择17，在区域选择延伸类型为，在文本框中输入值18，单击按钮。完成孔参数的设置。

（3）定义孔的放置面。选取图20.50所示的模型表面作为孔的放置面。

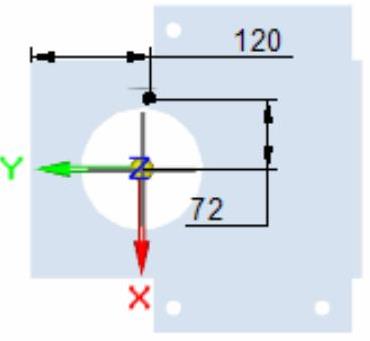

（4）编辑孔的定位。定义孔的放置位置如图20.51所示。

图20.49 孔特征11

图20.50 定义孔的放置面

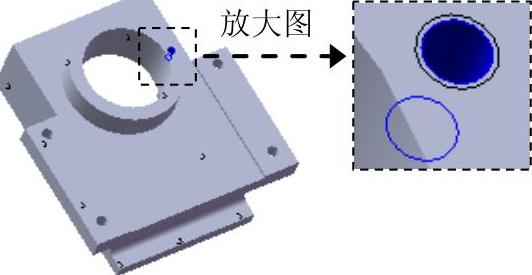

图20.51 编辑孔的定位

（5）调整孔的方向。方向沿Z轴正方向。

（6）然后单击命令条中的按钮。单击按钮，完成孔特征11的创建。

Step24.创建图20.52所示的阵列特征3。

（1）选择命令。在区域中单击按钮，

（2）选择要阵列的特征。在图形区中选取孔特征11。单击按钮，完成特征的选取，

（3）选择阵列草图平面。选取图20.52所示的模型表面作为阵列草图平面。

（4）定义阵列属性。单击区域中的按钮，绘制图20.53所示的圆并确定阵列方向，单击左键确认。（注：圆心要与坐标原点重合，对于圆的大小没有要求）在“阵列”命令条的下拉列表中选择选项。在文本框中输入阵列个数为4，并按Enter键确认，然后在图形区单击，单击按钮，退出草绘环境。

（5）单击按钮，完成阵列特征3的创建。

图20.52 阵列特征3

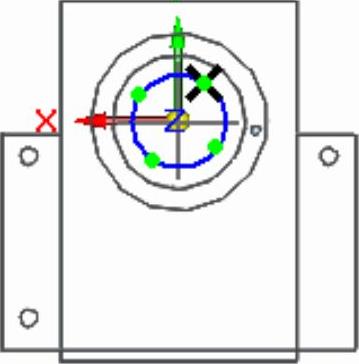

图20.53 阵列轮廓

Step25.创建图20.54所示的除料特征5。

（1）选择命令。在区域中选择命令。

（2）定义特征的截面草图。选取图20.55所示的模型表面作为草图平面，进入草绘环境，绘制图20.56所示的截面草图。

（3）定义拉伸属性。在“除料”命令条中单击按钮，确认与按钮不被按下，拉伸类型单击“贯通”按钮。拉伸方向沿Z轴负方向。

（4）单击“除料”命令条中的按钮，单击按钮，完成除料特征5的创建。

图20.54 除料特征5

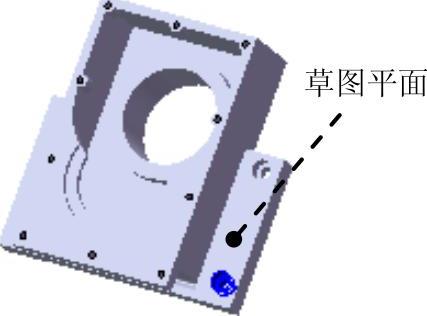

图20.55 草图平面

图20.56 截面草图

Step26.创建图20.57b所示的镜像特征5。

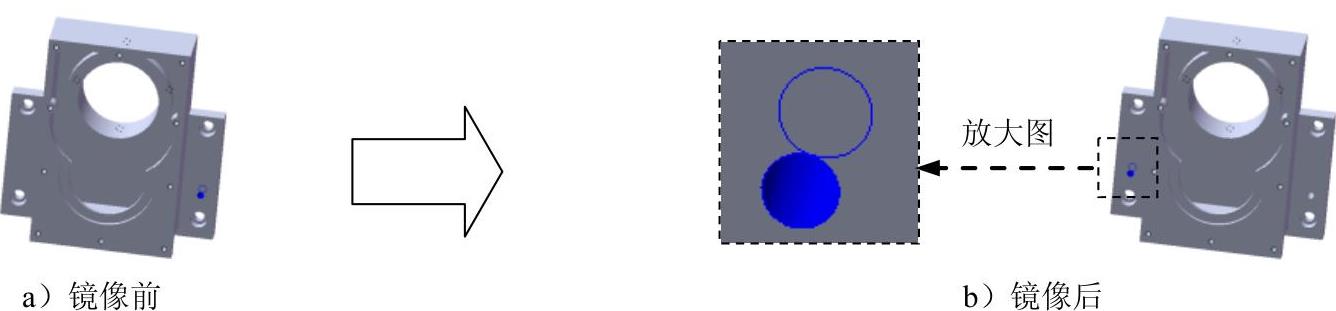

图20.57 镜像特征5

（1）选择命令。在区域中单击按钮。

（2）定义要镜像的元素。在绘图区域选取“除料特征5”作为镜像的特征。单击按钮。

（3）定义镜像平面。选取右视图（YZ）平面为镜像平面。

（4）单击按钮，完成镜像特征5的创建。

Step27.后面的详细操作过程请参见随书光盘中video\ch20\reference\文件下的语音视频讲解文件pump_box-r02.exe。
