网格线主要用于自由形状特征的显示。网格线仅仅是显示特征，对特征没有影响。下面以图4.1.1所示的模型为例，来说明曲面网格显示的一般操作过程。

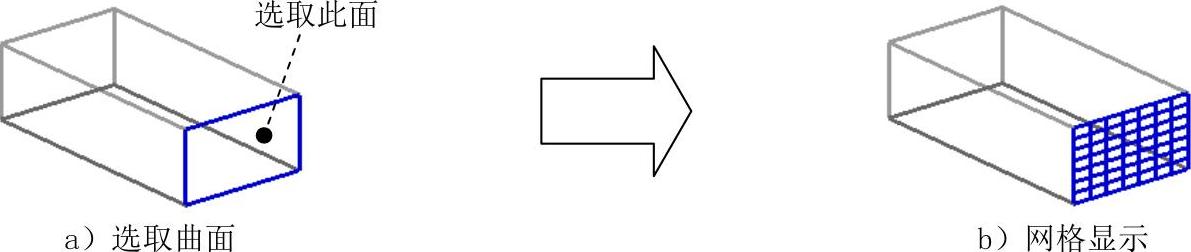

图4.1.1 曲面网格显示

Step1.打开文件D:\ugdc8.8\work\ch04.01\static_wireframe.prt。

Step2.调整视图显示。在图形区的空白区域右击，在弹出的图4.1.2所示的快捷菜单中选择命令，图形区中的模型变成线框状态。

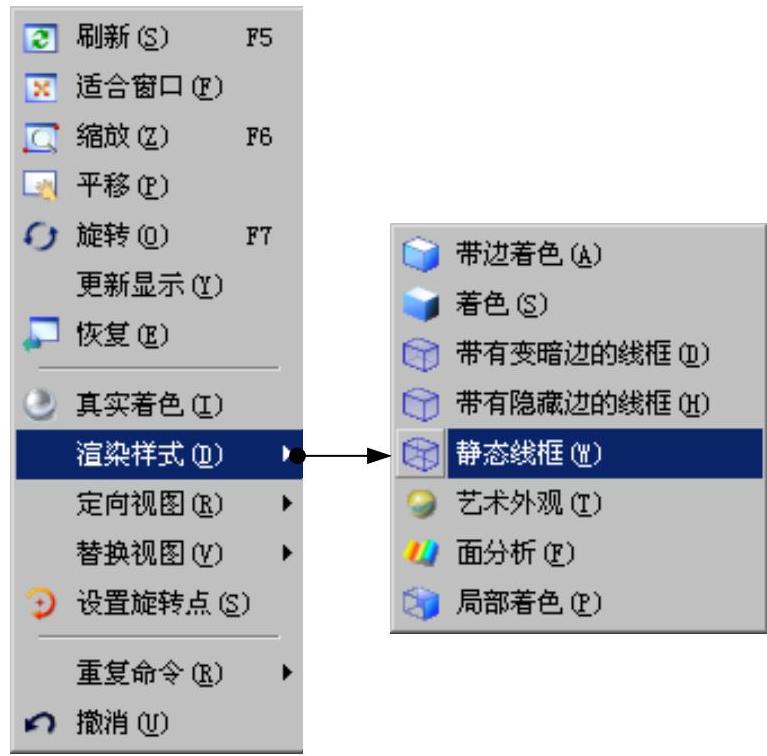

图4.1.2 快捷菜单

说明：模型在“着色”状态下是不显示网格线的，网格线只在“静态线框”“面分析”和“局部着色”三种状态下显示。

Step3.选择命令。选择下拉菜单命令时，系统弹出“类选择”对话框。(www.daowen.com)

Step4.选取网格显示的对象。在图4.1.3所示的“选择条”工具条的“类型过滤器”下拉列表中选择选项，然后选取图4.1.1a所示的面，单击“类选择”对话框中的按钮，系统弹出“编辑对象显示”对话框。

Step5.定义参数。在“编辑对象显示”对话框中设置图4.1.4所示的参数，其他参数采用系统默认设置值。

Step6.单击“编辑对象显示”对话框中的按钮，完成曲面网格显示的设置。

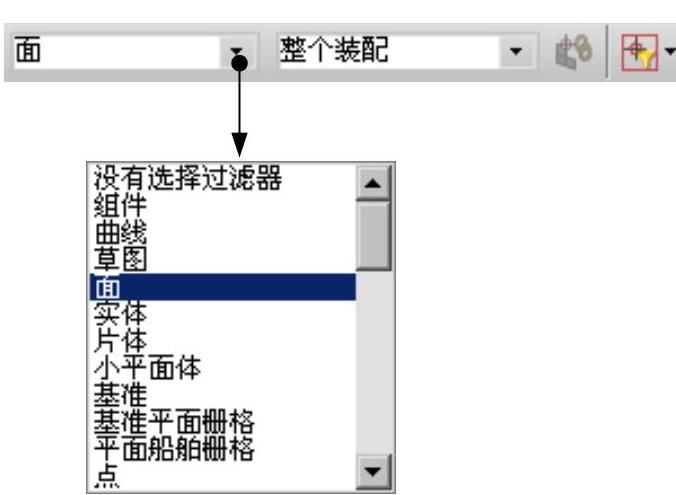

图4.1.3 “选择条”工具条

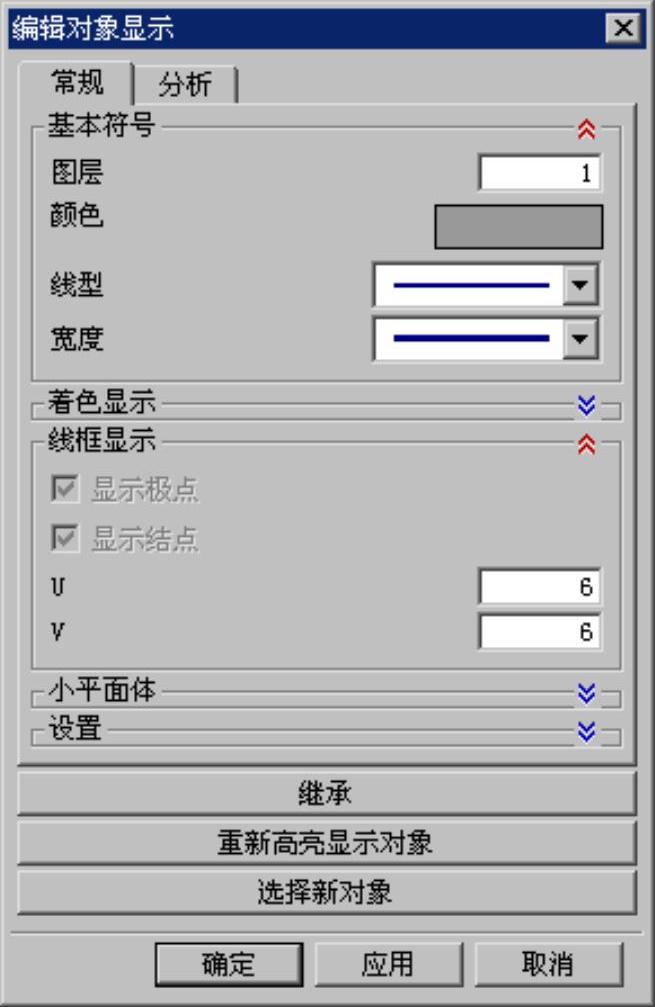

图4.1.4 “编辑对象显示”对话框
