光轴属于直轴的一种，它形状简单，加工容易，应力集中源少。另外，光轴一般都设计成实心的。本实例要创建的光轴如图2-2所示，它将作为固定心轴。

图2-2 光轴

在该实例中，先以拉伸的方式创建一个圆柱体，接着采用拉伸切除的方式建构安装结构，最后进行倒角操作。

具体的操作步骤如下。

步骤1：新建零件文件。

（1）在“快速访问”工具栏中单击“新建”按钮，弹出“新建”对话框。

（2）在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮；在“名称”文本框中输入“TSM_2_1”；取消勾选“使用默认模板”复选框，以不使用默认模板。

（3）在“新建”对话框上单击“确定”按钮，弹出“新文件选项”对话框。

（4）在“模板”选项组中，选择“mmns_part_solid”选项。

（5）单击“确定”按钮，进入零件设计模式。

步骤2：以拉伸的方式创建圆柱体。

（1）在功能区“模型”选项卡的“形状”组中单击“拉伸”按钮，打开“拉伸”选项卡，在该选项卡中默认指定要创建的模型特征为（实体）。

（2）在图形窗口中选择RIGHT基准平面，从而以该基准平面默认为草绘平面，快速地进入草绘器中。

知识点拨：用户也可以单击“拉伸”选项卡的“放置”按钮以打开“放置”下滑面板，接着单击“定义”按钮，弹出“草绘”对话框。选择RIGHT基准平面作为草绘平面，其他设置如图2-3所示，单击“草绘”按钮，进入草绘模式。

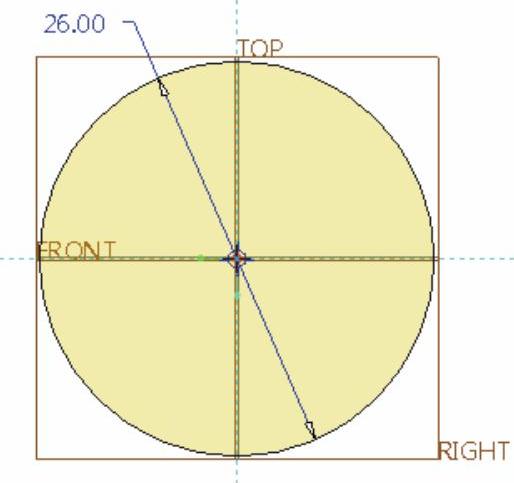

（3）绘制图2-4所示的拉伸剖面。单击“确定”按钮，完成草绘并退出草绘模式。

（4）在“拉伸”选项卡上接受默认的“深度类型”选项为“（不通孔）”，输入要拉伸的深度值为“120”。

（5）在“拉伸”选项卡上单击“完成”按钮。在键盘上按＜Ctrl+D＞组合键，以默认的标准方向显示模型，如图2-5所示。

图2-3 定义草绘平面和草绘方向

图2-4 草绘剖面

图2-5 创建的圆柱体

步骤3：以拉伸方式切除材料。

（1）单击“拉伸”按钮，打开“拉伸”选项卡。

（2）在“拉伸”选项卡中指定要创建的模型特征为（实体），并单击“去除材料”按钮。

（3）单击“放置”按钮，打开“放置”下滑面板，然后单击“定义”按钮，弹出“草绘”对话框。

（4）选择图2-6所示的零件面，以TOP基准平面作为“左”方向参考，单击“草绘”按钮，进入草绘模式。

（5）绘制图2-7所示的剖面，单击“确定”按钮。

图2-6 选择草绘平面

图2-7 草绘剖面(www.daowen.com)

（6）在“拉伸”选项卡上输入深度值为“16”，并单击图2-8所示的“将材料的拉伸方向更改为草绘的另一侧”按钮，此时模型如图2-9所示。

图2-8 单击按钮

图2-9 模型显示

（7）单击“完成”按钮，得到的光轴如图2-10所示。

图2-10 得到的光轴效果

步骤4：以拉伸方式切除材料。

（1）单击“拉伸”按钮，打开“拉伸”选项卡。

（2）在“拉伸”选项卡上指定要创建的模型特征为（实体），并单击“去除材料”按钮。

（3）单击“放置”按钮，打开“放置”下滑面板，接着单击“定义”按钮，弹出“草绘”对话框。

（4）选择FRONT基准平面作为草绘平面，接受默认的以RIGHT基准平面作为“右”方向参考，单击“草绘”按钮。

（5）绘制图2-11所示的剖面，单击“确定”按钮。

图2-11 草绘剖面

（6）在“拉伸”选项卡中单击“选项”按钮，打开“选项”下滑面板，将“侧1”和“侧2”的“深度选项”分别设置为“（穿透）”，如图2-12所示。

（7）单击“完成”按钮，如图2-13所示。

图2-12 设置“深度”选项

图2-13 创建出一个定位切口

步骤5：创建边倒角特征。

（1）在功能区“模型”选项卡的“工程”组中单击“边倒角”按钮，打开“边倒角”选项卡。

（2）在“边倒角”选项卡中选择边倒角标注形式为“45×D”，在“D”尺寸框中输入“2”。

（3）在模型中选择图2-14所示的边线。

（4）在“边倒角”选项卡中单击“完成”按钮。

至此，完成了光轴的创建，光轴模型如图2-15所示。

图2-14 选择倒角边线

图2-15 完成的光轴
