Stage1装配中的clamp_01和clamp_02子组件

Step1.新建一个装配文件。选择下拉菜单命令，在弹出的“新建SolidWorks文件”对话框中选择“装配体”选项，单击按钮，进入装配环境。

Step2.插入图29.122所示的clamp_01。进入装配环境后，系统会自动弹出“开始装配体”对话框，单击“开始装配体”对话框中的按钮，在弹出的“打开”对话框中选取clamp_01.SLDPRT，单击按钮；单击对话框中的按钮，将零件固定在系统默认位置。

Step3.插入图29.123所示的clamp_02并定位。选择下拉菜单命令，系统弹出“插入零部件”对话框，单击“插入零部件”对话框中的按钮，在弹出的“打开”对话框中选取clamp_02.SLDPRT，单击按钮；选择下拉菜单命令，系统弹出“配合”对话框，单击“配合”对话框中的按钮，选取图29.124所示的面为重合面，单击快捷工具条中的按钮。单击“配合”对话框中的按钮，使装配体的前视基准面和clamp_02的前视基准面重合，单击快捷工具条中的按钮，单击“配合”对话框中的按钮，并在文本框中输入数值6.0，要配合的实体为上视基准面与clamp_02的上视基准面，单击快捷工具条中的按钮；单击“配合”对话框中的按钮，完成clamp_02的定位。

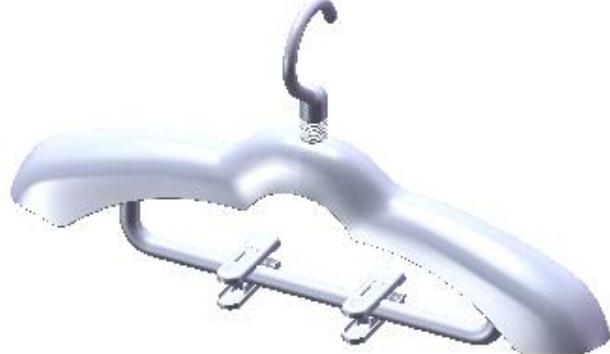

图29.121 衣架

图29.122 插入clamp_01(https://www.daowen.com)

图29.123 插入clamp_02

图29.124 选取重合面

Step4.插入图29.125所示的clamp_01（2）并定位。选择下拉菜单命令，单击“插入零部件”对话框中的按钮，在弹出的“打开”对话框中选取clamp_01.SLDPRT，单击按钮；选择下拉菜单命令，单击“配合”对话框中的按钮，使装配体的右视基准面和clamp_01（2）的右视基准面重合，单击快捷工具条中的按钮，单击“配合”对话框中的按钮，使装配体的前视基准面和clamp_01的前视基准面重合，单击快捷工具条中的按钮；单击“配合”对话框中的按钮，并在文本框中输入数值12.0，要配合的实体为上视基准面与clamp_01的上视基准面，单击快捷工具条中的按钮；单击“配合”对话框中的按钮，完成clamp_01（2）的定位。

Step5.选择下拉菜单命令，将装配模型命名为clamp。
