DMX 512信号的电气接口标准是EIA-485（也称RS-485）。该标准可方便地把DMX 512装置连接到另一台EIA-485装置。
RS-485接口主要技术特性：
（1）电气特性。逻辑“1”以两线间的电压差为+（2～6）V表示；逻辑“0”以两线间的电压差为-（2～6）V表示。
（2）RS-485采用半双工网络工作方式，任何时候只能有一点处于发送状态。使用多点互连时可以省掉许多信号线。可以联网构成分布式系统，最多允许并联32台驱动器和32台接收器。
（3）数据最高传输速率为10Mbit/s。传输速率与传输距离成反比，通信速率在100kbit/s及以下时，RS-485的最长传输距离可达1200m。如果需传输更长的距离，需要加485中继器。
（4）在低速、短距离、无干扰的场合可以采用普通UTP无屏蔽双绞线传输。在高速、长线传输时，则必须采用阻抗匹配（一般为120Ω）的RS-485屏蔽双绞线专用电缆（STP-120Ω）。
（5）RS-485网络拓扑一般采用终端匹配的总线型结构，不支持环形或星形网络。在发送和接收器之间用2根或3根导线连接。这些导线一根是数据线，另一根是反相数据线，还有一根是接地线，作为电流返回或屏蔽接地。
（6）采用平衡发送和差分接收，这种对地平衡传输的方法有利于消除电磁干扰，有很强的抑制共模干扰能力，能检测低至200mV的电压。接口采用差分方式传输信号，不需要相对于某个参照点来检测信号。
EIA-485规定接收器检测到的数据线之间的信号差值应不小于200mV，才能使接收器正常运行，如图3-7所示。(https://www.daowen.com)

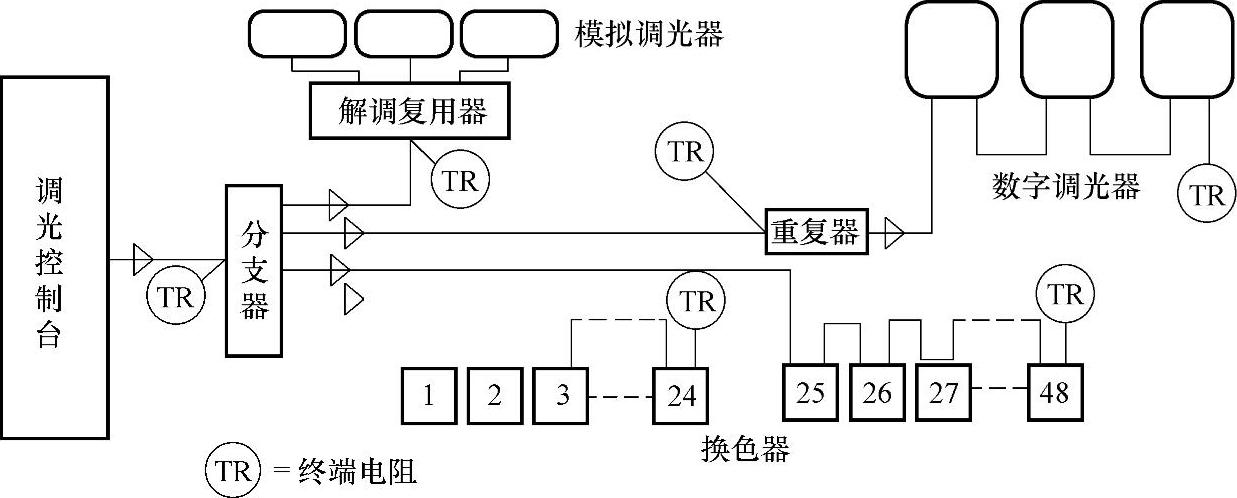

图3-6 DMX 512传输网络结构

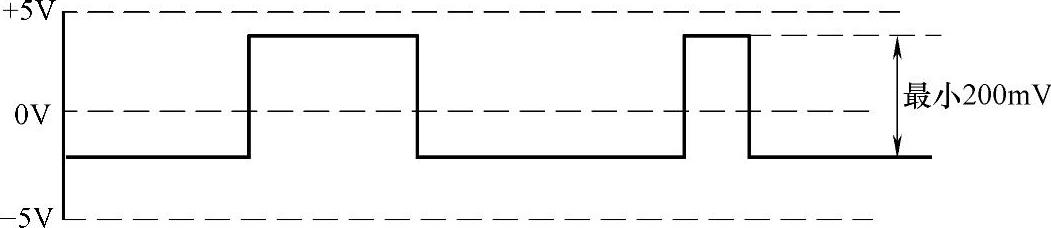

图3-7 EIA-485电缆上的典型电压（在终端电阻上测量）
大型演出系统中的发送端（调光台）与接收端（调光器）相距甚远，这两类装置不可能把它们的“零线”接在同一个地线端子上。但连接各“零线”的地线端子相对于0V电平存在大小不等的电位差。接收装置与发送装置接地线之间允许最大电位差为+12～-7V，如图3-8所示。超过此极限范围，发送器和接收器电路会受到伤害。

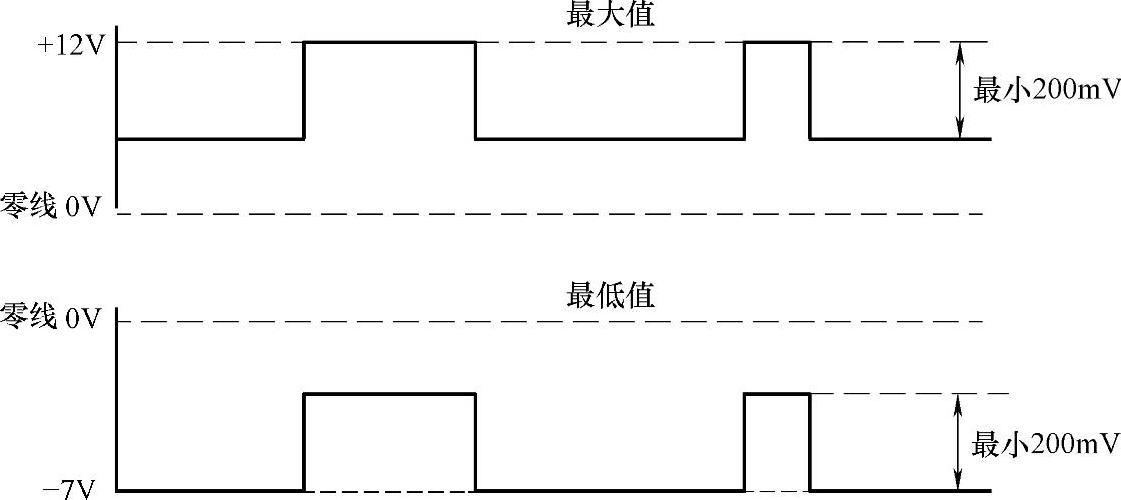

图3-8 相对接地的最高和最低电压（在接收器上测量）
