根据图片色相生成数值模型

更新时间：2025-09-11 理论教育 版权反馈
【摘要】：本实例是读取图片中的色相值后用圆柱形体输出模型，如图17-57所示，用模型的方法表达色相值，如图17-58所示。图17-613）搜索并输入Curve.ExtrudeAsSolid运算器，把之前Hue运算器输出的双精度值连接到Curve运算器的distance上，为了使距离便于观察，同时用Flatten运算器和CodeBlock运算器进行约束，如图17-62所示。图17-624）下面就要创建一个Curve的圆柱的阵列来表示读取的色相值。

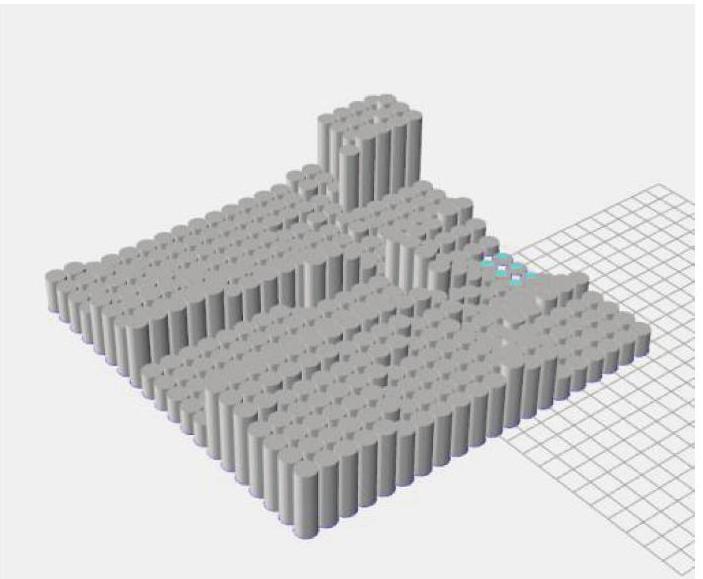

本实例是读取图片中的色相值后用圆柱形体输出模型，如图17-57所示，用模型的方法表达色相值，如图17-58所示。


图17-57


图17-58

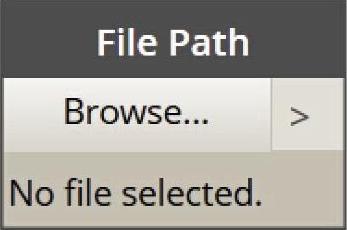

1）搜索并输入FilePath运算器和File.ReadImage运算器，如图17-59和图17-60所示。


图17-59


图17-60

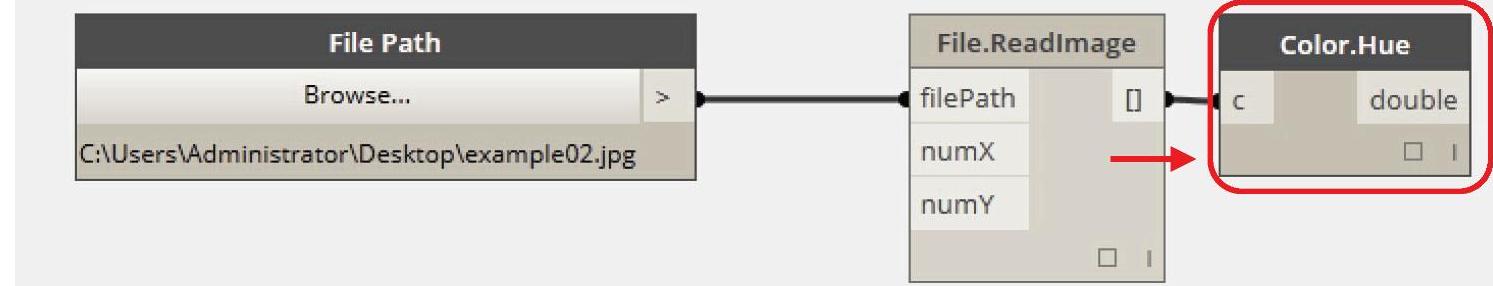

2）搜索并输入Color.Hue（色相）运算器，再从Path运算器导入图片，用Readimage运算器读取图片并输入到Hue运算器上，如图17-61所示（注意file.path导入的图片目录为计算机系统桌面）。


图17-61

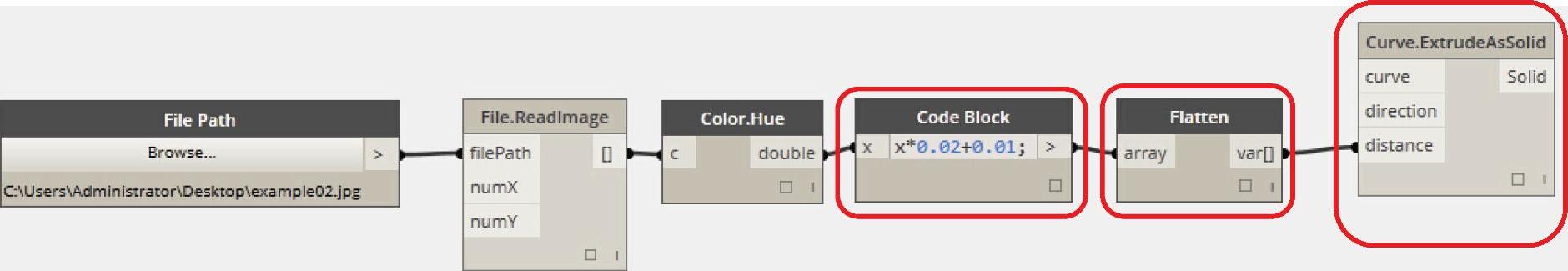

3）搜索并输入Curve.ExtrudeAsSolid运算器，把之前Hue运算器输出的双精度值连接到Curve运算器的distance上，为了使距离便于观察，同时用Flatten运算器和CodeBlock运算器进行约束，如图17-62所示。


图17-62

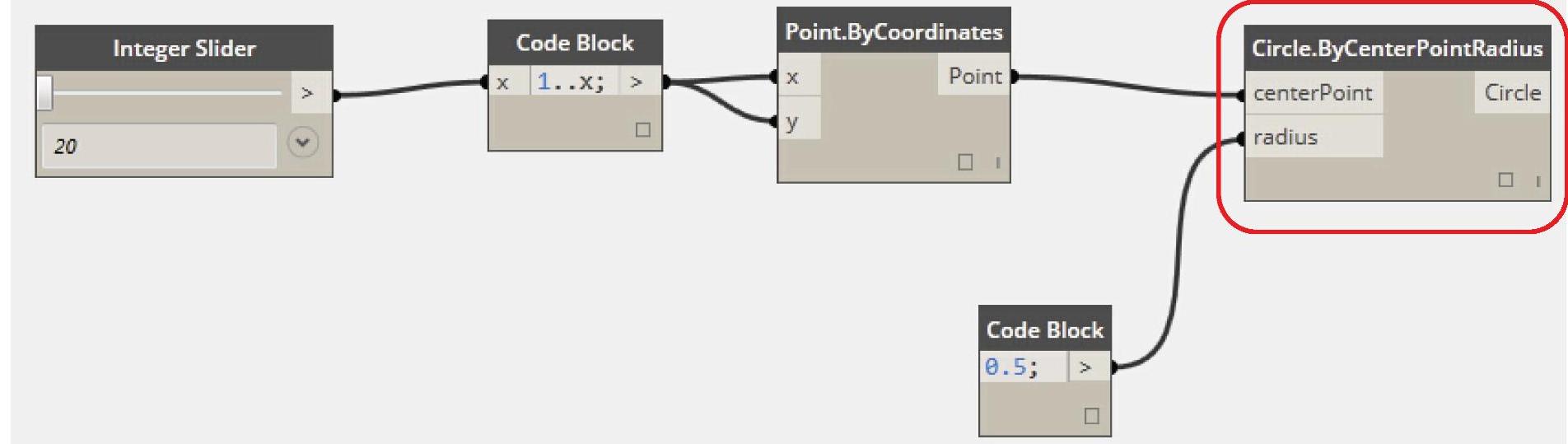

4）下面就要创建一个Curve的圆柱的阵列来表示读取的色相值。所需的运算器分别是Point（xy）和Circle.ByCenterPointRadius，如图17-63所示（注意创建Point点运算器后，需要将光标移到运算器上，再单击鼠标右键，在弹出的复选栏中，选择lacing命令下的Corssproduct命令）。


图17-63

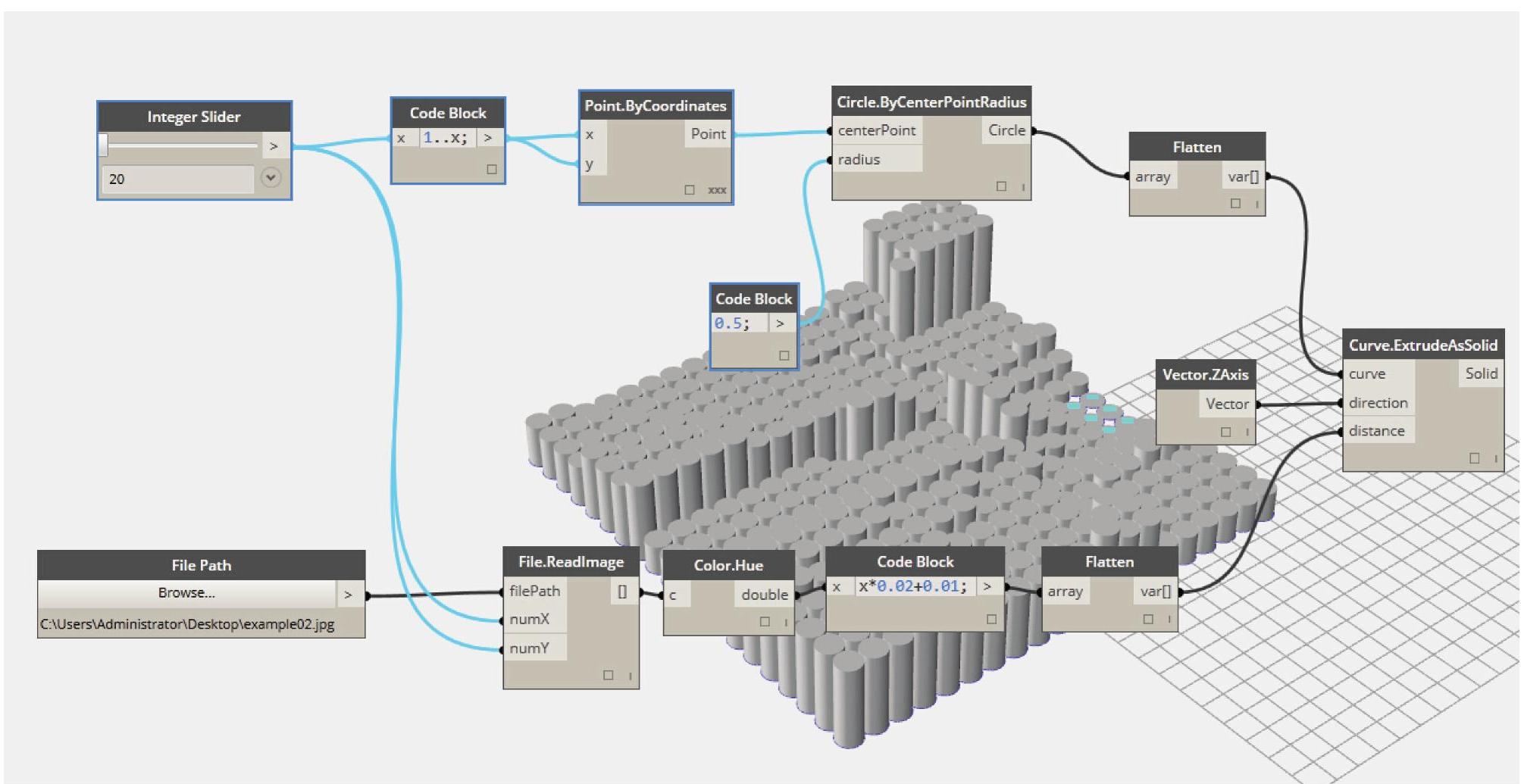

5）将创建的圆柱阵列用flatten进行约束后连接到Curve.ExtrudeAsSolid运算器的curve上，同时为Curve.ExtrudeAsSolid运算器添加方向向量，即z方向的Vector，最后连接控制圆柱阵列的整数滑动条到File.ReadImage运算器上。运行并生成模型，如图17-64所示。


图17-64
