在工程视图中，可以将经常使用的工程图项目和系统注解中没有的特定符号生成、保存并插入块，如标准注释、标题栏、标签位置等。
1．制作块
在块中，可以包括文字、任何类型的草图实体、零件序号、输入的实体及文字、区域剖面线等。可以将块附加到几何体或者工程视图中，还可以将块插入到图纸格式中。块只能应用于工程图文件。

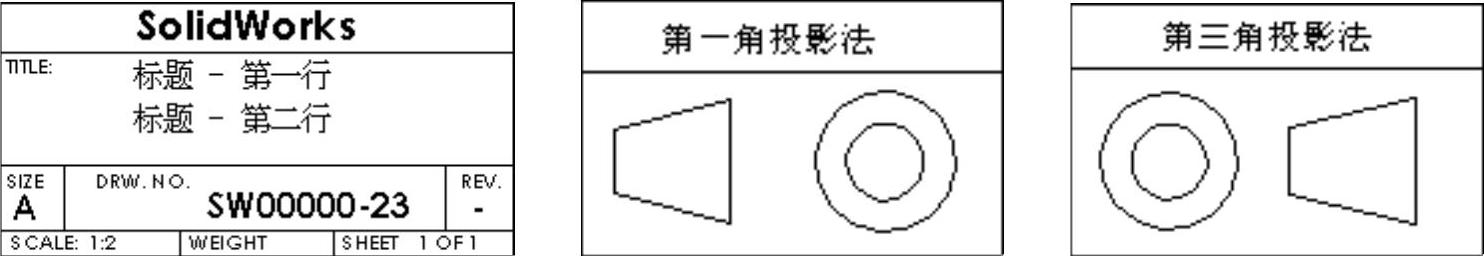

如图9-137所示为几种常见的块范例。
图9-137 创建块范例
【课堂举例9-22】制作块
01在工程图文件中，使用草图工具绘制需要制作块的实体，如图9-138所示。
02单击菜单栏中的【工具】｜【块】｜【制作】命令，系统弹出【制作块】对话框。
03选择要制作成块的图形，单击【插入点】选项组，在绘图区出现一个操纵杆，将其拖动到所需位置定义插入点，如图9-139所示。单击对话框中的
【确定】按钮，完成块的制作。(https://www.daowen.com)
04完成制作块后，所选草图实体自动转化为块，可以将块进行保存。单击【块】工具栏中的
【保存块】按钮，将其保存。

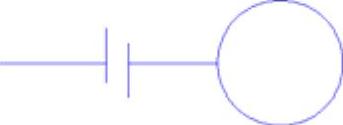

图9-138 要制作成块的图形

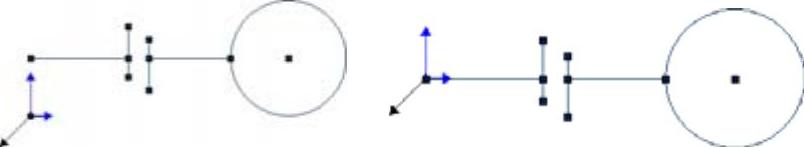

图9-139 移动坐标轴
2．插入块
在编辑草图状态中，单击【块】工具栏中的
【插入块】按钮，或者单击菜单栏中的【工具】｜【块】｜【插入】命令。系统弹出【插入块】对话框，如图9-140所示。
单击【浏览】按钮，选择所要插入的块，在【参数】选项组中，设置块的比例以及旋转角度。并设置块的引线，单击对话框中的
【确定】按钮，完成块的插入。
