2.3.3 基本操作简介

1）UNA

在使用UNA进行中心性计算前，应事先准备好街道网络文件和作为计算对象的建筑形文件。其中街道网络文件可由CAD的街道中线文件生成，如果要按照角度折转的方式进行计算，还应当在网络文件的属性中使用VB Script增加对折转角度的定义；建筑形文件中应当事先加入作为计算权重的属性字段，如果计算的对象是交叉口，则使用道路交点的形文件。然后，按照对话框提示，输入这两个文件和搜索半径，选择阻抗属性字段、搜索半径、要计算的中心性种类就可以完成做基本的中心性计算了（图2—3）。

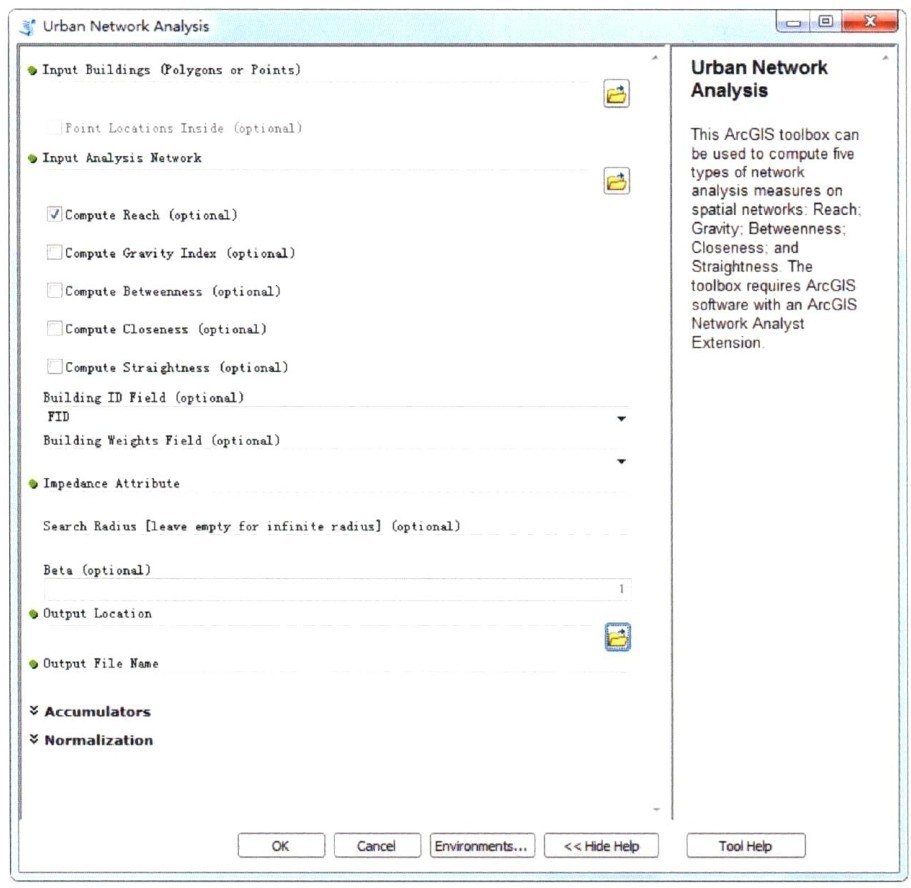

图2—3 UNA 工具计算界面

2）sDNA

使用sDNA工具需要准备用于分析的街道网络文件，在正式分析前先使用“Prepare”功能对网络文件的规范性进行准备，检查、修复或忽略文件中的重复线段、交点错位、断裂连接等问题，然后使用“Integral”工具进行计算。在CAD平台上，只需选择分析的种类并给定搜索半径的数值就可以进行不带权重的计算，其结果通过s DNAcolor命令选择分色的方法和数量来呈现（图2—4）。在GIS平台上，可以实现更为复杂的Integral计算，指定计算的度量方式、搜索半径的度量方式、起点和终点的权重以及事先加入网络文件的单行道、不参加计算的路段等参数，计算结果将储存在生成的结果文件的属性表中（图2—5）。

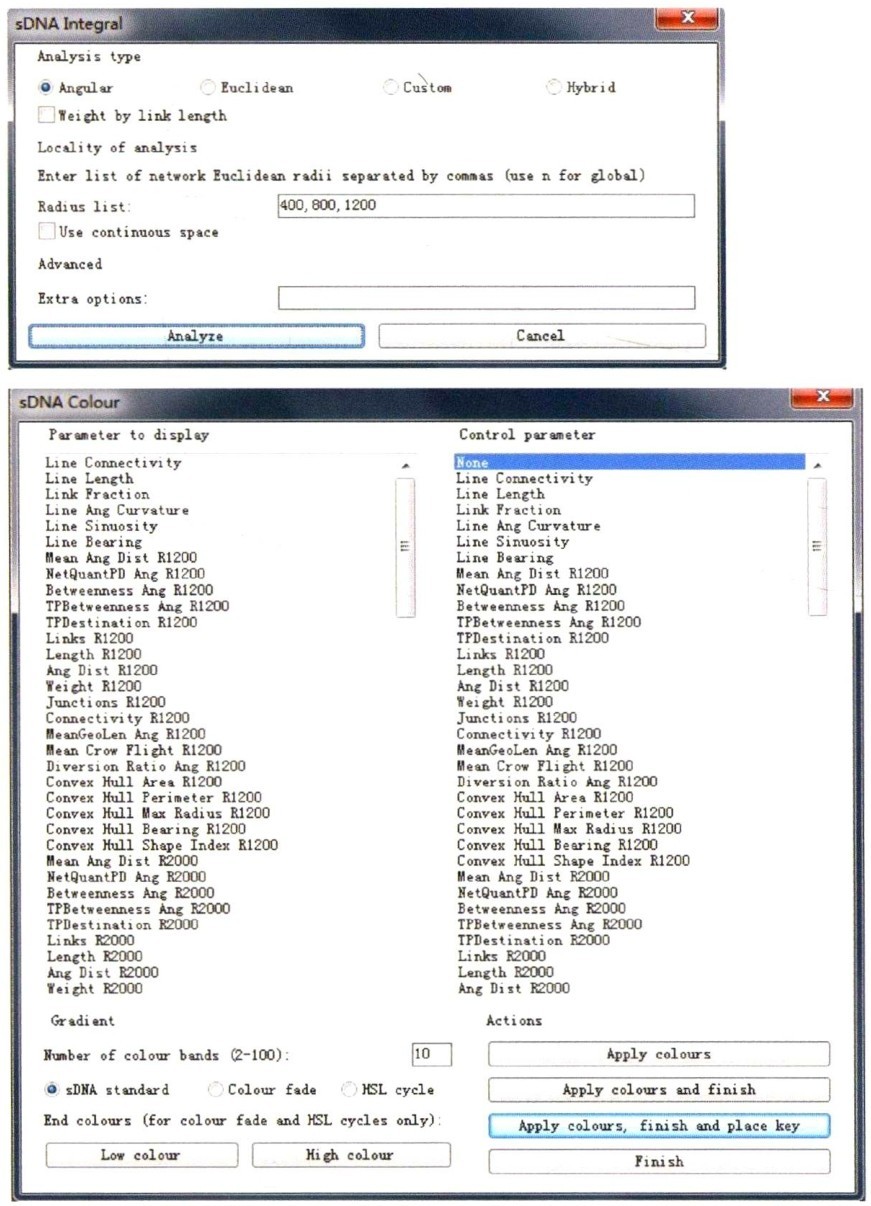

图2—4 CAD平台上的sdnaIntegral和sdnaColor工具界面

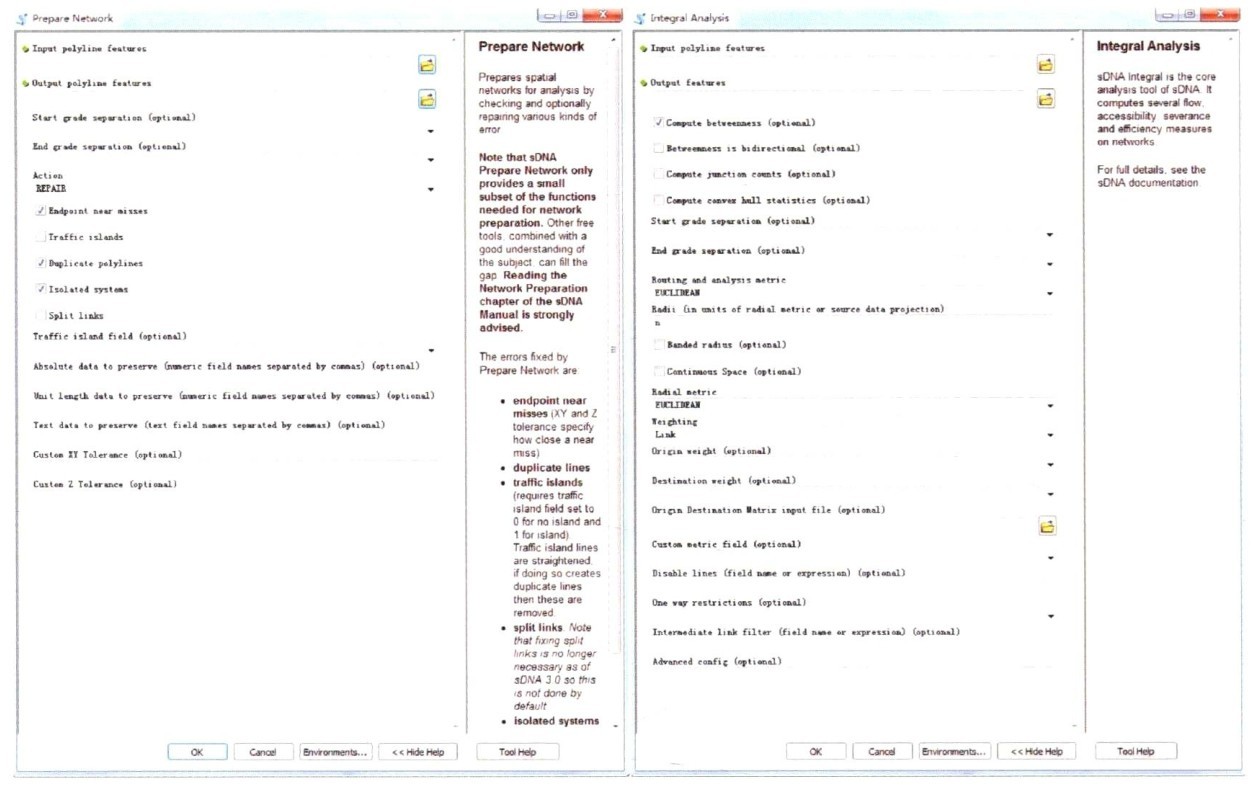

图2—5 GIS平台上的Prepare和Integral工具界面

[1] 本节中所介绍的的计算工具出处文献均在表2-2中注明,文中不再标注。

[2] Crucitti P,Latora V,Porta S. Centrality measures in spatial networks of urban streets[ ]. Physi-cal Review E,2006(73):036125

[3] Cooper C. Spatial localization of closeness and betweenness measures:a self-contradictory but use-ful form of network analysis[J]. International Journal of Geographical Information Science,2015(8): 1-17
