6.4　人工运河尺度

6.4　人工运河尺度

根据《海港总体设计规范》（JTJ 165—2013），人工运河各具体尺度如下。

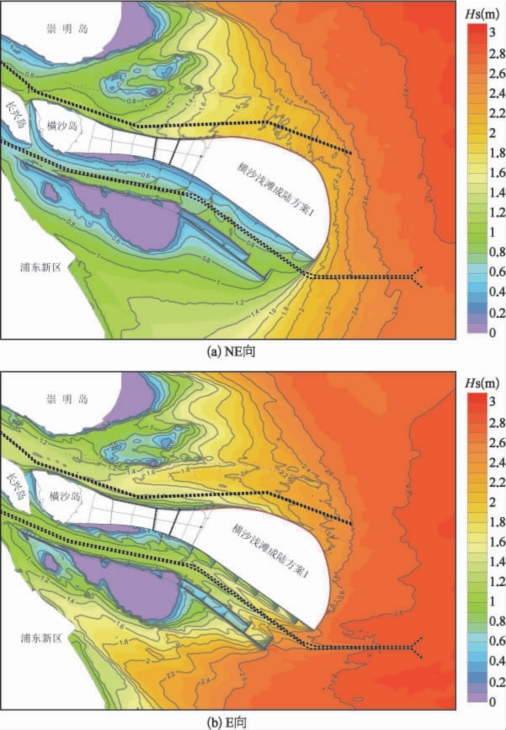

图4　6级风＋平均水位下主要波向H 13%波高分布（成陆后）

1）航道宽度

按复式双向航道计算：A＝n（L Sinγ＋B）。

复式双向航道宽：W＝（2A＋b＋2c）＋（c＋A＋b）×2。

计算得10000吨级船舶复式双向航道宽度取值为220 m；30000吨级船舶复式双向航道宽度取值为340 m。人工运河为满足万吨级以下船舶的通航需求，但为预留未来通航发展需求，人工运河航道宽度取350 m，北槽辅航道宽度取250 m。

2）航道深度

航道设计底高程Z计算：Z＝H nav－D。

航道设计水深D计算：D＝k T。

式中：T为设计船型满载吃水；k为系数，有掩护水域可取1.15～1.20；H nav为设计通航水位。

计算结果见表2，人工运河航道设计深度取值7.5 m，北槽辅航道深度取6.5 m。

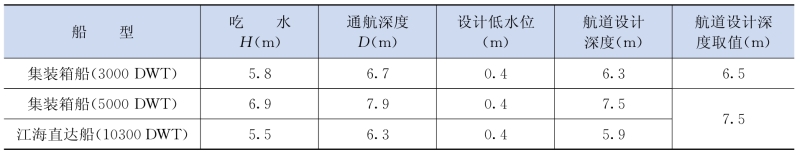

表2　设计船型通航水深及设计水深计算表
