2.5.2  竖直约束

“竖直”约束是指为对象（一条直线或两点）添加一种约束，使直线（或两点所组成的直线）与Y轴方向成0°夹角，成平行关系。

1.利用“添加几何关系”属性管理器添加“竖直约束”

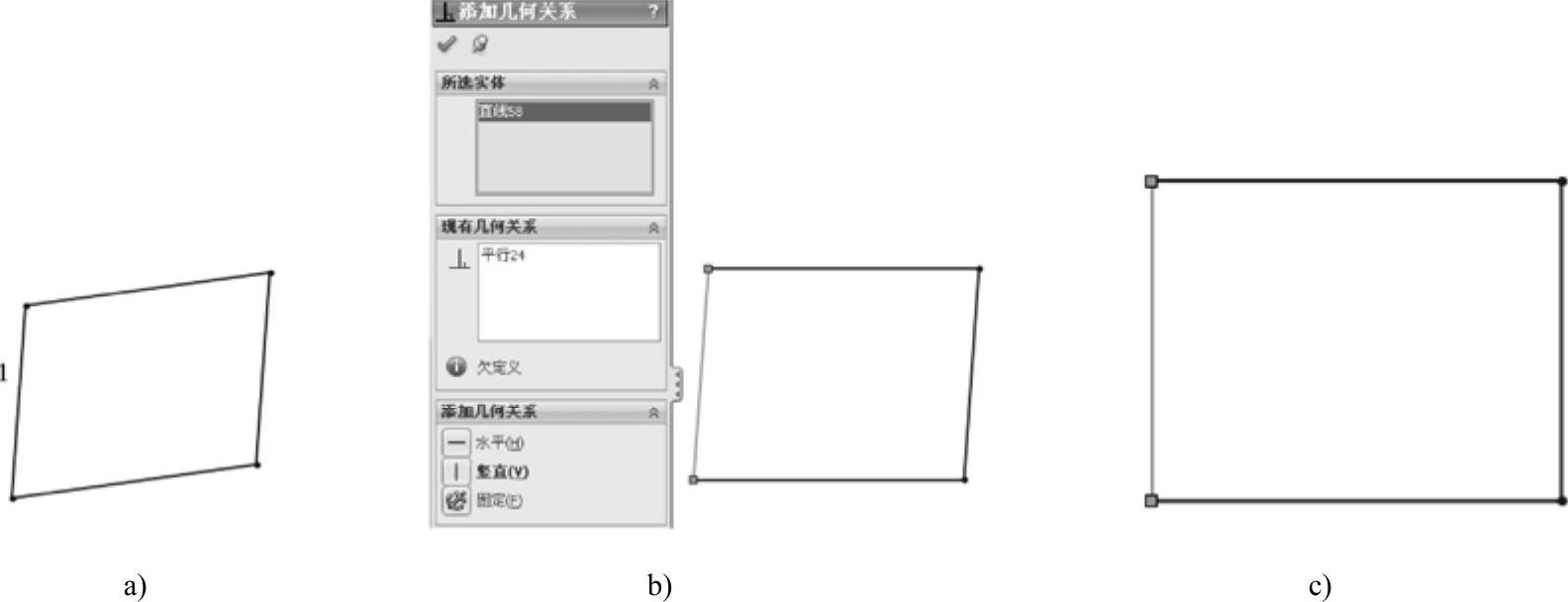

在草绘平面中绘制平行四边形，如图2-85a所示，单击“草图”工具栏中的（添加几何关系）按钮，弹出“添加几何关系”属性管理器，如图2-85b所示，在“所选实体”选项组中选择直线1，在“添加几何关系”选项组中选择“水平（H）”；如图2-85c所示为添加几何关系后的图形。

图2-85 竖直约束

a)几何图形 b)添加几何关系 c)添加几何关系结果

2.利用“线条属性”属性管理器添加“竖直约束”

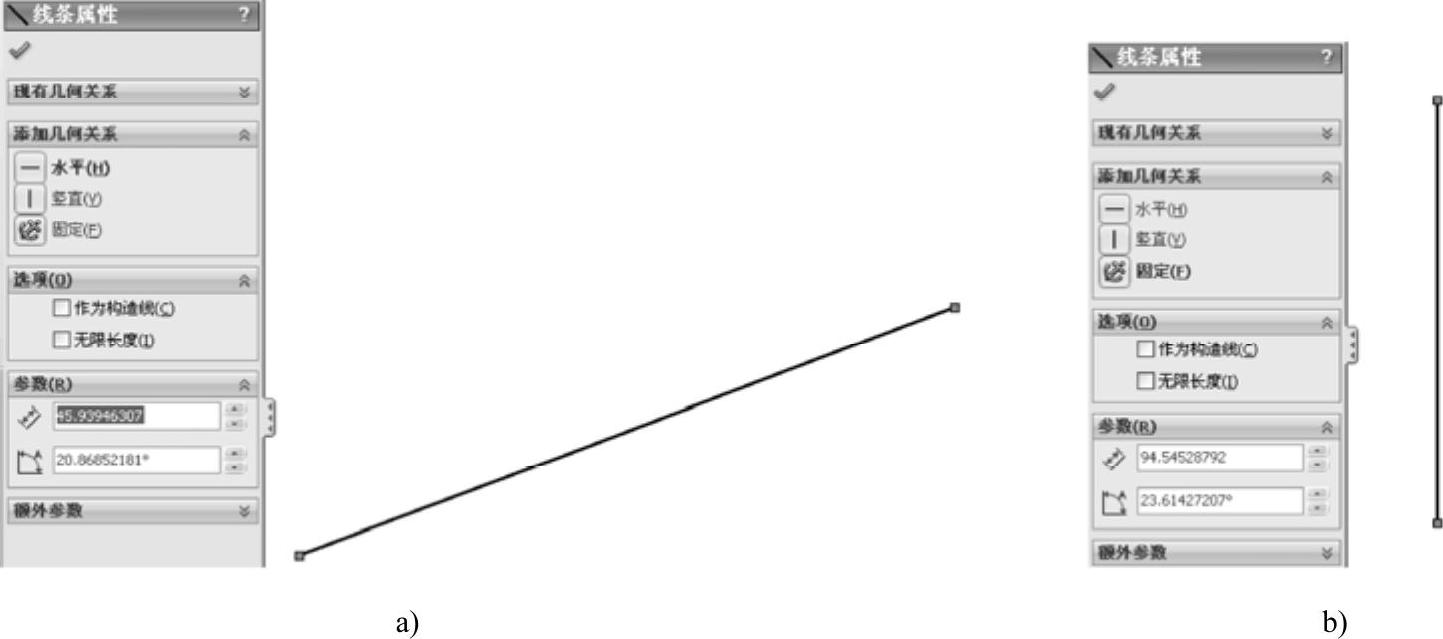

在绘制草图过程中，完成一段直线绘制后，单击鼠标左键直接选择该直线，直线变为蓝色，显示被选中，同时在左侧弹出“线条属性”对话框，如图2-86a所示，在“添加几何关系”选项组中单击“竖直（V）”按钮，完成“竖直”几何约束的添加，如图2-86b所示，单击（确定）按钮，关闭左侧属性管理器。

图2-86 “线条属性”属性管理器

a)“线条属性”属性管理器 b)添加几何关系结果
