2.5.3  共线约束

“共线”约束是指为对象（两条或多条直线）添加一种约束，使所有直线在统一无限长直线上，两两直线夹角为0°。

1.两条直线

在草绘平面中绘制几何图形，如图2-87a所示，单击“草图”工具栏中的（添加几何关系）按钮，弹出“添加几何关系”属性管理器，在“所选实体”选项组中选择两水平直线，如图2-87b所示，在“添加几何关系”选项组中选择“共线（L）”，两直线共线，“现有几何关系”选项组中显示“共线0”，如图2-87c所示。

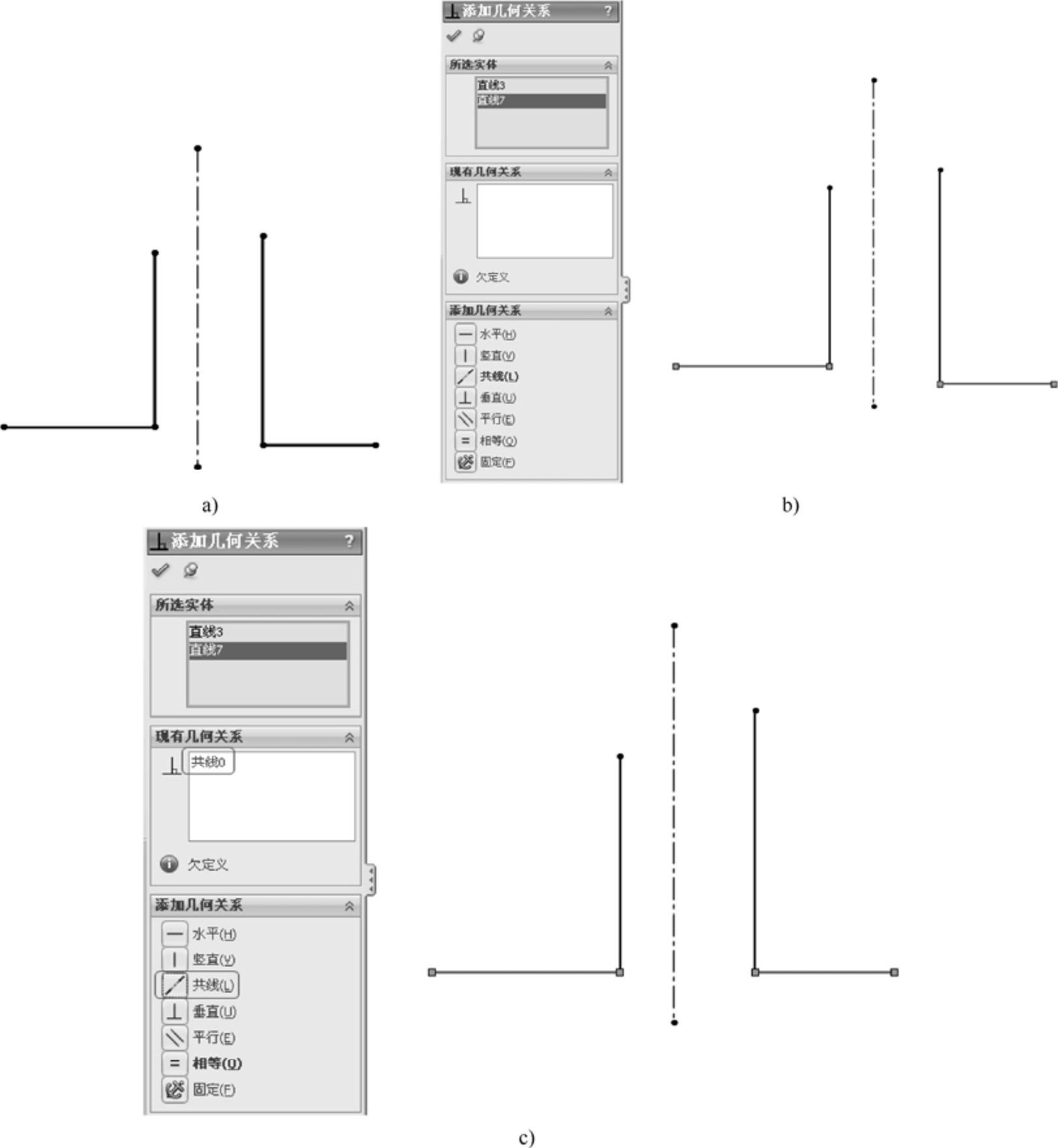

图2-87 共线约束

a)几何图形 b)添加几何关系 c)添加几何关系结果

2.多条直线

在草绘平面中绘制几何图形，如图2-88a所示，单击“草图”工具栏中的（添加几何关系）按钮，弹出“添加几何关系”属性管理器，在“所选实体”选项组中选择多条直线，选中直线显示蓝色，且两端点分别用小矩形框表示，如图2-88b所示，在“添加几何关系”选项组中选择“共线（L）”，所有直线共线，“现有几何关系”选项组中显示“共线0”，如图2-88c所示。

图2-88 共线约束

a)几何图形 b)添加几何关系 c)添加几何关系结果
