5.5.5  异型孔向导

5.5.5 异型孔向导

异型孔即具有复杂轮廓的孔，主要包括柱孔、锥孔、孔、螺纹孔、管螺纹孔和旧制孔6种。异型孔的类型和位置都是在“孔规格”属性管理器中完成。

下面介绍异型孔创建的操作步骤。

（1）创建一个新的零件文件。

（2）在左侧的FeatureManager设计树中选择“前视基准面”作为绘制图形的基准面。

（3）选择菜单栏中的“工具”→“草图绘制实体”→“矩形”命令，以原点为一角点绘制一个矩形，并标注尺寸，如图5-106所示。

（4）选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，将步骤（3）中绘制的草图拉伸成深度为60mm的实体，拉伸的实体如图5-107所示。

（5）单击选择如图5-107所示的表面1，选择菜单栏中的“插入”→“特征”→“孔”→“向导”命令，或者单击“特征”工具栏中的（异型孔向导）按钮，此时系统弹出“孔规格”属性管理器。

（6）“孔类型”选项组按照图5-108进行设置，然后单击“位置”选项卡，单击按钮，此时光标处于“绘制点”状态，在如图5-107所示的表面1上添加4个点。

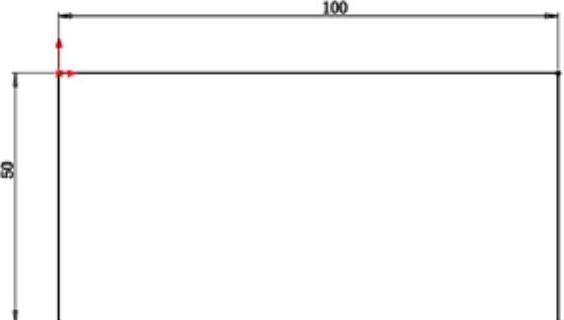

图5-106 绘制的草图

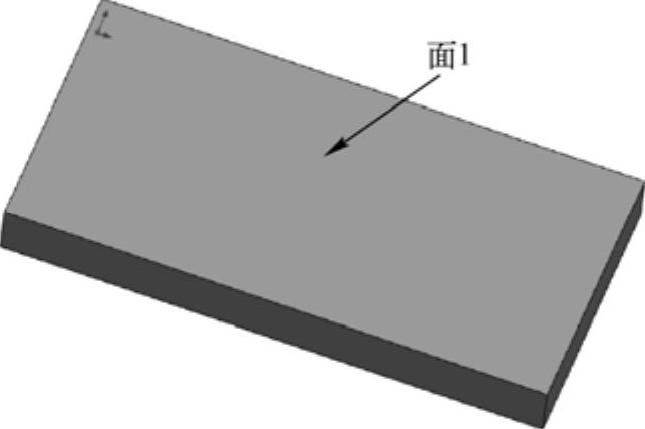

图5-107 拉伸实体

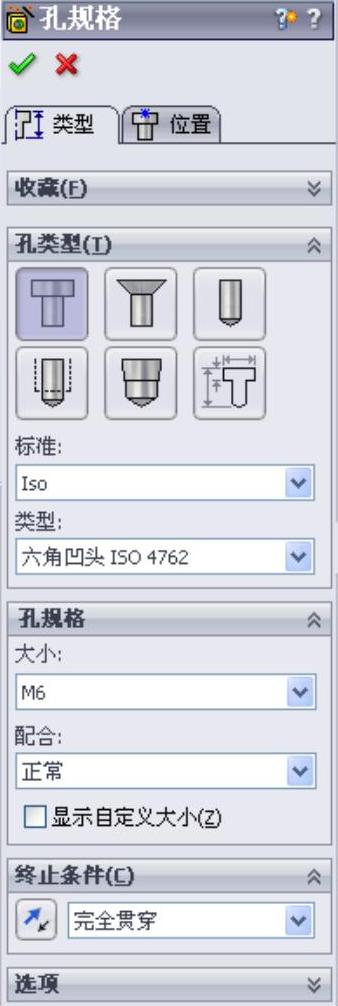

图5-108 “孔规格”属性管理器

（7）选择菜单栏中的“工具”→“标注尺寸”→“智能尺寸”命令，标注添加4个点的定位尺寸，如图5-109所示。

（8）单击“孔规格”属性管理器中的（确定）按钮，添加的孔如图5-110所示。

（9）单击右键，在弹出的快捷菜单中选择“旋转视图”命令或按住鼠标中间，绘图区出现图标，旋转视图，将视图以合适的方向显示，旋转视图后的图形如图5-111所示。

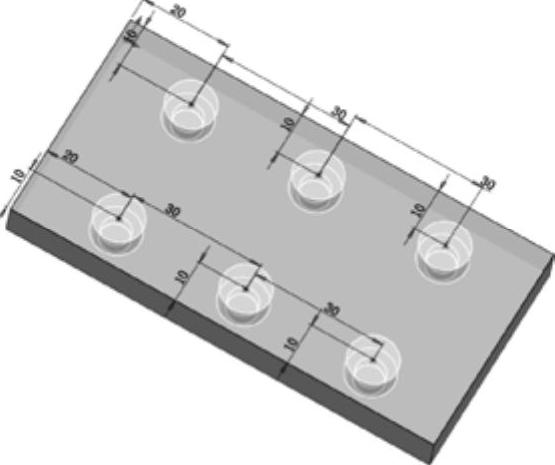

图5-109 标注孔位置

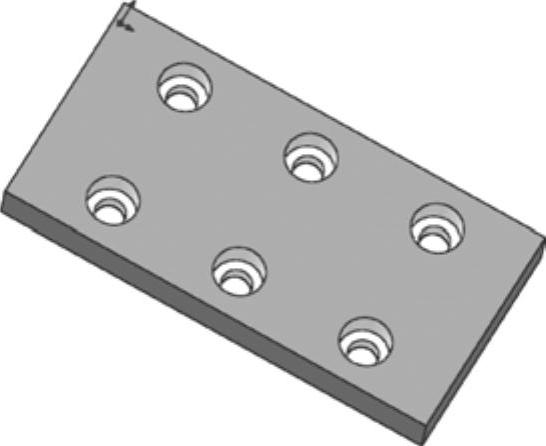

图5-110 添加孔

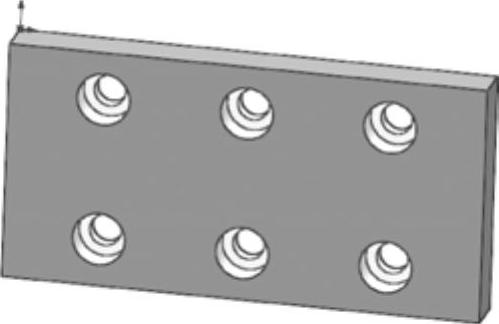

图5-111 旋转视图后的图形
