6.5  拔模特征

拔模是零件模型上常见的特征，是以指定的角度斜削模型中所选的面。经常应用于铸造零件，由于拔模角度的存在可以使型腔零件更容易脱出模具，SolidWorks提供了丰富的拔模功能。用户既可以在现有的零件上插入拔模特征，也可以在拉伸特征的同时进行拔模。本节主要介绍在现有的零件上插入拔模特征。

下面对与拔模特征有关的术语进行说明。

●拔模面：选取的零件表面，此面将生成拔模斜度。

●中性面：在拔模的过程中大小不变的固定面，用于指定拔模角的旋转轴。如果中性面与拔模面相交，则相交处即为旋转轴。

●拔模方向：用于确定拔模角度的方向。

图6-77所示是一个拔模特征的应用实例。

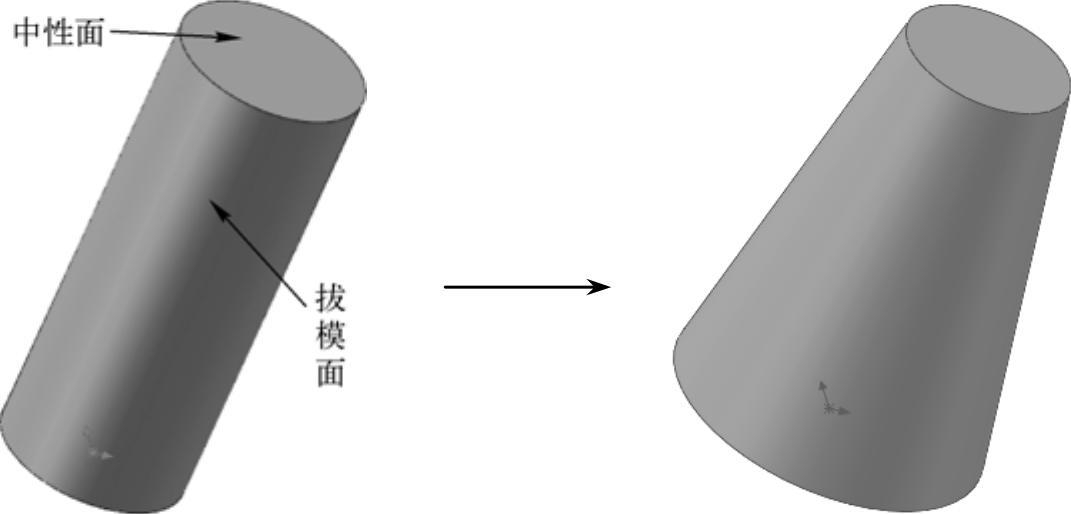

图6-77 拔模特征实例

要在现有的零件上插入拔模特征，从而以特定角度斜削所选的面，可以使用中性面拔模、分型线拔模和阶梯拔模。
