6.4.2  多厚度抽壳特征

下面介绍生成具有多厚度面抽壳特征的操作步骤。

（1）单击“特征”工具栏中的（抽壳）按钮，或选择菜单栏中的“插入”→“特征”→“抽壳”命令，系统弹出“抽壳”属性管理器。

（2）单击“参数”选项组（要移除的面）图标右侧的列表框，在图形区中选择开口面1，如图6-69所示，这些面会在该列表框中显示出来。

（3）单击“多厚度设定”选项组（多厚度面）图标右侧的列表框，激活多厚度设定。

（4）在列表框中选择多厚度面，然后在“多厚度设定”选项组的（厚度）文本框中输入对应的壁厚。

（5）重复步骤（4），直到为所有选择的多厚度面指定了厚度。

（6）如果要使壁厚添加到零件外部，则勾选“壳厚朝外”复选框。

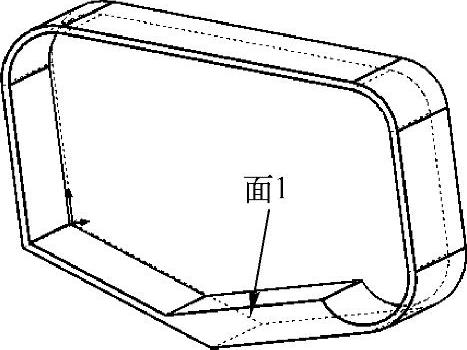

图6-69 多厚度抽壳

（7）抽壳属性设置完毕，单击（确定）按钮，生成多厚度抽壳特征，其剖视图如图6-69所示。

技巧荟萃

如果想在零件上添加圆角特征，应当在生成抽壳之前对零件进行圆角处理。
