6.4.3 实例——闪盘盖
本实例绘制的闪盘盖如图6-70所示。
图6-70 闪盘盖
思路分析
首先绘制盖轮廓草图并拉伸，然后对拉伸后的实体进行抽壳处理。绘制流程如图6-71所示。

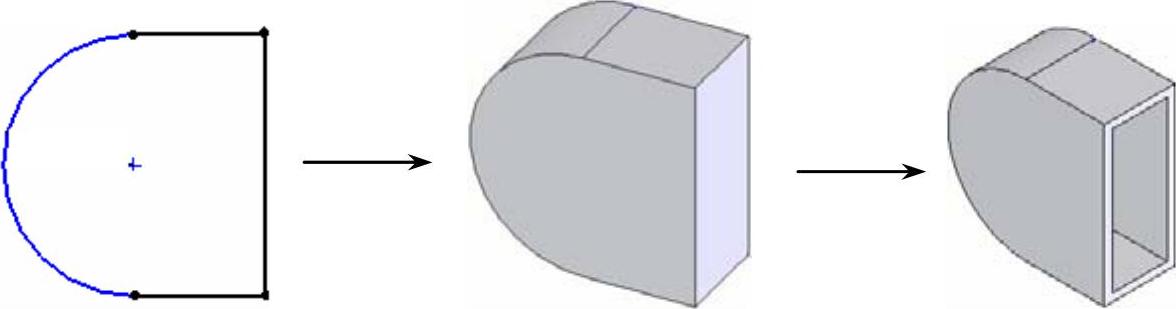

图6-71 闪盘盖绘制流程图
参见光盘
光盘\动画演示\第6章\闪盘盖.avi
绘制步骤
（1）新建文件。启动SoildWorks 2012，选择菜单栏中的“文件”→“新建”命令，创建一个新的零件文件。
（2）绘制草图。在左侧的“FeatureManager设计树”中选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（边角矩形）按钮，以原点为角点绘制一个矩形；单击“草图”工具栏中的
（3点圆弧）按钮，在矩形的左侧绘制一个圆弧。
（3）标注尺寸。单击“草图”工具栏中的
（智能尺寸）按钮，然后标注步骤（2）中绘制草图的尺寸，如图6-72所示。
（4）剪裁实体。选择菜单栏中的“工具”→“草图工具”→“剪裁”命令，或者单击“草图”工具栏中的
（裁剪实体）按钮，裁减如图6-72所示的直线1，剪裁后的图形如图6-73所示。
（5）拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出“拉伸”属性管理器。在
（深度）文本框中输入“9”，然后单击
（确定）按钮。
（6）设置视图方向。单击“标准视图”工具栏中的
（等轴测）按钮，将视图以等轴测方向显示，创建的拉伸特征如图6-74所示。

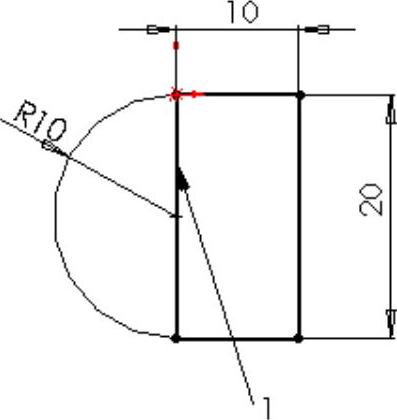

图6-72 标注尺寸
图6-73 剪裁实体

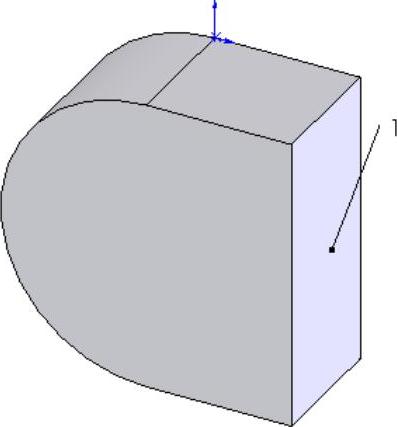

图6-74 创建拉伸特征
（7）抽壳实体。选择菜单栏中的“插入”→“特征”→“抽壳”命令，或者单击“特征”工具栏中的
（抽壳）按钮，此时系统弹出“抽壳”属性管理器。在“参数”选项组的
（厚度）文本框中输入“1”，单击
（要移除的面）图标右侧的列表框，选择如图6-74所示的面1，“抽壳”属性管理器设置如图6-75所示，单击
（确定）按钮。
（8）设置视图方向。单击“标准视图”工具栏中的
（等轴测）按钮，将视图以等轴测方向显示，抽壳实体如图6-76所示。

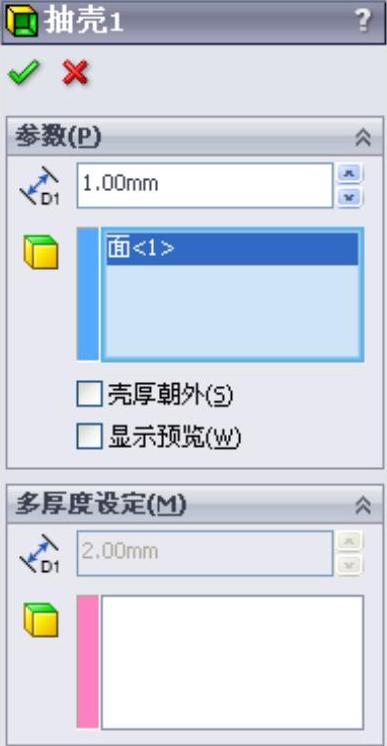

图6-75 “抽壳”属性管理器

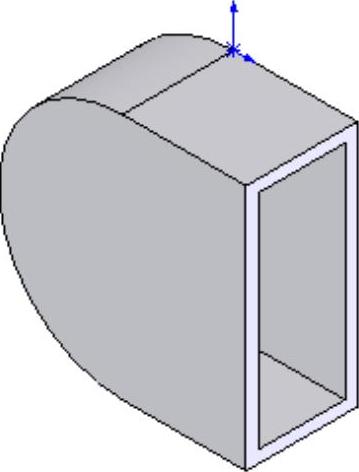

图6-76 抽壳实体
