6.5.1  中性面拔模特征

6.5.1 中性面拔模特征

下面介绍使用中性面在模型面上生成拔模特征的操作步骤。

(1)单击“特征”工具栏中的978-7-111-39309-2-Chapter06-227.jpg(拔模)按钮,或选择菜单栏中的“插入”→“特征”→“拔模”命令,系统弹出“拔模”属性管理器。

(2)在“拔模类型”选项组中,选择“中性面”选项。


(4)单击“中性面”选项组中的列表框,然后在图形区中选择面或基准面作为中性面,如图6-78所示。



(7)如果要将拔模面延伸到额外的面,从“拔模沿面延伸”下拉列表框中选择以下选项。

●沿切面:将拔模延伸到所有与所选面相切的面。

●所有面:所有从中性面拉伸的面都进行拔模。

●内部的面:所有与中性面相邻的内部面都进行拔模。

●外部的面:所有与中性面相邻的外部面都进行拔模。

●无:拔模面不进行延伸。

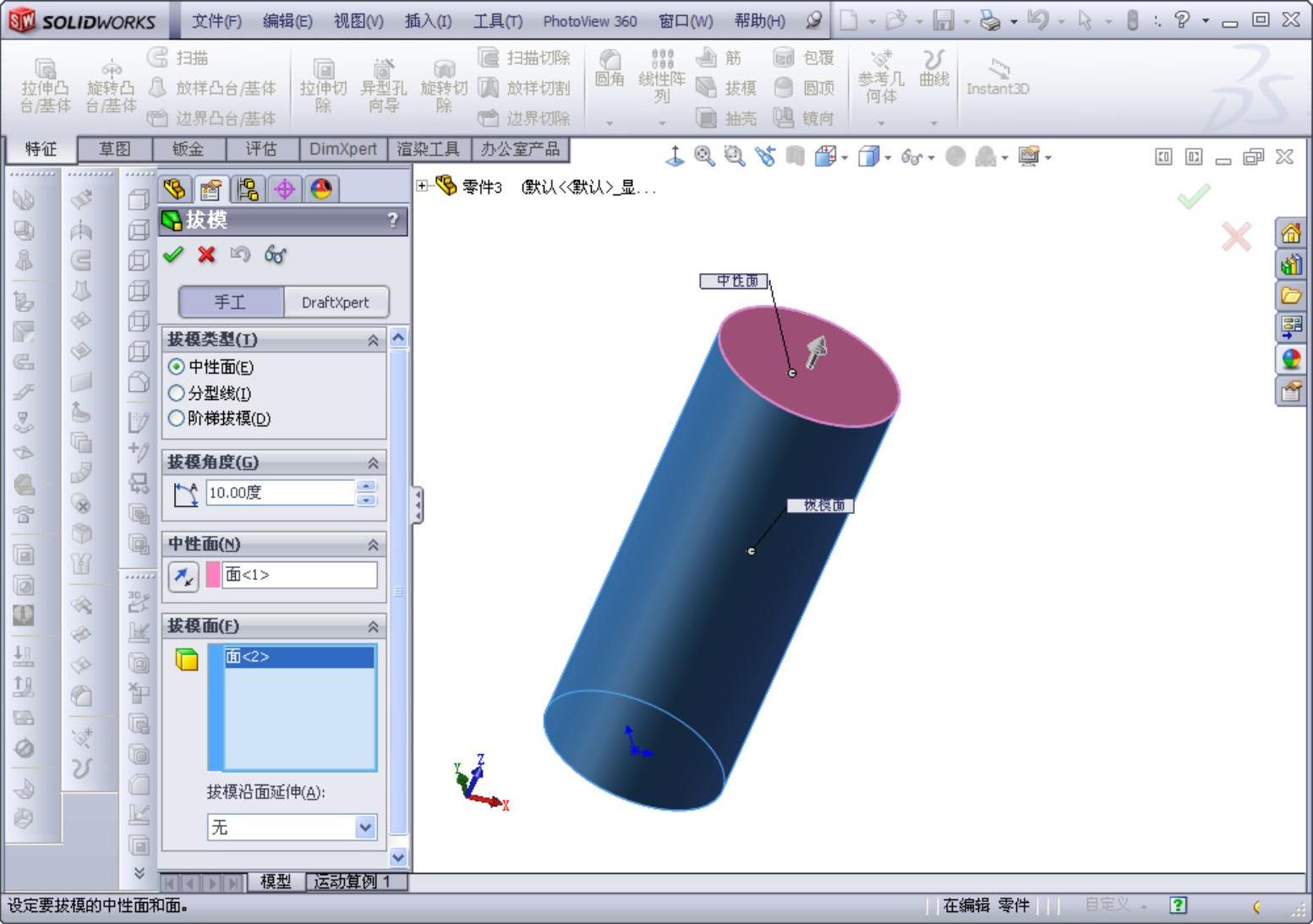

图6-78 选择中性面
