6.5.2  分型线拔模特征

6.5.2 分型线拔模特征

利用分型线拔模可以对分型线周围的曲面进行拔模。下面介绍插入分型线拔模特征的操作步骤。

（1）单击“特征”工具栏中的（拔模）按钮，或选择菜单栏中的“插入”→“特征”→“拔模”命令，系统弹出“拔模”属性管理器。

（2）在“拔模类型”选项组中，选择“分型线”选项。

（3）在“拔模角度”选项组的（角度）文本框中指定拔模角度。

（4）单击“拔模方向”选项组中的列表框，然后在图形区中选择一条边线或一个面来指示拔模方向。

（5）如果要向相反的方向生成拔模，单击（反向）按钮。

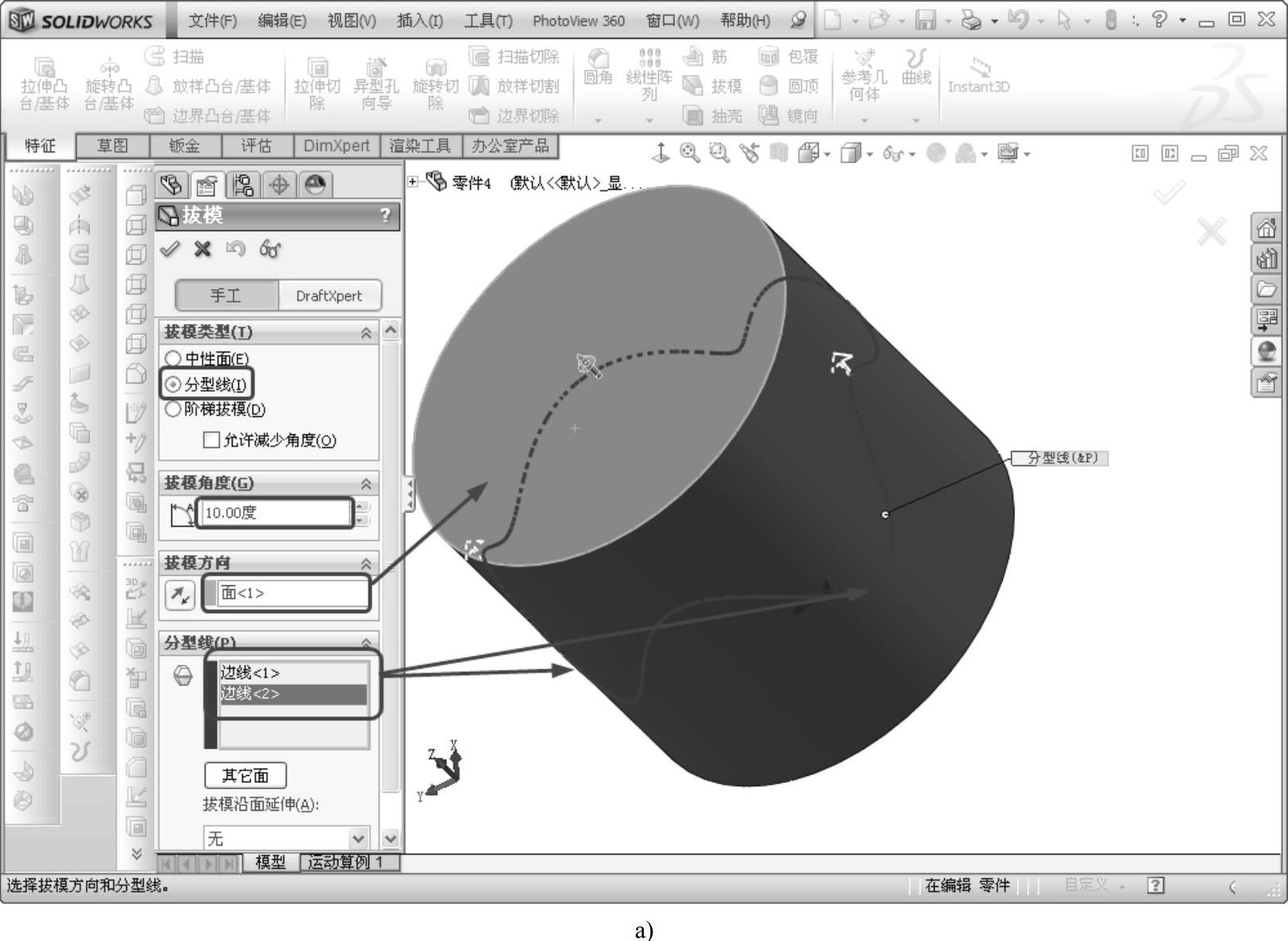

（6）单击“分型线”选项组（分型线）图标右侧的列表框，在图形区中选择分型线，如图6-79a所示。

（7）如果要为分型线的每一线段指定不同的拔模方向，单击“分型线”选项组（分型线）图标右侧列表框中的边线名称，然后单击“其他面”按钮。

（8）在“拔模沿面延伸”下拉列表框中选择拔模沿面延伸类型。

●无：只在所选面上进行拔模。

●沿相切面：将拔模延伸到所有与所选面相切的面。

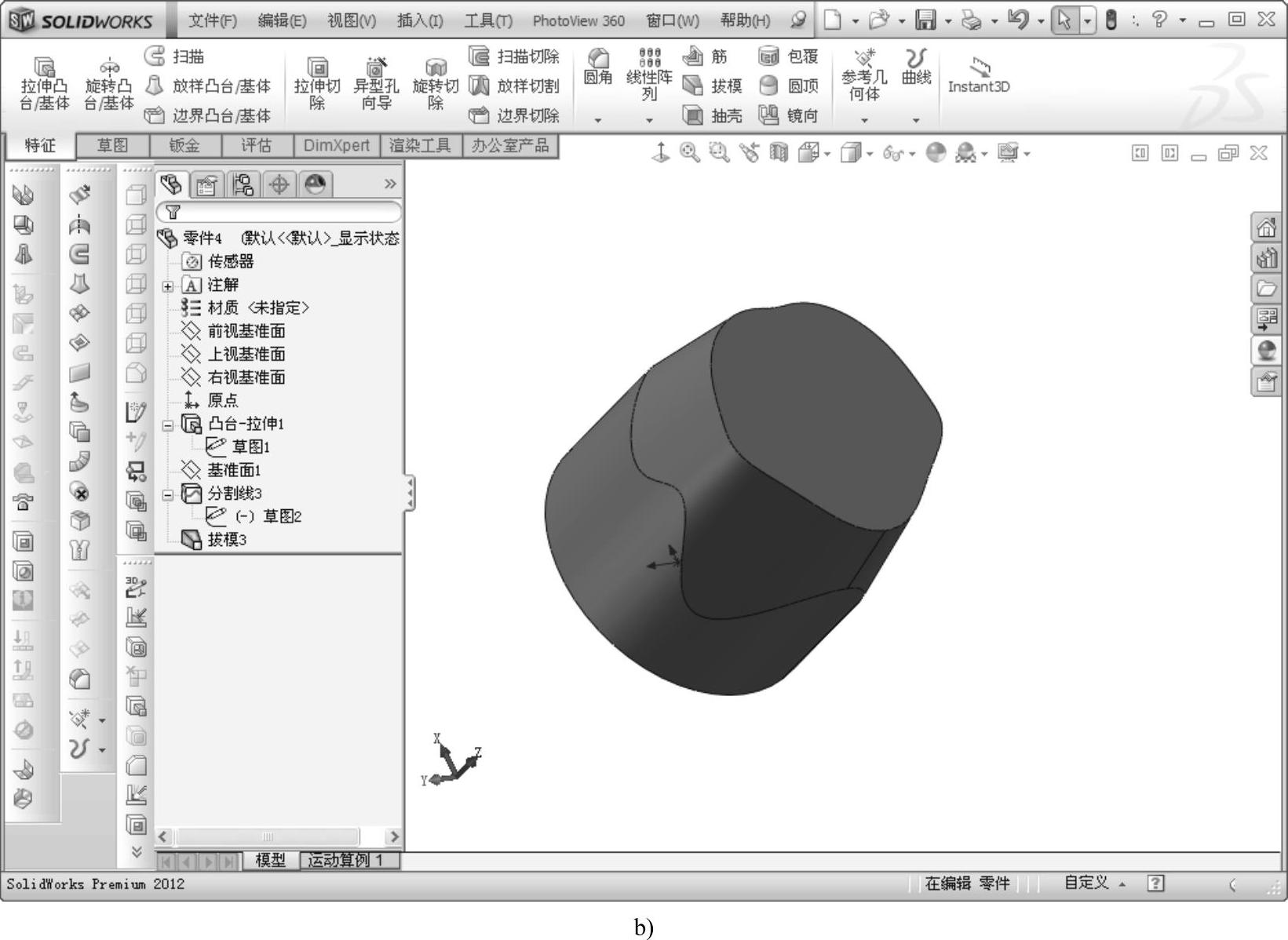

（9）拔模属性设置完毕，单击（确定）按钮，完成分型线拔模特征，如图6-79b所示。

图6-79 分型线拔模（续）

a)设置分型线拔模 b)分型线拔模效果

技巧荟萃

拔模分型线必须满足以下条件：①在每个拔模面上至少有一条分型线段与基准面重合；②其他所有分型线段处于基准面的拔模方向；③没有分型线段与基准面垂直。
