9.2.6 替换面

替换面是指以新曲面实体来替换曲面或者实体中的面。替换曲面实体不必与旧的面具有相同的边界。在替换面时，原来实体中的相邻面自动延伸并剪裁到替换曲面实体。

替换面通常有以下几种情况。

●以一曲面实体替换另一个或者一组相联的面。

●在单一操作中，用一相同的曲面实体替换一组以上相联的面。

●在实体或曲面实体中替换面。

在上面的几种情况中，比较常用的是用一曲面实体替换另一个曲面实体中的一个面。下面介绍替换面的操作步骤。

（1）选择菜单栏中的“插入”→“面”→“替换”命令，或者单击“曲面”工具栏中的（替换面）按钮，系统弹出“替换面1”属性管理器。

（2）在（替换的目标面）列表框中，单击选择如图9-56所示的面2；在（替换曲面）列表框中，单击选择如图9-56所示的曲面1，属性管理器设置如图9-57所示。

（3）单击（确定）按钮，生成的替换面如图9-58所示。

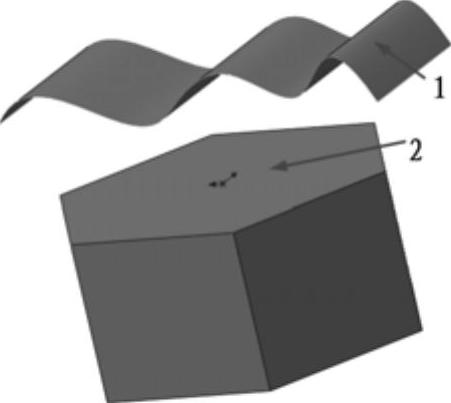

图9-56 打开的文件实体

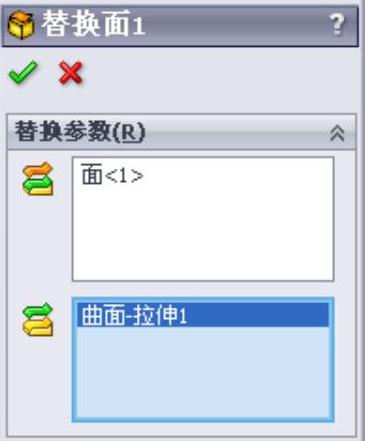

图9-57 “替换面”属性管理器

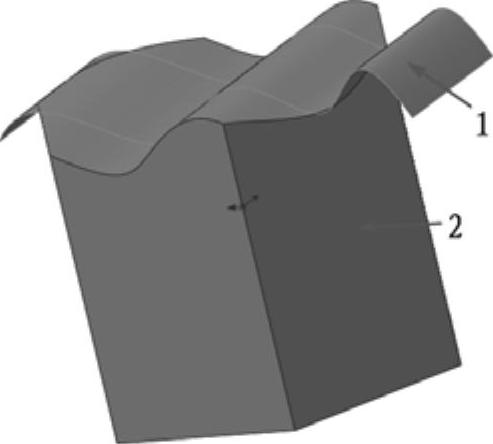

图9-58 创建替换面

（4）右击图9-58所示的曲面1，在系统弹出的快捷菜单中单击（隐藏）按钮，如图9-59所示。隐藏目标面后的实体如图9-60所示。

在替换面中，替换的面有两个特点：一是必须替换，必须相联；二是不必相切。替换曲面实体可以是以下几种类型之一。

●任何类型的曲面特征，如拉伸、放样等。

●缝合曲面实体或者复杂的输入曲面实体。

●通常比正替换的面要宽和长，但在某些情况下，当替换曲面实体比要替换的面小的时候，替换曲面实体会自动延伸以与相邻面相遇。

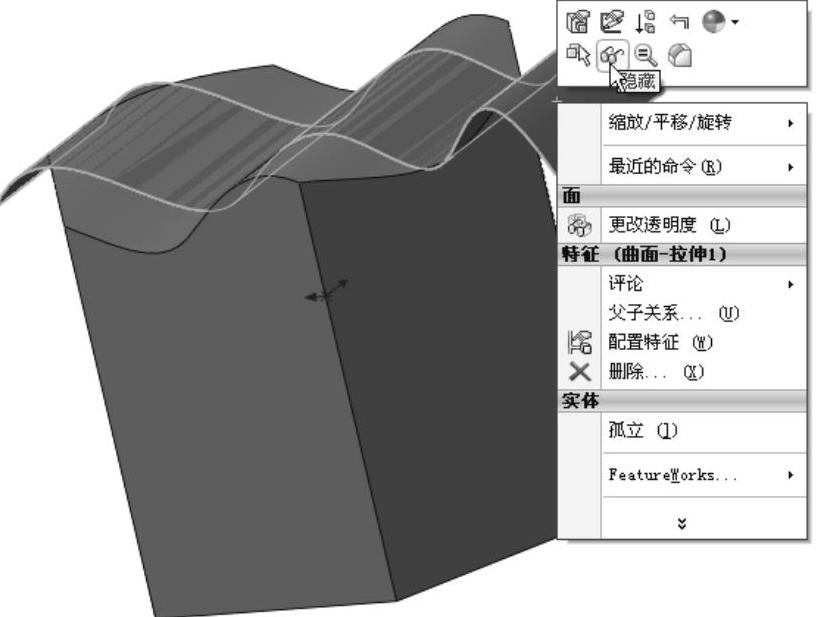

图9-59 快捷菜单

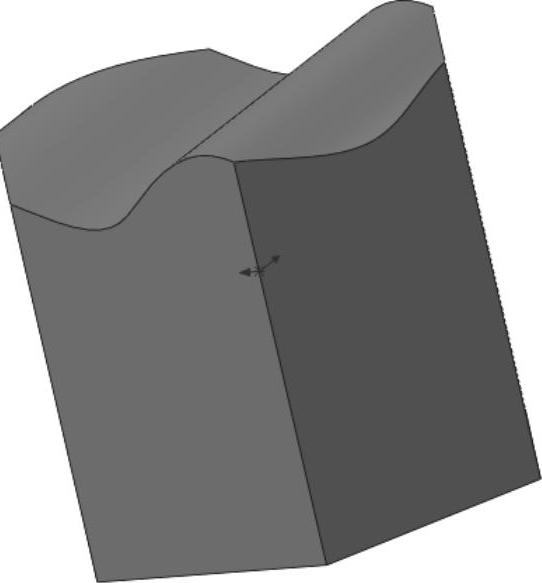

图9-60 隐藏目标面后的实体
