9.2.7  删除面

9.2.7 删除面

删除面通常有以下几种情况。

●删除：从曲面实体删除面，或者从实体中删除一个或多个面来生成曲面。

●删除和修补：从曲面实体或者实体中删除一个面，并自动对实体进行修补和剪裁。

●删除和填充：删除面并生成单一面，将任何缝隙填补起来。

下面介绍删除面的操作步骤。

（1）选择菜单栏中的“插入”→“面”→“删除”命令，或者单击“曲面”工具栏中的（删除面）按钮，系统弹出“删除面”属性管理器。

（2）在（要删除的面）列表框中，单击选择如图9-61所示的面1；在“选项”选项组中点选“删除”单选钮，如图9-62所示。

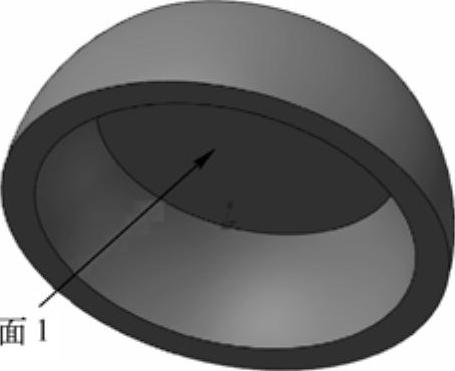

图9-61 打开的文件实体

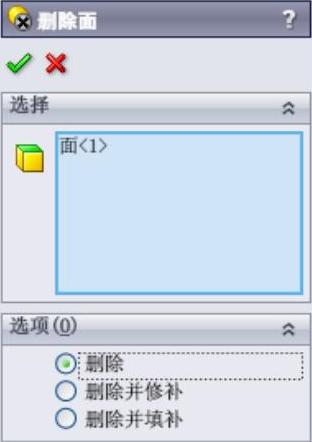

图9-62 “删除面”属性管理器1

（3）单击（确定）按钮，将选择的面删除，删除面后的实体如图9-63所示。

（4）执行删除面命令，可以将指定的面删除并修补。以图9-63所示的实体为例，执行删除面命令时，在“删除面”属性管理器的（要删除的面）列表框中，单击选择如图9-61所示的面1；在“选项”选项组中点选“删除并修补”单选钮，然后单击（确定）按钮，面1被删除并修补。删除并修补面后的实体如图9-64所示。

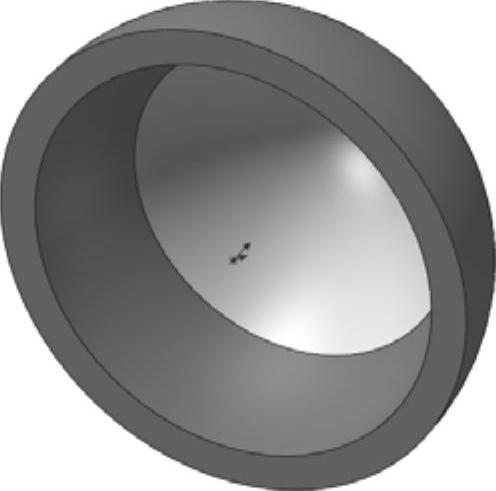

图9-63 删除面后的实体

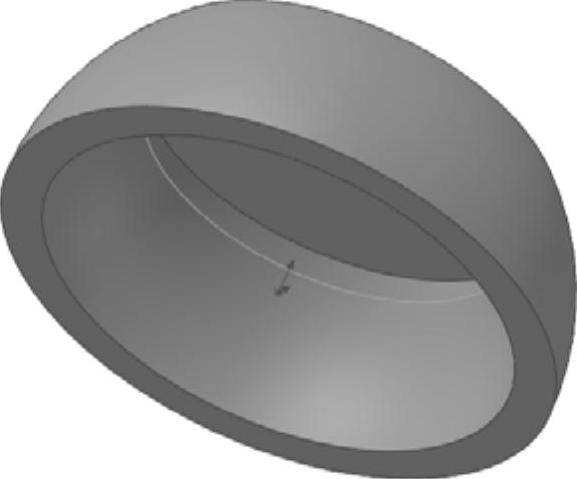

图9-64 删除并修补面后的实体

执行删除面命令，可以将指定的面删除并填充删除面后的实体。以图9-61所示的实体为例，执行删除面命令时，在“删除面”属性管理器的（要删除的面）列表框中，单击选择如图9-61所示的面1；在“选项”选项组中点选“删除并填补”单选钮，并勾选“相切填充”复选框，“删除面”属性管理器设置如图9-65所示。单击（确定）按钮，面1被删除并相切填充。删除和填充面后的实体如图9-66所示。

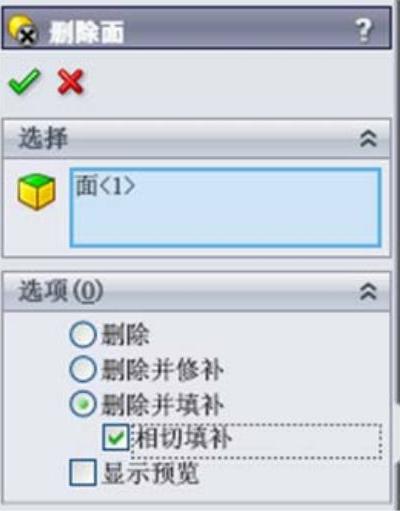

图9-65 “删除面”属性管理器2

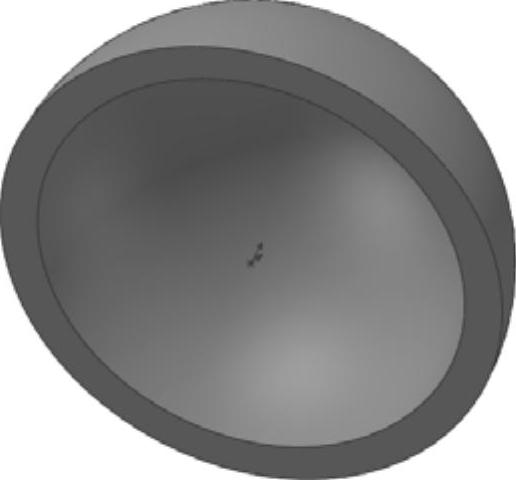

图9-66 删除和填充面后的实体
