9.2.9 实例——吹风机
吹风机模型如图9-72所示。
思路分析
本例绘制的吹风机模型主要用曲面操作，通过旋转曲面和拉伸曲面确定模型基本形状，其次使用剪裁曲面修饰局部，流程图如图9-73所示。

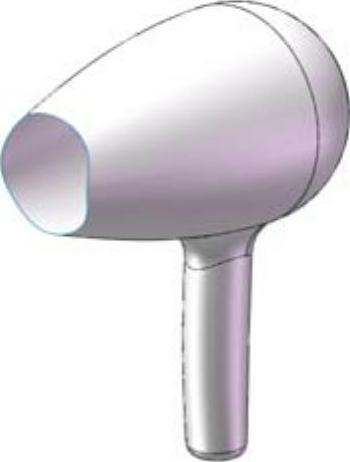

图9-72 吹风机

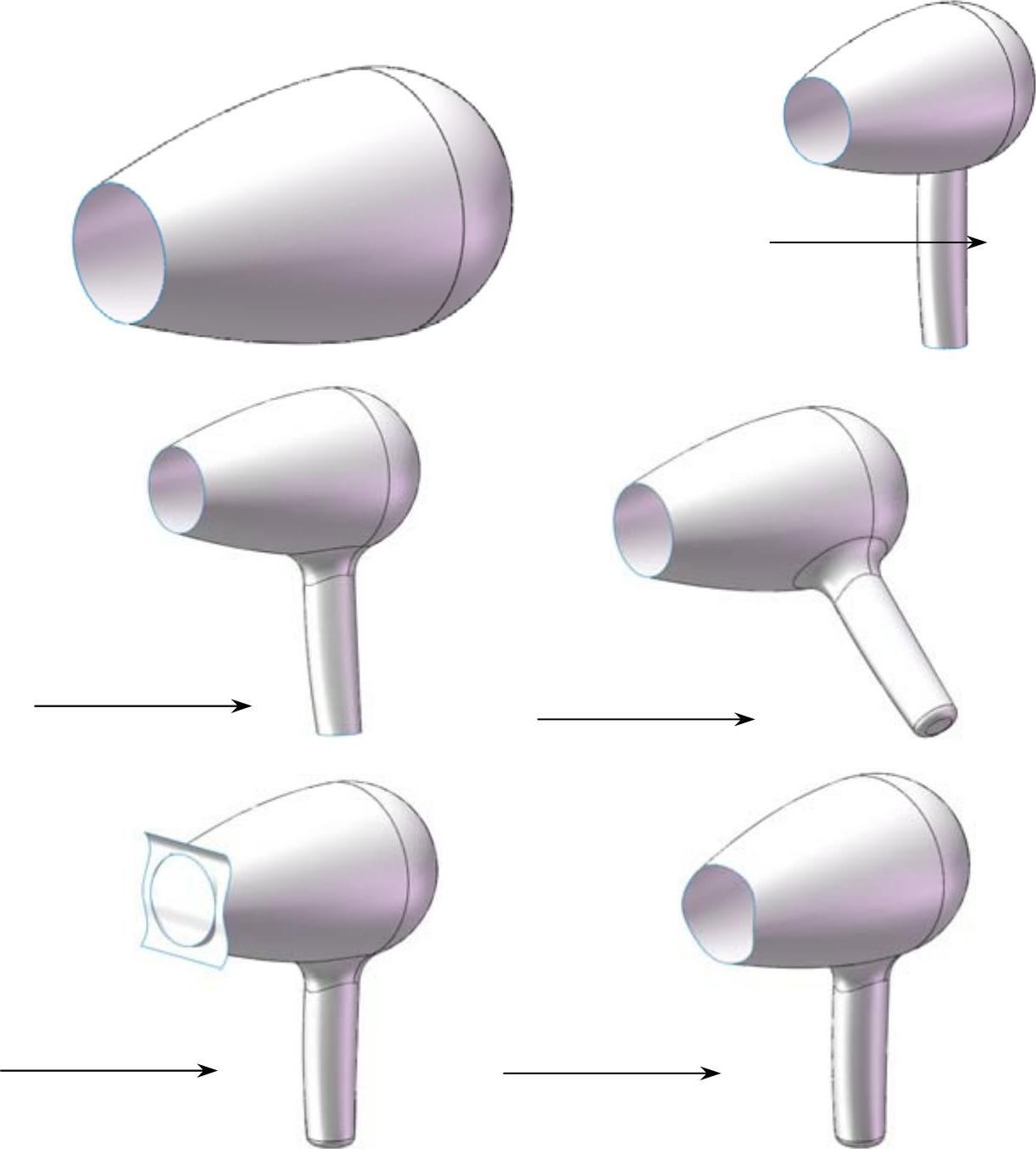

图9-73 吹风机绘制流程图
参见光盘
光盘\动画演示\第9章\吹风机.avi
（1）新建文件。选择菜单栏中的“文件”→“新建”命令，或者单击“标准”工具栏中的
（新建）按钮，在弹出的“新建SolidWorks文件”对话框中先单击
（零件）按钮，再单击“确定”按钮，创建一个新的零件文件。

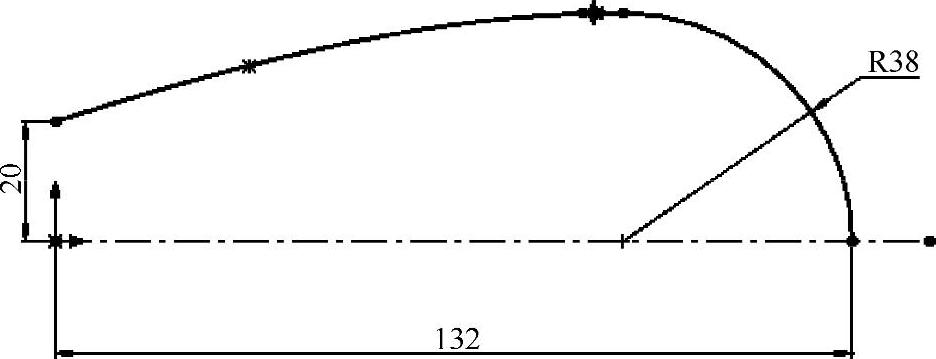

（2）绘制草图1。在左侧“FeatureManager设计树”中用鼠标选择“前视基准面”，作为绘制图形的基准面。单击“草图”工具栏中的
（中心线）按钮、
（样条曲线）按钮和
（圆心/起/终点圆弧）按钮，绘制如图9-74所示的草图并标注尺寸。
图9-74 草图标注1

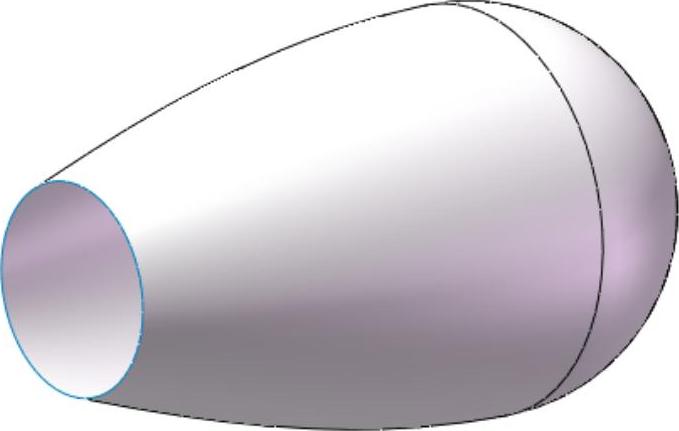

（3）旋转曲面。选择菜单栏中的“插入”→“曲面”→“旋转曲面”命令，或者单击“曲面”工具栏中的
（旋转曲面）按钮，此时系统弹出如图9-75所示的“曲面-旋转”属性管理器，在“旋转轴”一栏中，用鼠标选择图9-74中的水平中心线，单击属性管理器中的
（确定）按钮，结果如图9-76所示。

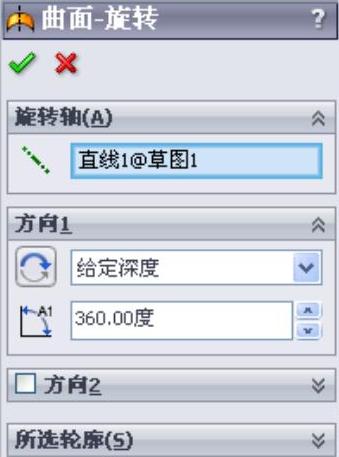

图9-75 “曲面-旋转”属性管理器
图9-76 旋转曲面

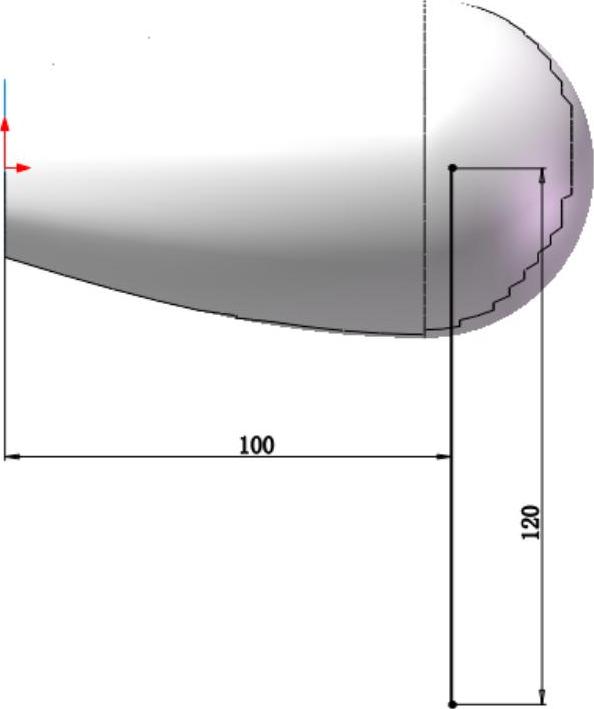

（4）绘制草图2。在左侧的“FeatureManager设计树”中用鼠标选择“上视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（直线）按钮，绘制如图9-77所示的草图并标注尺寸。
（5）绘制草图3。在左侧的“FeatureManager设计树”中用鼠标选择“上视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（三点圆弧）按钮，绘制如图9-78所示的草图并标注尺寸。
图9-77 草图标注2
图9-78 草图标注3
（6）绘制草图4。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（圆）按钮，绘制如图9-79所示的草图并标注尺寸。

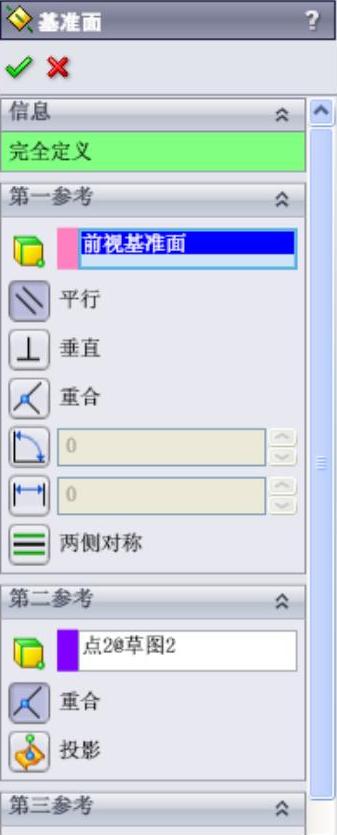

（7）创建基准面。选择菜单栏中的“插入”→“参考几何体”→“基准面”命令，或者单击“参考几何体”工具栏中的
（基准面）按钮，此时系统弹出如图9-80所示的“基准面”属性管理器。选择“前视基准面”为第一参考。选择图9-81所示的草图2中直线下端点为第二参考，单击属性管理器中的
（确定）按钮，结果如图9-81所示。
图9-79 草图标注4
图9-80 “基准面”属性管理器

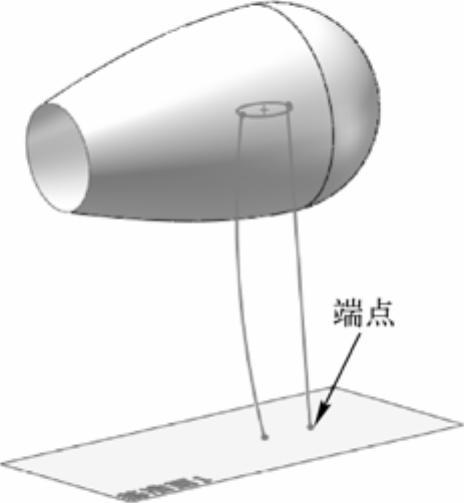

图9-81 创建基准面1

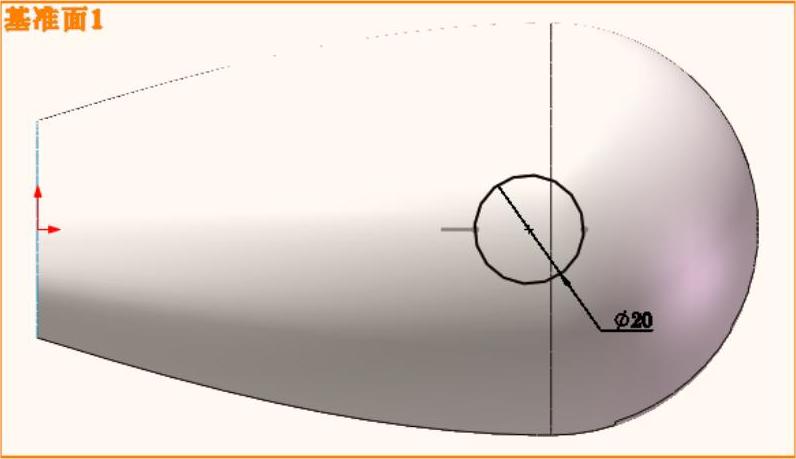

（8）绘制草图5。在左侧的“FeatureManager设计树”中用鼠标选择“基准面1”作为绘制图形的基准面。单击“草图”工具栏中的
（圆）按钮，绘制如图9-82所示的草图并标注尺寸。
图9-82 草图标注5
（9）放样曲面。选择菜单栏中的“插入”→“曲面”→“放样曲面”命令，或者单击“曲面”工具栏中的
（放样曲面）按钮，此时系统弹出如图9-83所示的“曲面-放样”属性管理器。用鼠标选择草图4和草图5为放样轮廓，选择草图2和草图3为引导线，单击属性管理器中的
（确定）按钮，隐藏基准面1结果如图9-84所示。

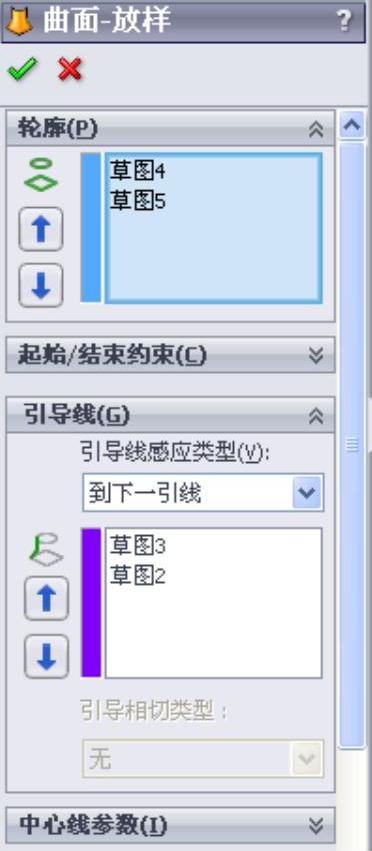

图9-83 “曲面-放样”属性管理器

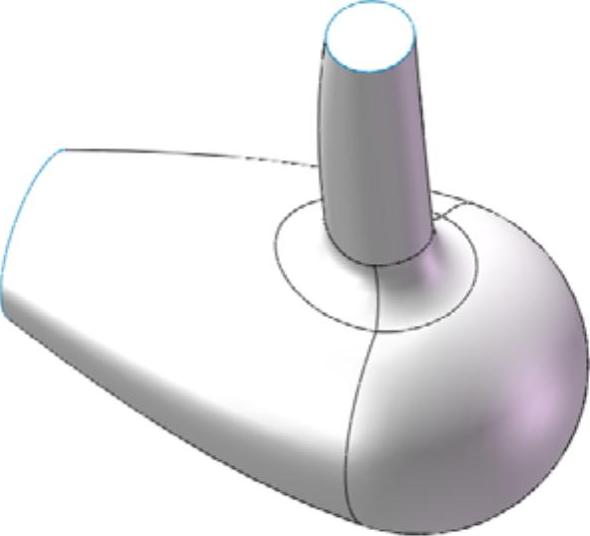

图9-84 放样结果1

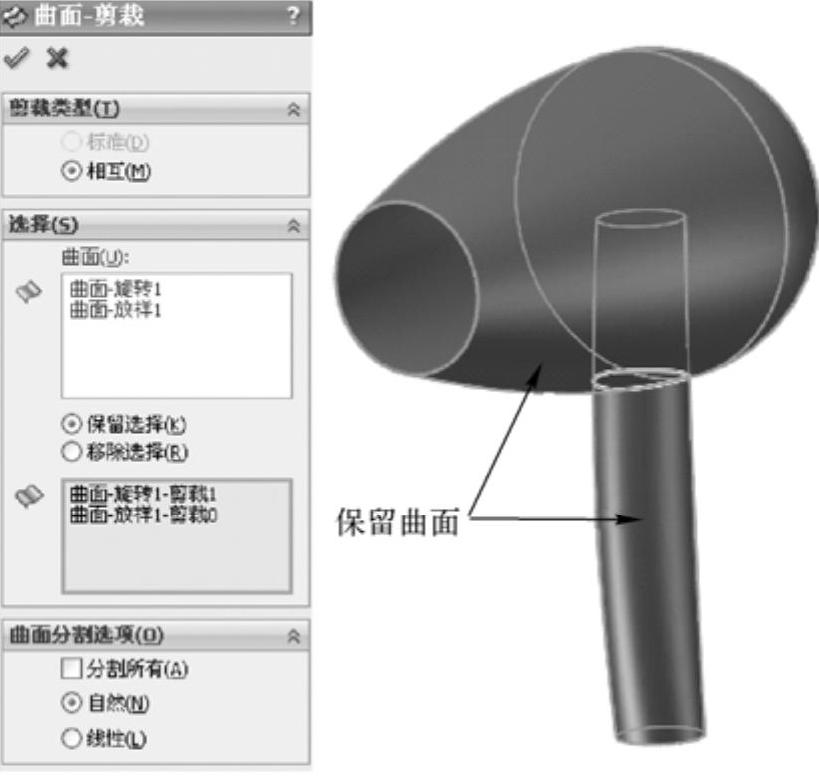

（10）裁剪曲面。选择菜单栏中的“插入”→“曲面”→“剪裁曲面”命令，或者单击“曲面”工具栏中的
（剪裁曲面）按钮，此时系统弹出如图9-85所示的“曲面-剪裁”属性管理器。在属性管理器中选择剪裁类型为“相互”，在视图中选择旋转曲面和放样曲面为剪裁曲面，选择如图9-85所示的两个面为保留曲面。单击属性管理器中的
（确定）按钮，结果如图9-86所示。
图9-85 “曲面-剪裁”属性管理器

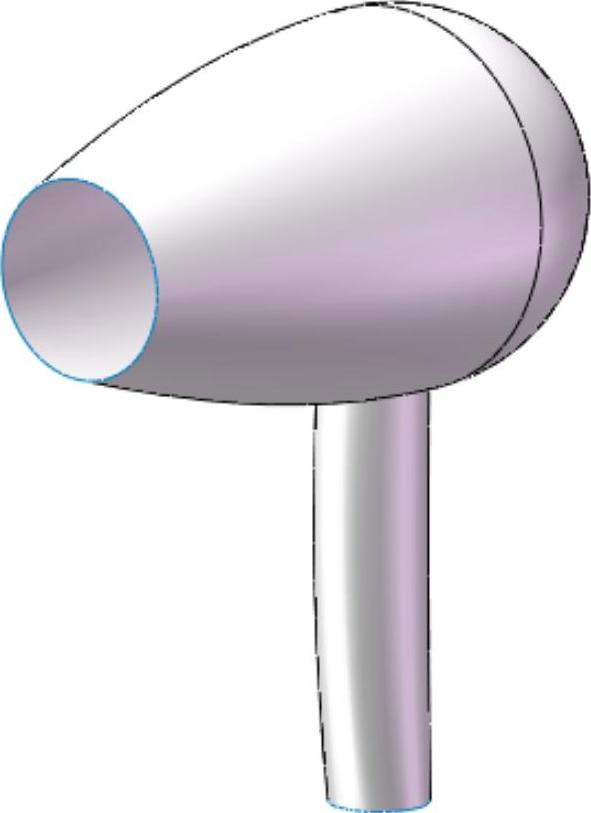

图9-86 裁剪结果
（11）圆角处理。选择菜单栏中的“插入”→“特征”→“圆角”命令，或者单击“特征”工具栏中的
（圆角）按钮，此时系统弹出“圆角”属性管理器。在属性管理器中输入圆角半径为“15”，在视图中选择如图9-87所示的边线。单击属性管理器中的
（确定）按钮，结果如图9-88所示。

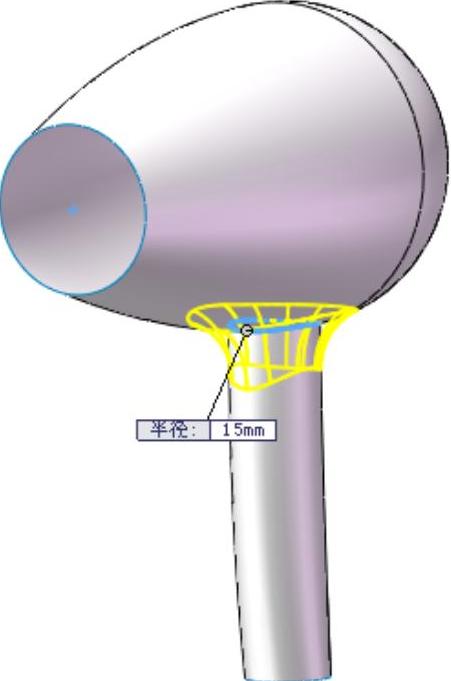

图9-87 选择圆角边线
图9-88 圆角结果

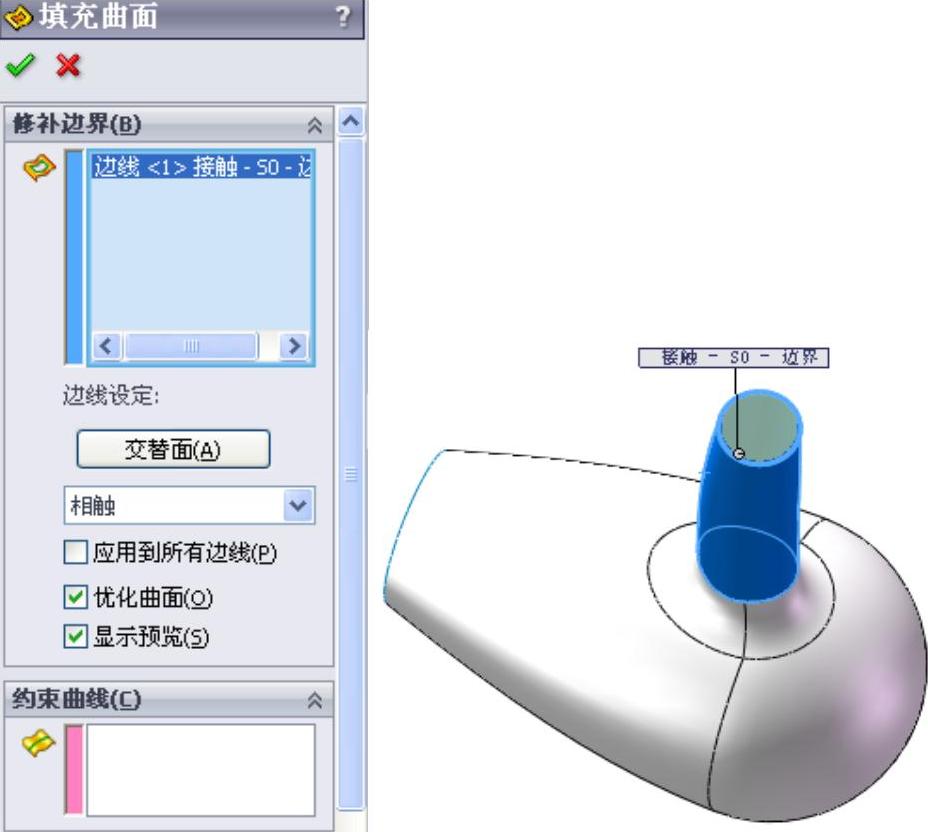

（12）填充曲面。选择菜单栏中的“插入”→“曲面”→“填充”命令，或者单击“曲面”工具栏中的

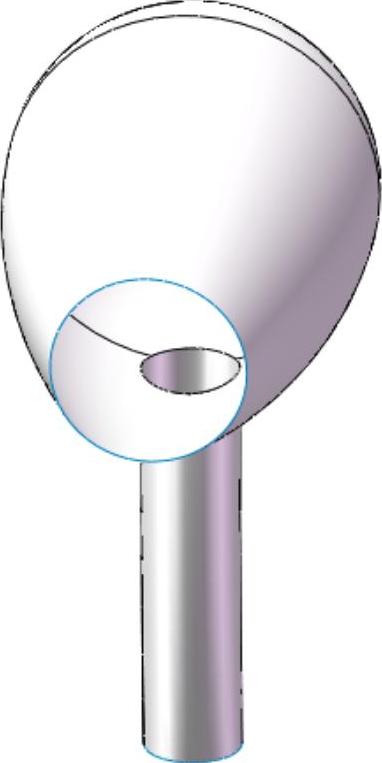

（填充曲面）按钮，此时系统弹出如图9-89所示的“填充曲面”属性管理器。在视图中选择如图9-89所示的边线。单击属性管理器中的
（确定）按钮，结果如图9-90所示。
图9-89 “填充曲面”属性管理器
图9-90 填充曲面结果

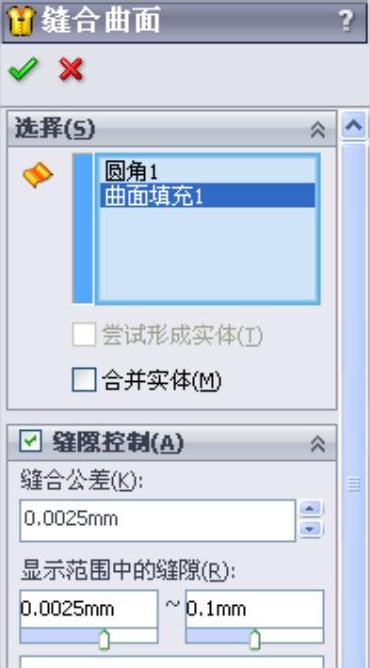

（13）缝合曲面。选择菜单栏中的“插入”→“曲面”→“缝合曲面”命令，或者单击“曲面”工具栏中的
（缝合曲面）按钮，此时系统弹出如图9-91所示的“缝合曲面”属性管理器。在视图中选择圆角后的曲面和填充曲面。单击属性管理器中的
（确定）按钮，结果如图9-92所示。
（14）圆角处理。选择菜单栏中的“插入”→“特征”→“圆角”命令，或者单击“特征”工具栏中的

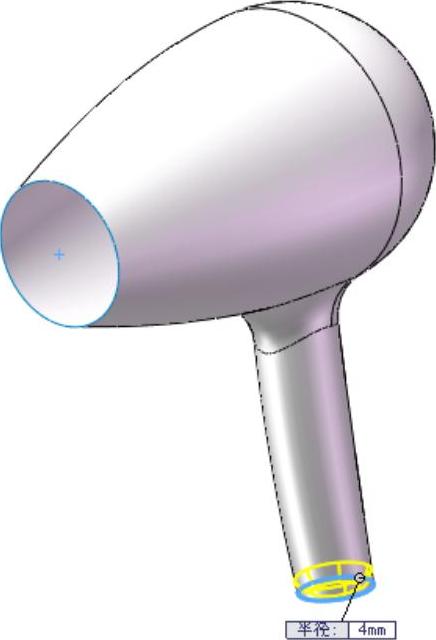

（圆角）按钮，此时系统弹出“圆角”属性管理器。在属性管理器中输入圆角半径为“4”，在视图中选择如图9-92所示的边线。单击属性管理器中的
（确定）按钮，结果如图9-93所示。
图9-91 “缝合曲面”属性管理器

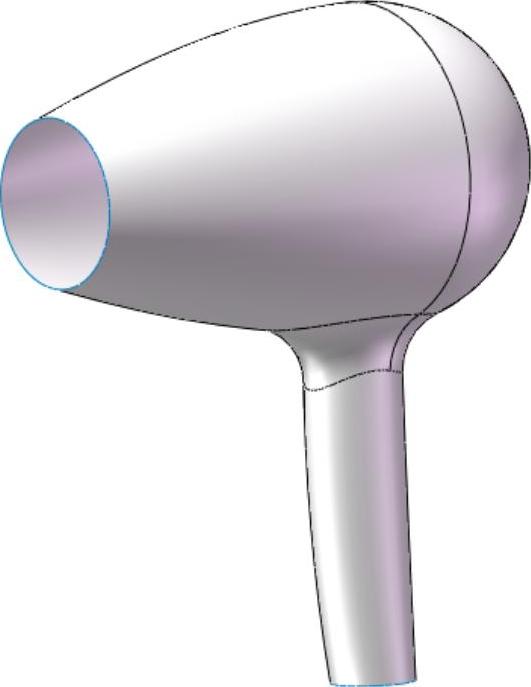

图9-92 缝合结果

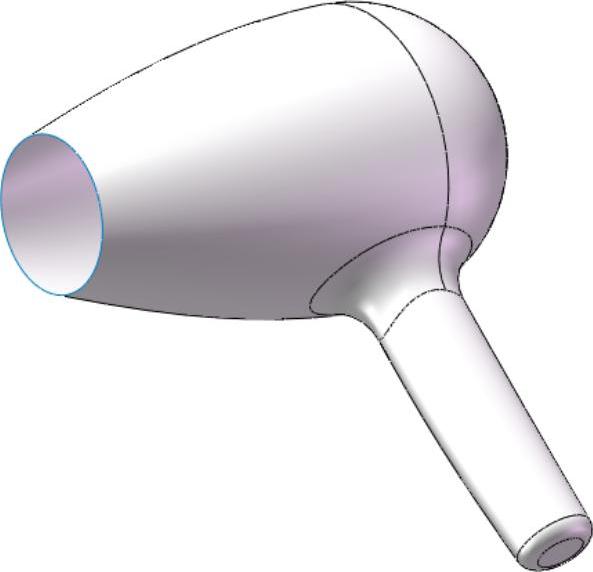

图9-93 倒圆角结果
（15）绘制草图6。在左侧的“FeatureManager设计树”中用鼠标选择“上视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（样条曲线）按钮，绘制如图9-94所示的草图并标注尺寸。
（16）拉伸曲面。选择菜单栏中的“插入”→“曲面”→“拉伸曲面”命令，或者单击“曲面”工具栏中的
（拉伸曲面）按钮，此时系统弹出如图9-95所示的“曲面-拉伸”属性管理器。设置拉伸方向为两侧对称，输入拉伸距离为“50”。单击属性管理器中的
（确定）按钮，结果如图9-96所示。

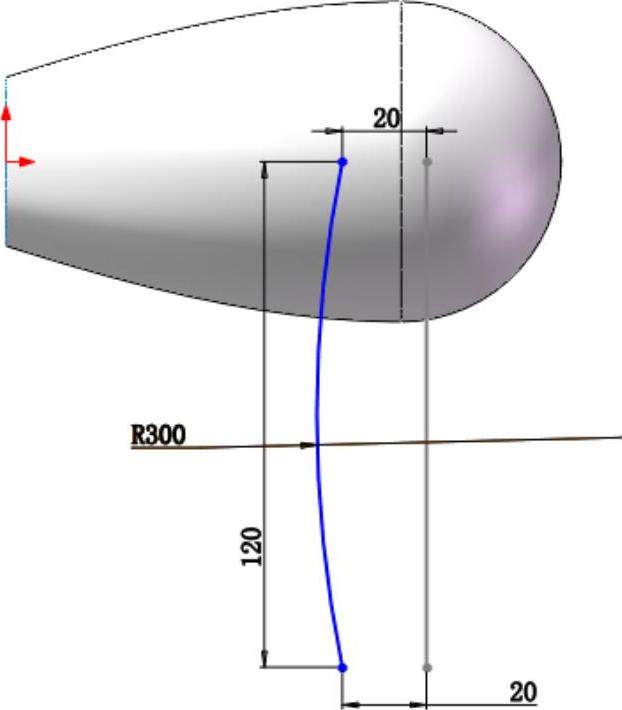

图9-94 草图标注6

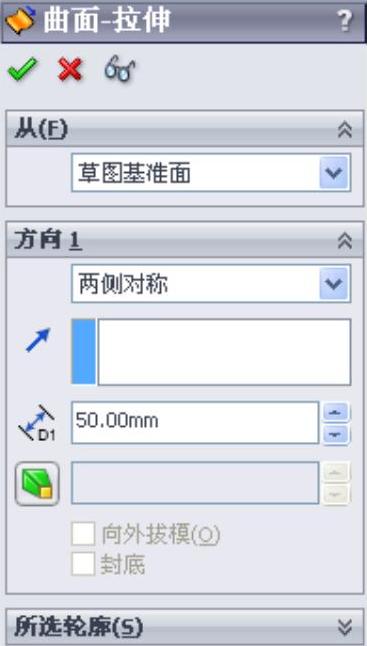

图9-95 “曲面-拉伸”属性管理器

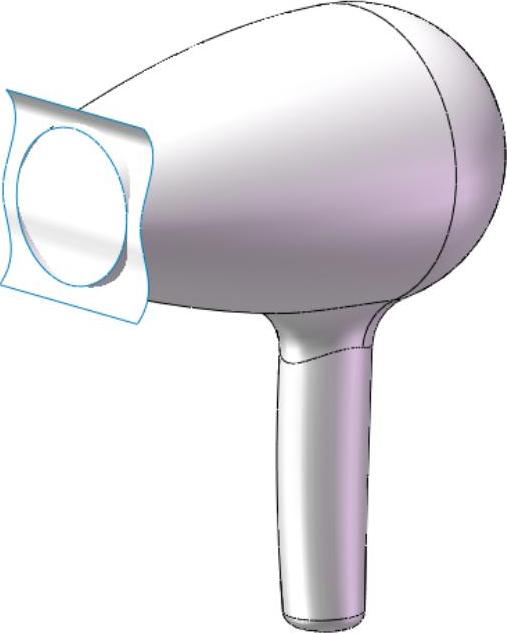

图9-96 拉伸结果
（17）裁剪曲面。选择菜单栏中的“插入”→“曲面”→“剪裁曲面”命令，或者单击“曲面”工具栏中的
（剪裁曲面）按钮，此时系统弹出如图9-97所示的“剪裁曲面”属性管理器。在属性管理器中选择剪裁类型为“标准”，在视图中选择拉伸为剪裁曲面，选择如图9-97所示的面为保留曲面。单击属性管理器中的
（确定）按钮，隐藏拉伸曲面后结果如图9-98所示。

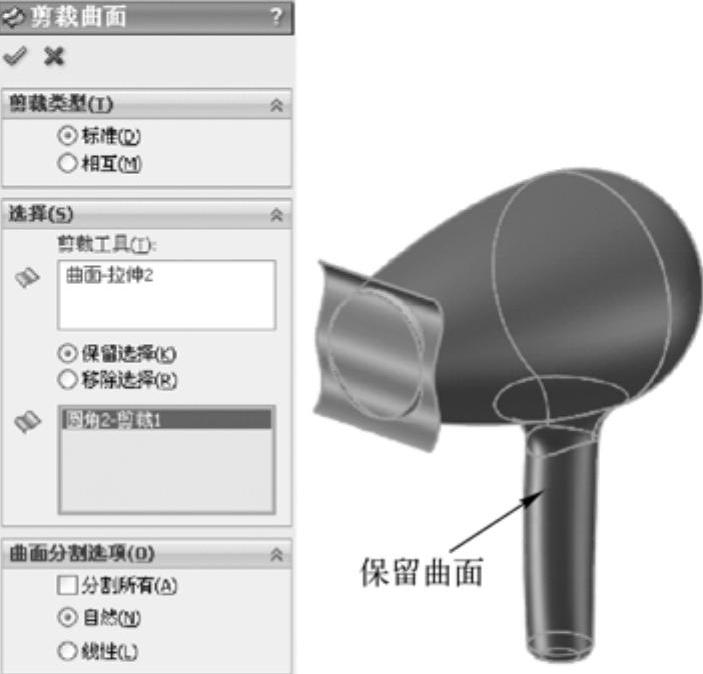

图9-97 “剪裁曲面”属性管理器

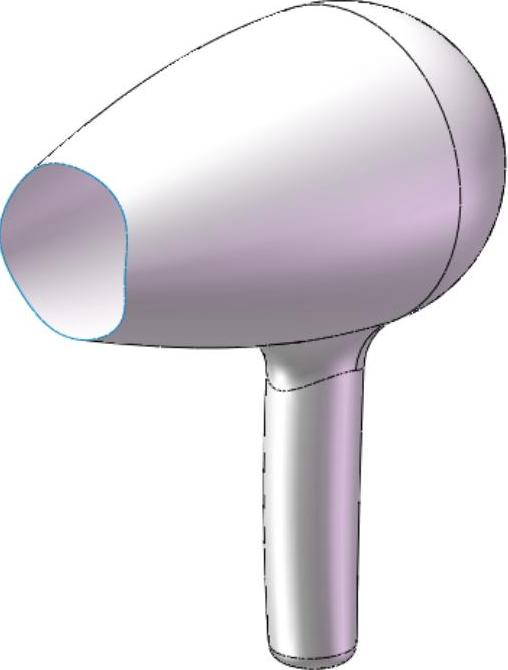

图9-98 剪裁曲面结果
