要点176  充分了解工频交流电阻焊电源二次回路感抗对焊接电流的影响

只要是焊接变压器与点焊电极有较长安装距离的场合，诸如悬挂式点焊机、点焊机器人、多点焊机等应用场合，都要用二次电缆线（或铜排）将电流传导到上下电极（图7-35）。由于焊接变压器二次输出端到上下电极间的二次回路的长短和包围面积的大小，是主要产生感抗的部分，因此根据阻抗三角形和电流三角形（图7-36）知：感抗越大，传导到上下电极的有功电流就越小，因此点焊设备都尽量缩短二次电缆的长度与二次回路的包围面积。

而要缩短二次电缆的长度，最有效的办法是将焊接变压器和上下电极紧凑安放，这就形成所谓同体式点焊钳（图7-37）。同体式点焊钳有极短的二次电缆（铜排）长度，而且固定电极根本就没有二次电缆（铜排），这样一来，同体式点焊机的焊接变压器虽然体积不大，但可输出较大有功电流，这也是点焊机器人多采用同体式点焊钳的原因。

图7-35 点焊机的二次回路

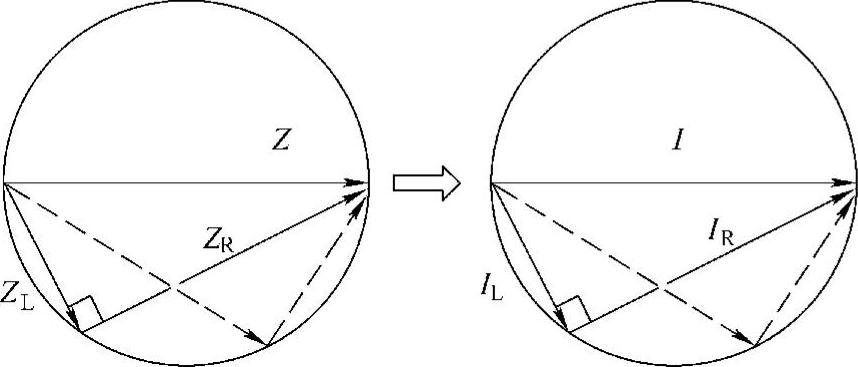

图7-36 点焊机的阻抗三角形

图7-37 一种同体式点焊钳
