要点179  充分了解电容储能电源的原理与性能

电容储能阻焊用电源的结构与简单工作原理已在前阐述，下面就电容储能阻焊用电源的性能作解说：

1.电容储能阻焊用电源的电流波形

电容储能阻焊用电源的波形，是指焊接变压器二次的感应脉冲电流波形，它是峰值很大、而持续时间很短（只几百ms）的电流脉冲。

图7-45、图7-46、图7-47所示中，调节电容器C上的充电电压U_C的高低、调节电容器组，改变电容C的容量、调节焊接变压器的变压比K都会改变电流脉冲的形状（主要用电流峰值的大小、脉冲时间来表示），因而进一步改变对焊接加热的效果。

焊接工艺实践表明：电容储能点焊时的这种“短时”但“峰高”的脉冲电流对焊点的加热速度是最快的。因而对厚度相差悬殊的焊件点焊、以及凸焊是很适宜的。

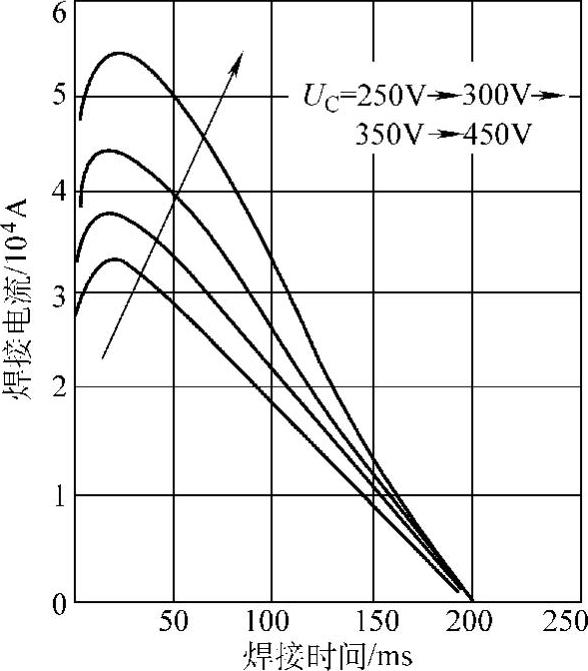

图7-45 电压U_C对放电电流I₂的影响

K=61.5/1；C=16×10⁴μF

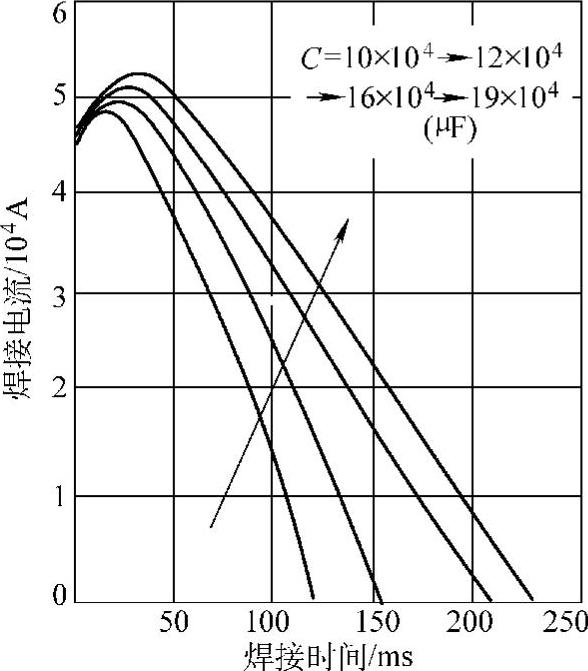

图7-46 电容C对放电电流I₂的影响

K=61.5/1；U_C=430V

2.电容储能阻焊用电源多与焊接设备配套生产

很多国内外的阻焊设备生产厂家并不单独生产电容储能阻焊用电源，而是将其作为某种点焊用途（依特定焊件、产品划分）的焊接专机的电源系统配套生产。它们往往是凸焊专机的配套电源。
