5.5.2  锥面定位机构

锥面定位用于成型大型、深腔、精度要求高的塑件，特别是薄壁容器、偏心塑件。由于制件大，成型压力就有可能引起型芯或型腔偏移，如果这个力完全由导柱来承受，会发生导柱卡住或损坏的现象，因此采用锥面定位，如图5-62所示。锥面配合有两种形式：一种是两锥面之间有间隙，将淬火的零件（图中右上图）装于模具上，使之和锥面配合，以制止偏移；另一种是两锥面都要淬火处理，角度5°20′，高度为15mm以上。还可采用锥形导柱定位，如图5-63所示。

对于矩形型腔，也可以采用锥面定位，在型腔四周利用几条凸起来的斜边定位，如图5-64所示。

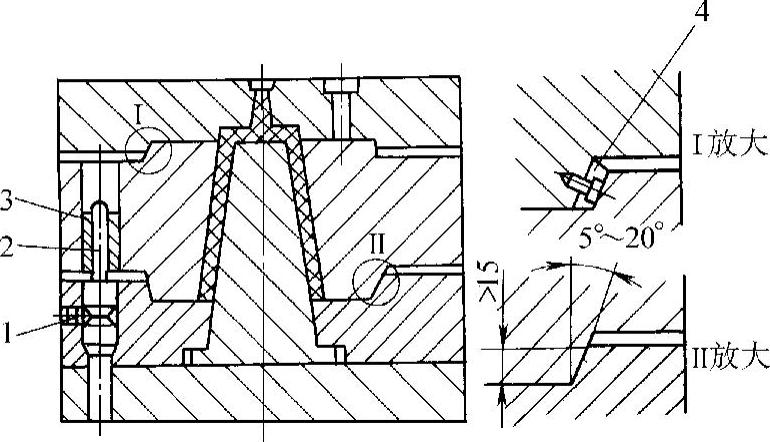

图5-62 锥面定位

1—止动螺钉 2—导柱 3—导套 4—耐磨镶件

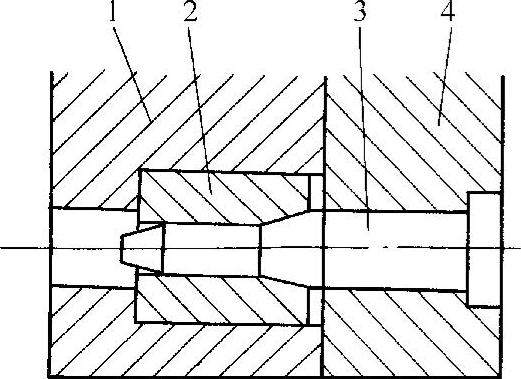

图5-63 锥形导柱定位

1—动模 2—导套 3—锥形导柱 4—定模

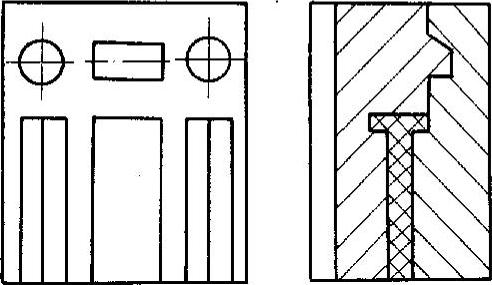

图5-64 矩形型腔锥面定位

模具上无论有无锥面定位，为了在注塑机上装拆方便，以及工作安全等原因，通常导柱导套导向机构在模具上还是不可缺省的。在有锥面导向时，导柱导套可作初始导向，锥面作精确对中导向，并加固型腔。
