实例12  线圈骨架注塑模

零件材料：聚酰胺1010

零件图：见图12-12a

模具结构图：见图12-12b

说明：

1）该模具为弯销分型脱模机构，采用主流道轴线、一模八腔对称布局，占据空间小，从而使结构较为紧凑。

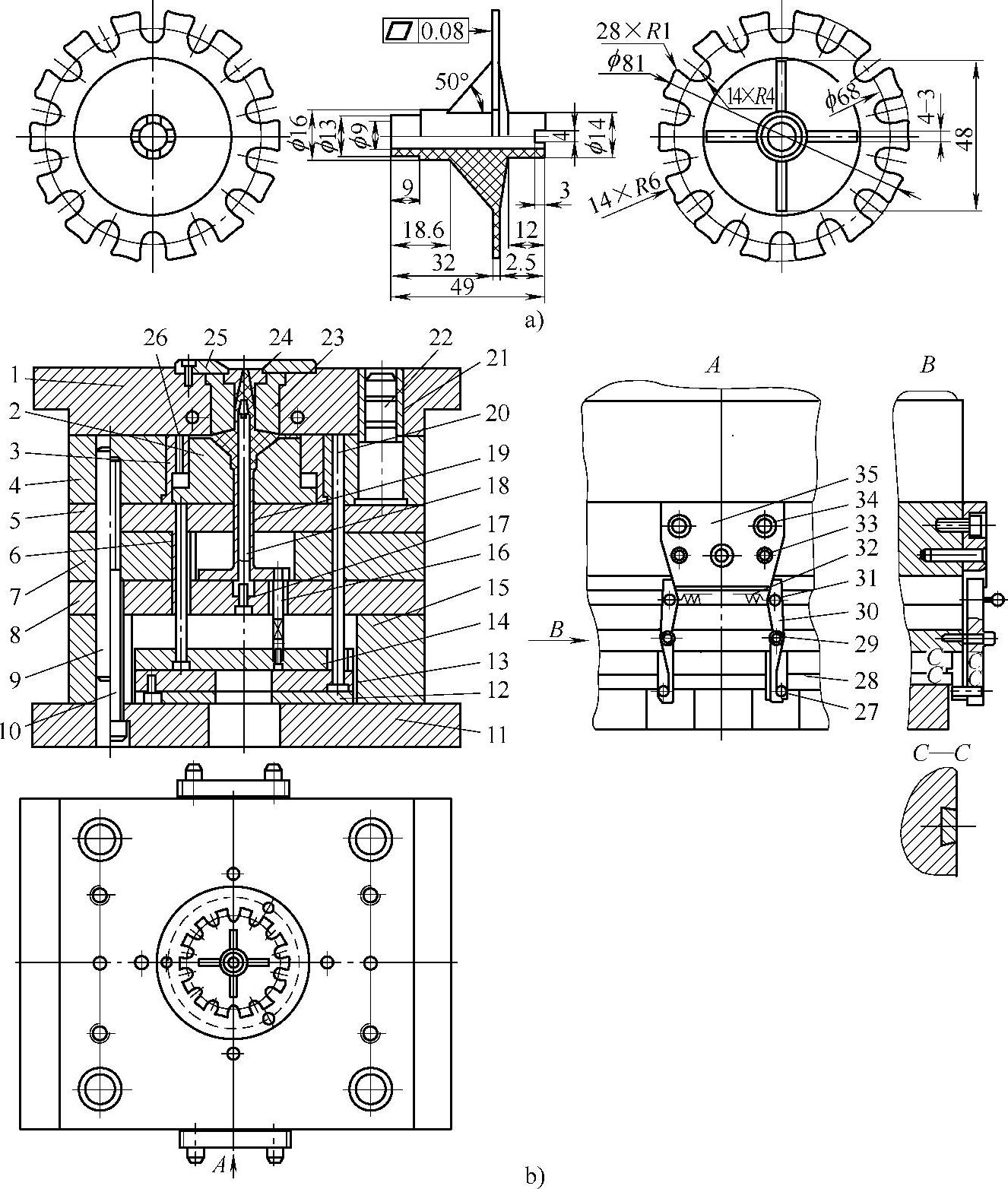

图12-11 棘轮轮片注塑模

a）零件 b）模具结构

1—定模座板 2、3—动模型腔镶套 4—动模板 5—动模垫板 6、16—推杆 7—围框 8—垫板 9、34—圆柱销 10、17、33—内六角螺钉 11—动模座板 12—推杆垫板 13—推杆固定板Ⅰ 14—推杆固定板Ⅱ 15—垫块 18—动模型芯 19—推管 20—复位杆Ⅰ 21—导套 22—导柱 23—定模型腔套 24—浇口套 25—定位圈 26—复位杆Ⅱ 27—挡销 28—支承板 29—螺钉 30—摆钩 31—柱销 32—弹簧 35—楔块

2）此模具采用镶块方式组成，由圆柱销1贯穿滑块6和镶件5，便于加工和装配。

3）弯销7由锁紧块9楔紧，牢固且简便可靠。

4）动、定模之间无导柱、导套定位，而由型芯3承担了其功能，较为新颖。
