实例14  蝶形螺母注塑模

实例14 蝶形螺母注塑模

零件材料：聚甲醛

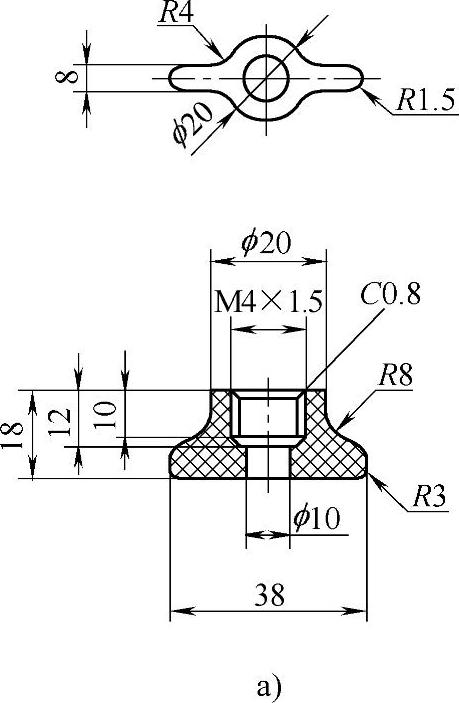

零件图：见图12-14a

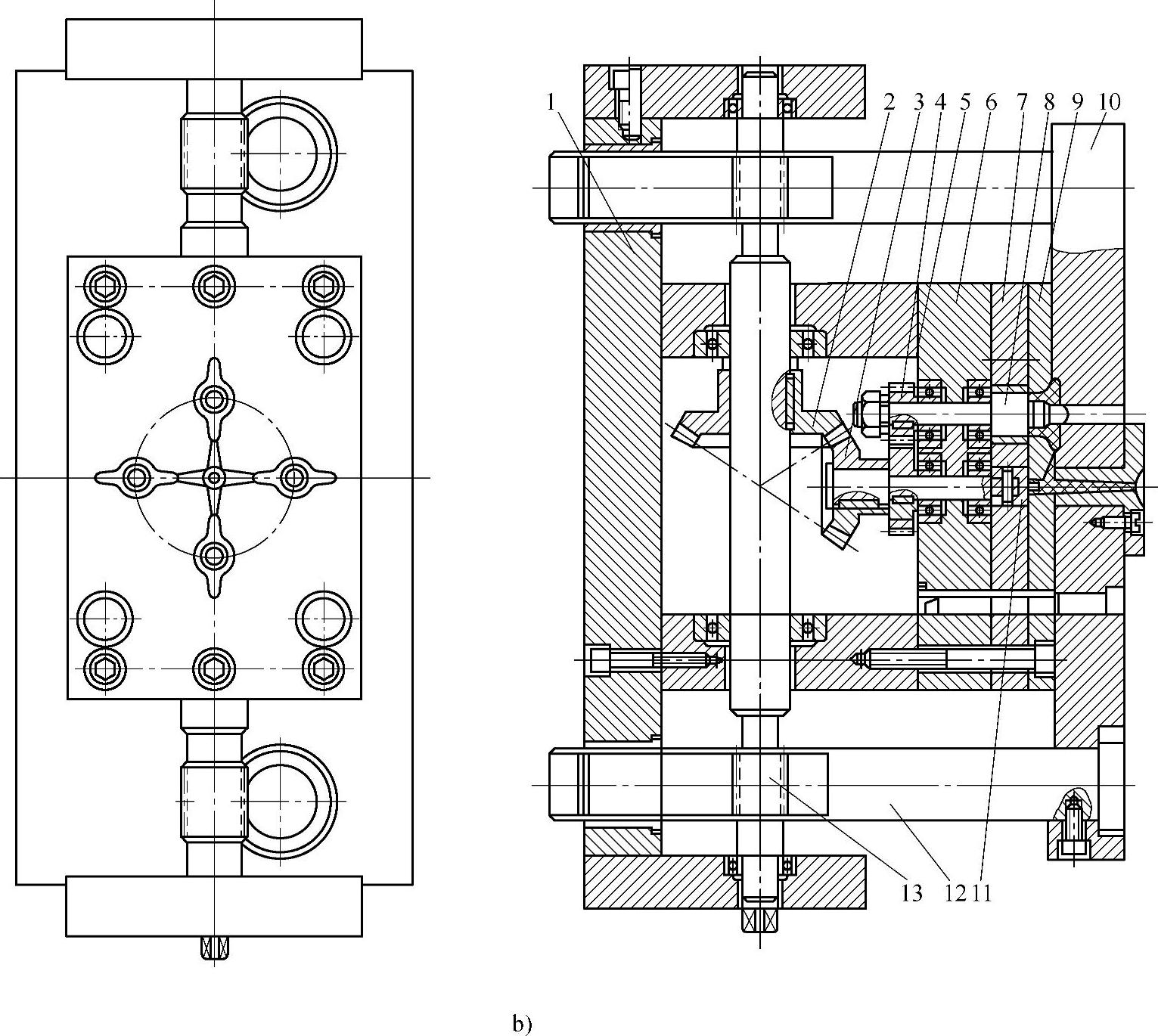

模具结构图：见图12-14b

图12-14 蝶形螺母注塑模

a）零件

图12-14 蝶形螺母注塑模（续）

b）模具结构

1—动模底板 2、3—伞齿轮 4、5、13—齿轮 6—动模板 7—垫板 8—螺纹型芯 9—动模 10—定模板 11—拉料螺杆 12—齿条

说明：

1）该模具为采用齿条齿轮的模内脱模机构。模具安装于注塑机上，一对齿条12的位置已超出注塑机台面，因此，不影响闭模。同时在开模状态时，齿条12不脱离齿轮13。

2）注塑成型后，齿条12带动齿轮13转动，与齿轮13共轴的伞齿轮2同时转动，伞齿轮2又带动伞齿轮3转动，从而使拉料螺杆11转动脱出浇口。与此同时，齿轮5带动齿轮4转动，从而使螺纹型芯8转动推出塑料制件。

3）应当注意，拉料螺杆11与螺纹型芯8的螺旋方向相反。此模具在齿条损坏无法工作时，可用手动来完成脱螺纹。
