实例15  开关注塑模

零件材料：ABS

零件图：见图12-15a

模具结构图：见图12-15b

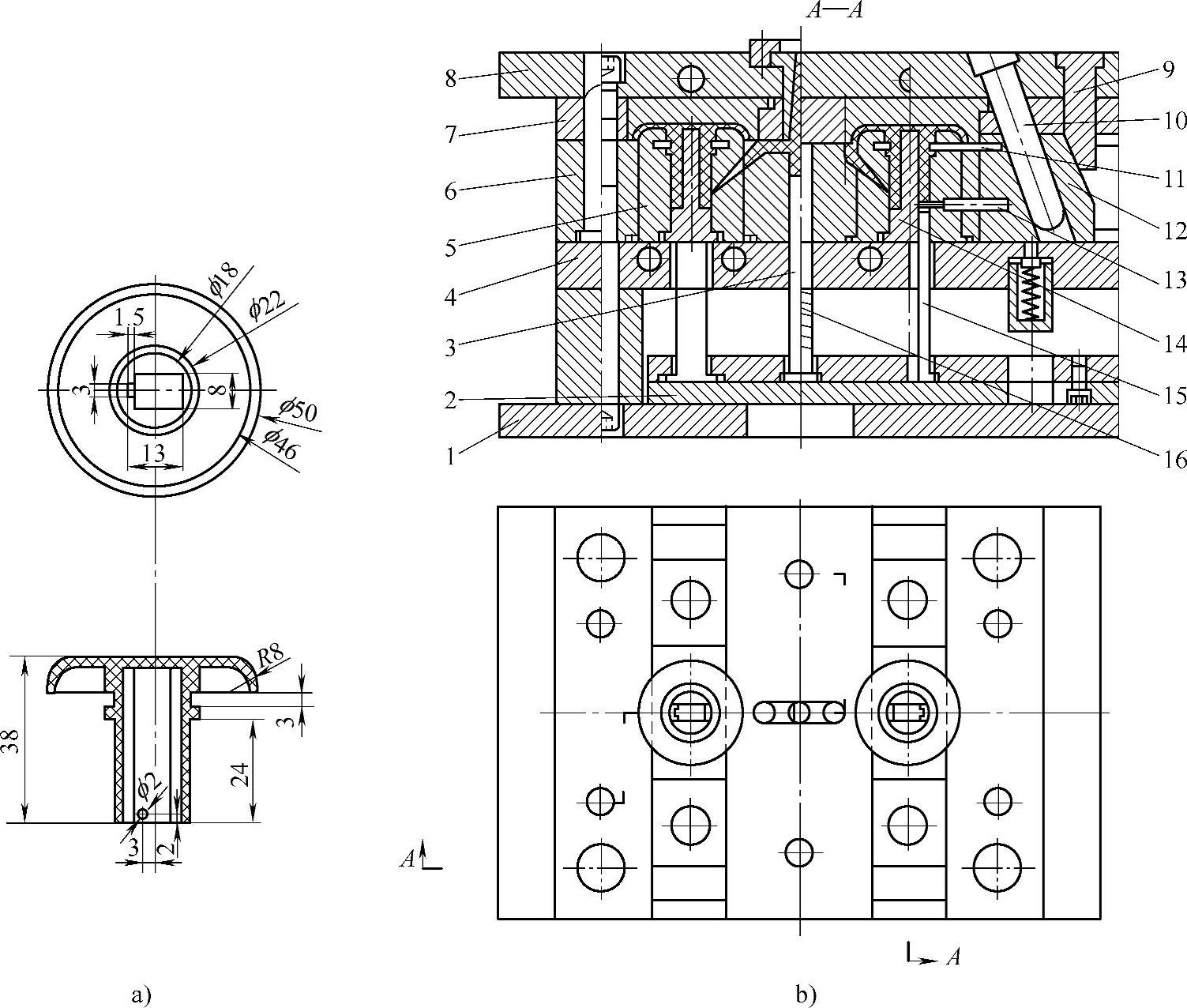

图12-15 开关注塑模

a）零件 b）模具结构

1—动模座板 2—推板 3—拉料杆 4—支承板 5—大型芯 6—动模板 7—定模板 8—定模座板 9—锁紧块 10—斜导柱 11—哈夫块 12—滑块 13—成型杆 14—小型芯 15—异形推杆 16—弹簧

说明：

1）该模具为斜导柱分型芯推杆脱模机构，采用一模二腔形式。

2）模具采用潜伏式浇口，但由于制件上有环形侧凹，需用哈夫块成型。

3）注塑成型后，滑块12在斜导柱10的作用下实现环形侧凹和ϕ2mm小孔的侧向抽芯，然后在异形堆杆15和拉料杆3的作用下实现制件和浇注系统的推出；合模时，推出机构在弹簧16的作用下先行复位，然后，滑块12在斜导柱10的作用下带动哈夫块11和成型杆13复位。
