实例16  板凳注塑模

零件材料：聚碳酸酯

零件图：见图12-16a

模具结构图：见图12-16b

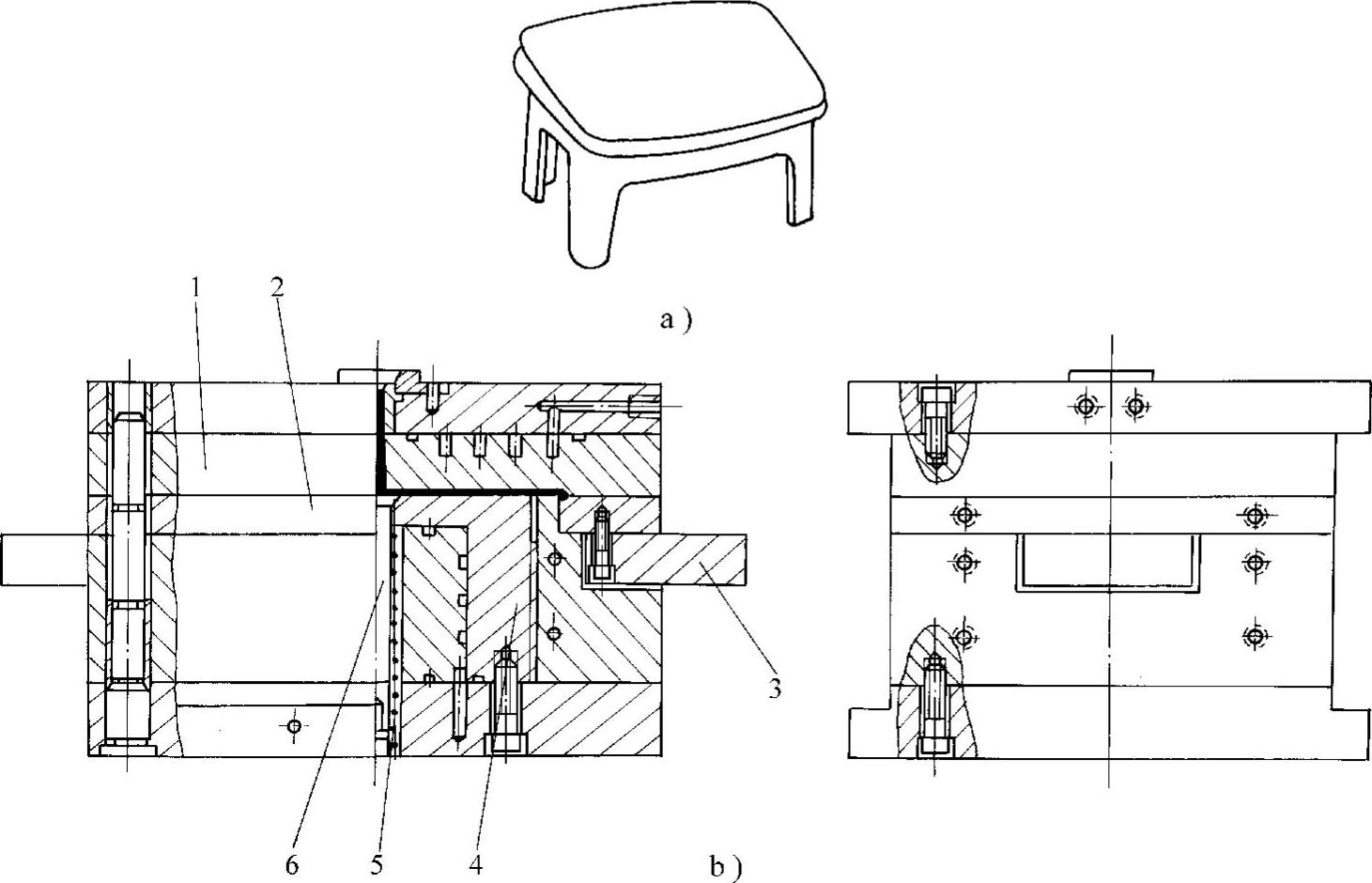

图12-16 板凳注塑模

a）零件 b）模具结构

1—定模板 2—推件板 3—接块 4—型芯 5—弹簧 6—推杆

说明：

1）鉴于塑料制件的形状特点，设计时采用两次推动动作，推件板加推杆来达到塑料制件的脱模目的。

2）注塑成型后，首先定模板1与推件板2分型，然后采用注塑机的顶杆和液压缸分别推动接块3、推件板2和推杆6勒出塑料制件，当推件板停止运动后，推杆继续推动，使塑料制件全部离开型芯4及推出模外。

3）弹簧5装置可使推杆迅速复位。模具冷却采用冷却水道和模板曲字型通水办法，效率较高。
