实例29  注射器筒体注塑模

零件材料：聚丙烯

零件图：见图12-29a

模具结构图：见图12-29b

说明：

1）该模具有20个型，适用于生产2.5mL、5mL和10mL一次性医用注射器筒体。

2）注塑成型后，型腔板5和点浇板8随动模板2移动，点浇道拉断。在限位螺钉6的作用下，刮料板9将浇道从拉料杆14上刮出，浇道自动脱出。当限位杆7工作，型腔板停止移动，塑件从型腔中抽出。最后在限位杆20工作，将推板4将塑件全部从型芯21上推出，实现了自动脱模。

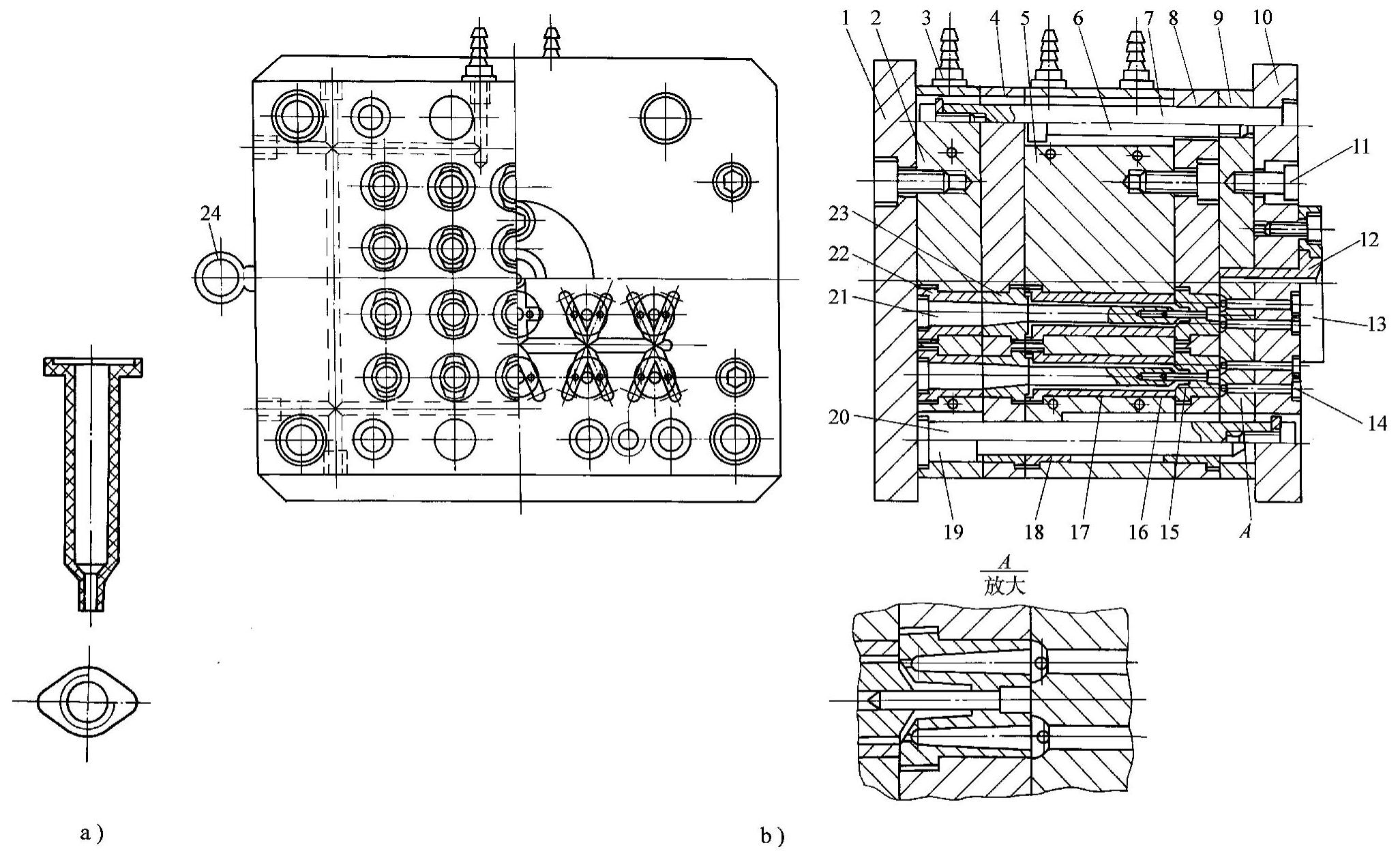

图12-29 注射器简体注塑模

a)零件 b）模具结构

一动模座板 2-动模板 3-水嘴 4-推板5-型腔板 6、11-限位螺钉 7、20-限位杆 8-点浇板 9-刮料板 10-定模座板 12浇口套13定位圈 14拉料杆 15点浇套 16型销 17型腔套 18导套 19导柱 21-型芯 22-型芯套 23-推管 24-吊环
