实例28  喷雾药杯身注塑模

零件材料：聚苯乙烯

零件图：见图12-28a

模具结构图：见图12-28b

说明：

1）该模具为手摇齿轮脱螺纹出模机构。塑件两端都有外螺纹形状，本模具结构采用手摇和模外退螺纹相结合的办法。

2）开模时，先利用小端固在动模部分上螺纹型芯轴6的拉力，把型芯镶圈3脱出凸模4和定模板1。然后手摇弧齿锥齿轮5、斜齿轮2转动使螺纹型芯轴6旋转并推出塑件，脱模后再用手工脱出另一端螺纹。

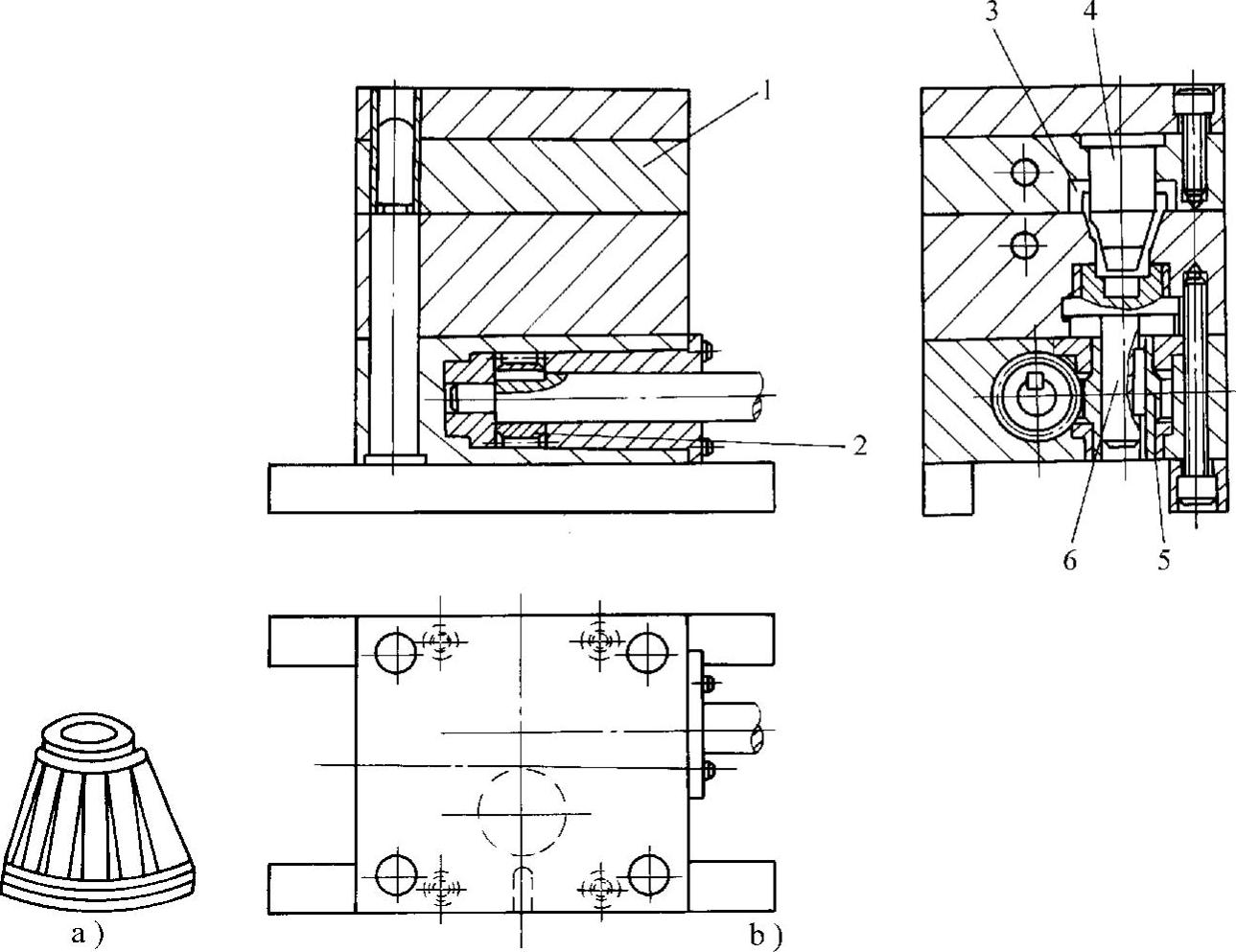

图12-28 喷雾药杯身注塑模

a）零件 b）模具结构

1—定模板 2—斜齿轮 3—型芯镶圈 4—凸模 5—弧齿锥齿轮 6—螺纹型芯轴
