实例46  钢球周转箱注塑模

零件材料：聚氯乙烯

零件图：见图12-46a

模具结构图：见图12-46b

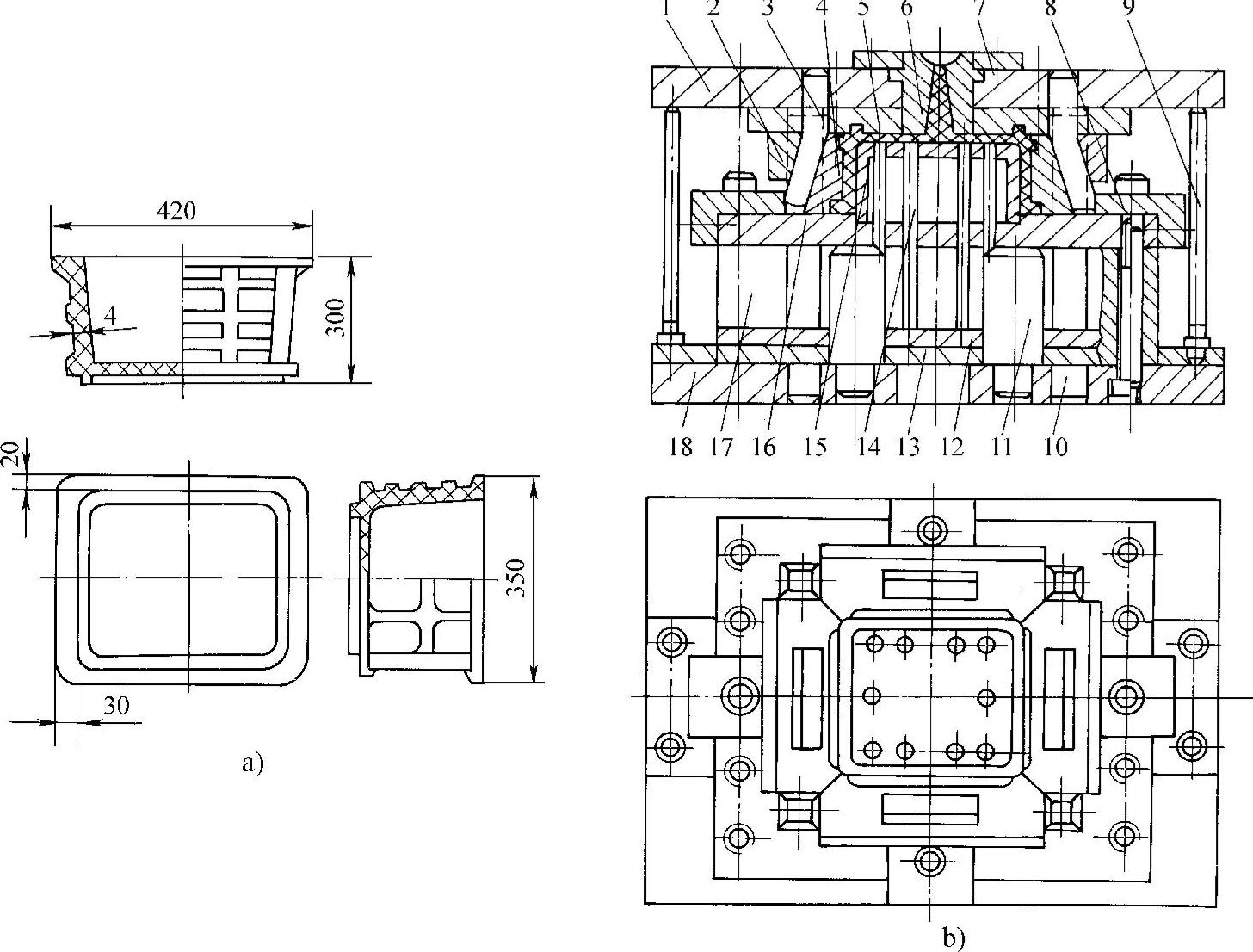

图12-46 钢球周转箱注塑模

a）零件 b）模具结构

1—定模座板 2、8—锁紧块 3—弯销 4—滑块 5—定模型腔板 6—浇口套 7—定位圈 9—复位杆 10—方形导柱 11—顶柱 12—推杆固定板 13—推板 14—推杆 15—凸模 16—凸模固定板 17—支承块 18—动模座板

说明：

1）该模具为四开式弯销分型抽芯脱模机构。在对称的位置上有四个弯销3，它们固定在定模座板1上；滑块抽芯设在动模上，每个滑块组由滑块4和锁紧块2两件组成。锁紧块8设在凸模固定板16上。复位杆9设在模外，并固定在推板13上。

2）模具的导向机构由四个方形导柱10组成。它的相邻两侧有矩形导滑槽，滑块上装有导滑键与导滑槽配合，使滑块在导滑槽内平稳地滑动。冷却管道装置设在凸模15内。

3）注塑成型后，动模离开定模，模具上的四个滑块在弯销3的带动下进行抽芯，然后注塑机顶出机构推动推板13，塑料制件从凸模15中推出。推杆14的复位由复位杆9来完成。
