1.1.5  气缸套修复后的检查

1.1.5 气缸套修复后的检查

1）表面无黑皮（漏镗处），表面粗糙度值Ra＜0.2μm。

2）气缸套直径修后尺寸应在修理尺寸公差范围内，圆柱度和椭圆度应符合规定。

3）气缸套中心线的偏斜（见图1-3），在100mm长度内不得大于0.05mm。

图1-3 气缸套中心线偏斜的检查

检查气缸套中心线偏斜的设备是一个一面磨平的圆柱和两个百分表。气缸套中心线是否偏斜及偏斜程度，可分下列几种情况：

1）气缸套中心线发生平移，两个百分表针同时向一个方向移动，且数值相等（见图1-4a）。

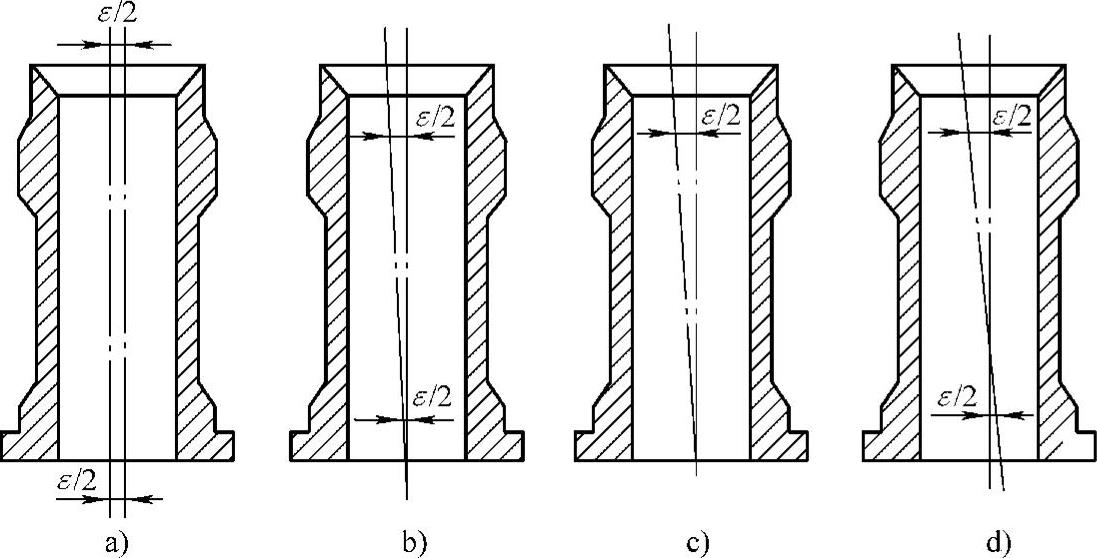

图1-4 气缸套中心线偏斜的几种情况

a）中心线平行移动 b）中心线斜移 c）中心线斜 d）与标准中心线交叉

2）气缸套中心线向标准中心线一侧斜移，两个百分表针同时向一个方向移动，但数值不等（见图1-4b）。

3）气缸套中心线一端产生位移，其中一端指针偏向一方（见图1-4c）。

4）气缸套中心线与标准中心线交叉，两表针同时移动，但方向相反（见图1-4d）。

检查后，应在中心偏移方向做出记号，以便安装时注意将此方向装在连杆摆动平面内。
