1.2.1  曲轴磨削设备

1.2.1 曲轴磨削设备

1.曲轴磨床的主要技术指标

M—8230型曲轴磨床主要规格

顶尖高：300mm；

顶尖距：1600mm；

砂轮中心线至顶尖中心距离：275～595mm。

被磨曲轴尺寸

最大长度：1600mm；

最大回转半径：290mm；

曲柄半径：110mm；

曲轴轴颈（在中心架上）：30～100mm；

最大重量：80kg。

工作台纵向最大行程：1600mm；

工作台最大回转角度：5°；

砂轮架横向最大移动量：320mm；

砂轮架快速移动量：30mm；

手轮每转：1mm；

刻度盘每格砂轮架移动：0.01mm；

手轮每转工作台移动量：4.54～13.75mm；

砂轮尺寸：ϕ900mm×40mm×ϕ305mm。

砂轮架电动机

功率：7.5kW；

转速：1450r/min。

头架电动机

功率：1.1kW；

转速：960r/min。

冷却泵电动机

功率：0.125kW；

转速：2800r/min。

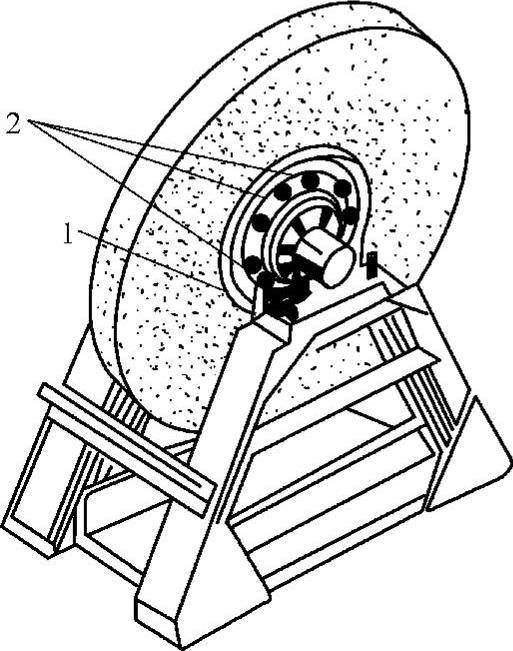

图1-5 砂轮的平衡

1—水平调整螺钉 2—平衡块

2.砂轮及其平衡与修整

磨修钢及球墨铸铁时，多选用WA46-60K，WA为白刚玉，46-60为粒度，K为中软级。

（1）砂轮的平衡 用精密水平仪将砂轮平衡支架调平（应特别注意纵向平衡）。将砂轮连同砂轮接盘装在平衡心轴上，如图1-5所示。调整砂轮接盘上平衡块的位置，使砂轮在任何一个位置都能停止转动为止。再将平衡后的砂轮装在磨床上，开动磨床并用金刚石初步修整砂轮。拆掉砂轮轴上的传动带，在磨床上检查调整砂轮的平衡，直到砂轮在任何位置都能停止转动为止。

（2）砂轮的修整 当砂轮形状不准或被切屑堵塞后需要进行修整。通常采用金刚石进行修整。金刚石的安装如图1-6所示。修整规范：金刚石横向进给量不大于0.02mm，纵向进给量不大于50～60mm/min。

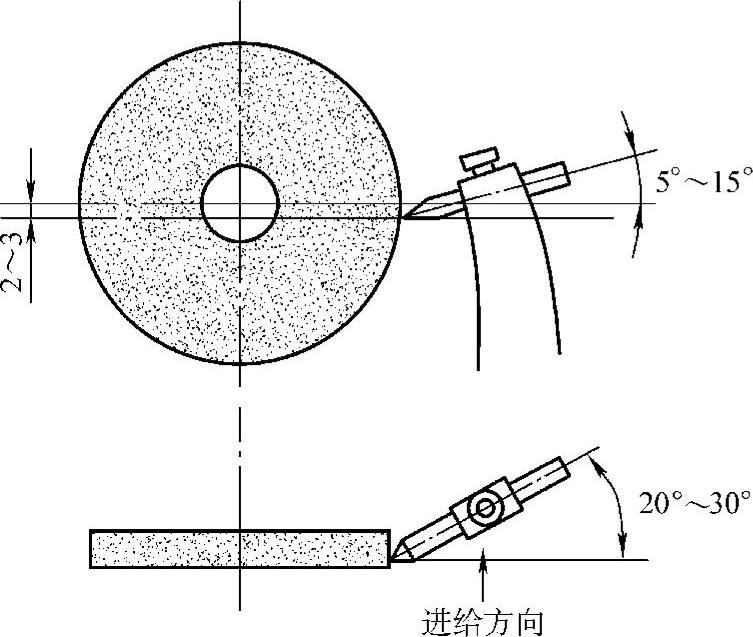

图1-6 金刚石的安装
