2.3.7 二次曲线
使用下拉菜单
命令，可以在空间的两点之间创建二次曲线。下面以图2.3.57所示的例子说明在空间两点之间创建二次曲线的操作过程。
Step1.打开文件D:\cat2014.8\work\ch02.03.07\conic.CATPart。
Step2.选择命令。选择下拉菜单
命令，系统弹出图2.3.58所示的“二次曲线定义”对话框。

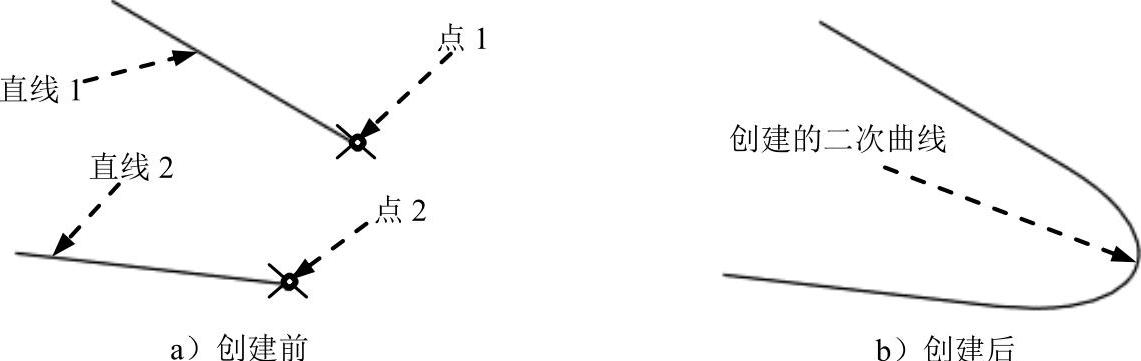

图2.3.57 创建二次曲线
Step3.定义支持面。激活“二次曲线定义”对话框中
后的文本框，然后在特征树中选取yz平面为支持面。
Step4.定义约束限制。选取图2.3.57a所示的点1为开始点，选取点2为结束点，选取直线1为开始切线，选取直线2为结束切线。
Step5.定义中间约束。在“二次曲线定义”对话框的
区域的
后的文本框中输入值0.3，其他设置采用系统默认。
Step6.单击
按钮，完成二次曲线的创建。
图2.3.58所示“二次曲线定义”对话框中部分选项的说明如下。
●
文本框：定义创建连接曲线的类型。
●
区域：此区域用来定义二次曲线与已知对象间的几何约束关系。(https://www.daowen.com)
区域：用来定义二次曲线的开始点和结束点。
区域：用来定义二次曲线的开始切线和结束切线。
复选框：定义二次曲线的切线相交点，选中此选项后，在其后的
文本框中激活选取一点，此时创建的二次曲线一端与开始点到此点的连线相切，另一端与结束点到此点的连线相切，且切点分别为开始点和结束点（图2.3.59）。

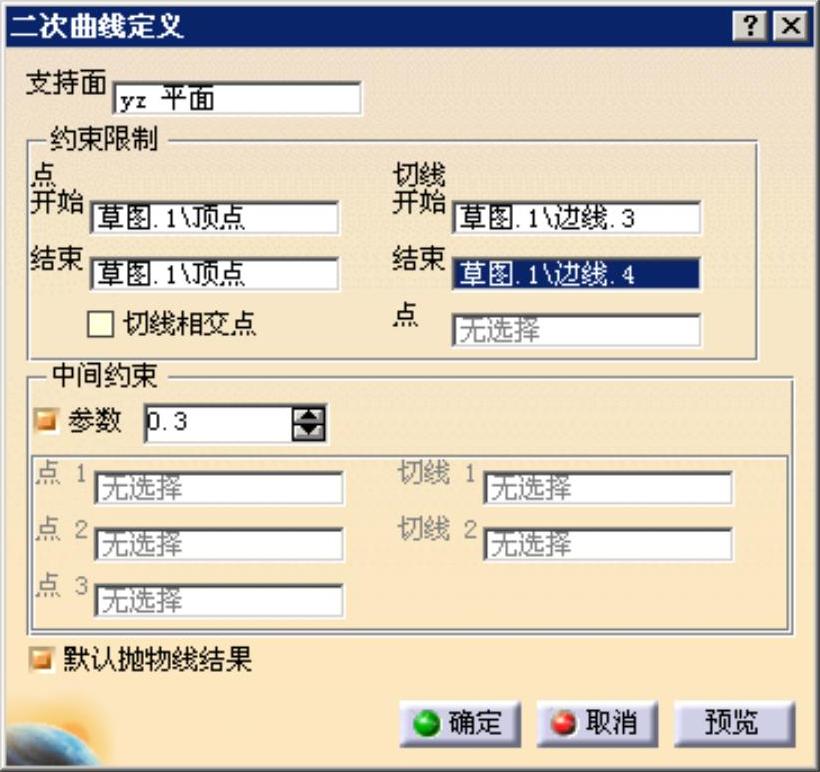

图2.3.58 “二次曲线定义”对话框

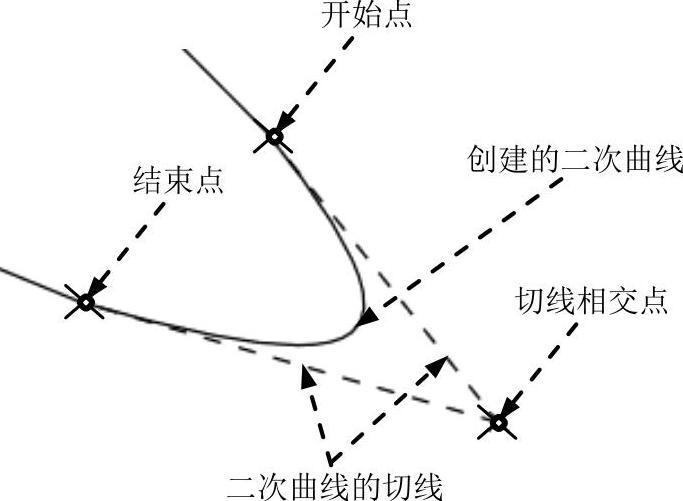

图2.3.59 选中“切线相交点”复选框
●
区域：定义要连接的第一条曲线。
复选框：选中此复选框，在其后的文本框中定义二次曲线的参数；如果没有选中此选项，可以选取空间中的其他点和切线来定义二次曲线的形状，但最多可以选取三个点以及两条切线。
说明：二次曲线参数包括以下3种类型：当参数值大于0小于0.5时，曲线形状为椭圆；当参数值等于0.5时，曲线形状为抛物线；当参数值大于0.5小于1时，曲线形状为双曲线。
●
复选框：选中此复选框，在默认情况下，二次曲线为抛物线。
