5.7.3  多重提取

下面以图5.7.10所示的模型为例，介绍创建多重提取的一般过程。

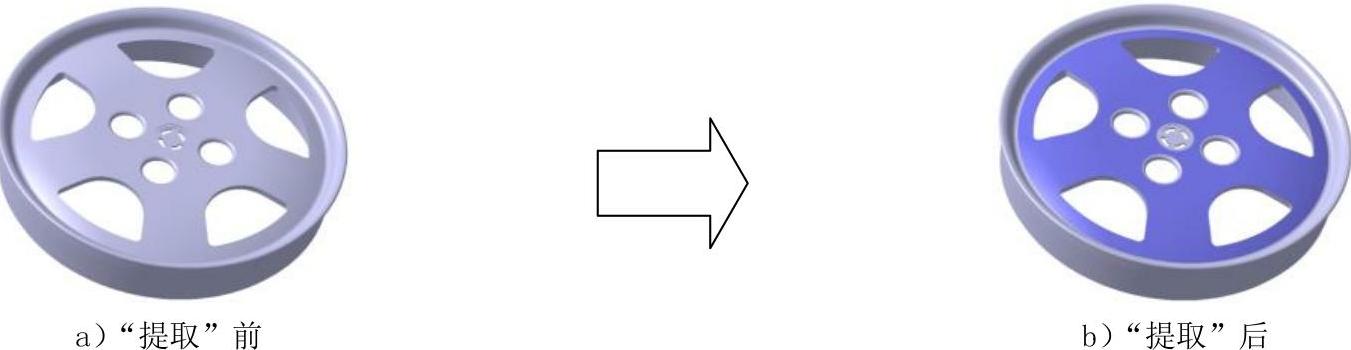

图5.7.10 多重提取

Step1.打开文件D:\cat2014.8\work\ch05.07.03\turntable.CATPart。

Step2.选择命令。选择命令，系统弹出如图5.7.11所示的“多重提取定义”对话框和“工具控制板”工具栏。

Step3.选取要提取的元素。在模型中选取图5.7.12所示的面1和面2为要提取的元素。

Step4.单击按钮，完成多重提取，此时在特征树中显示为一个提取特征。

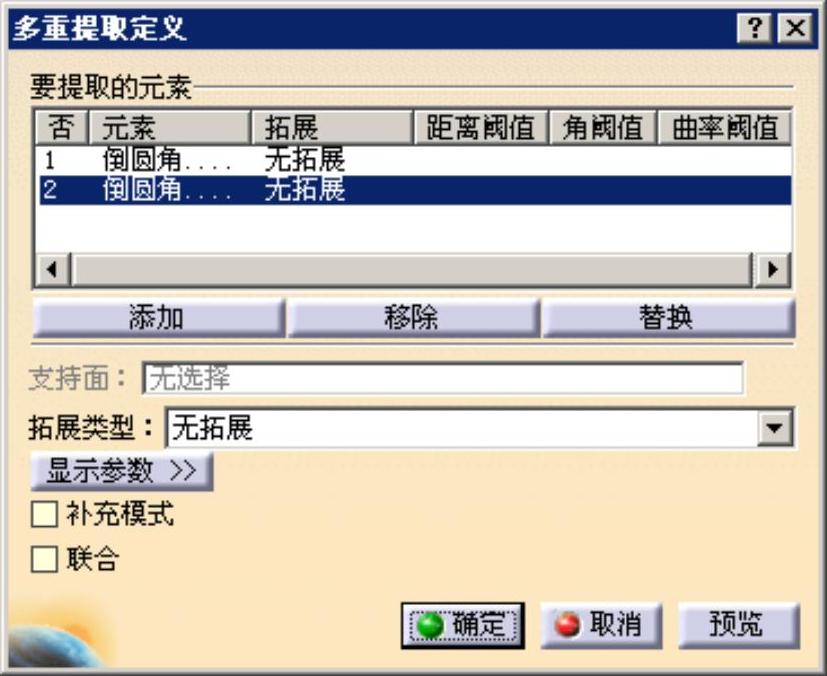

图5.7.11 “多重提取定义”对话框

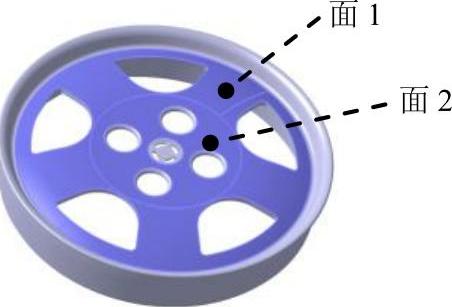

图5.7.12 选取要提取的面
