5.7.2  提取曲面

5.7.2 提取曲面

下面以图5.7.6所示的模型为例，介绍从实体中提取曲面的一般过程。

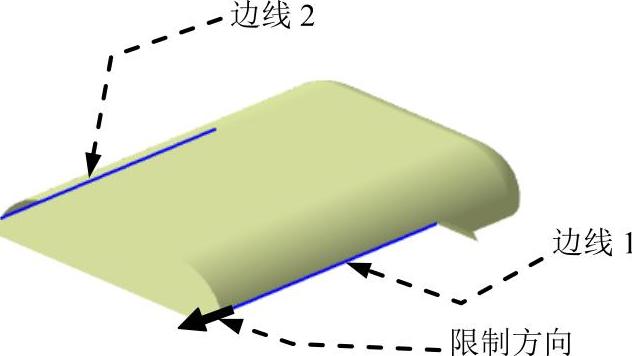

图5.7.5 定义限制

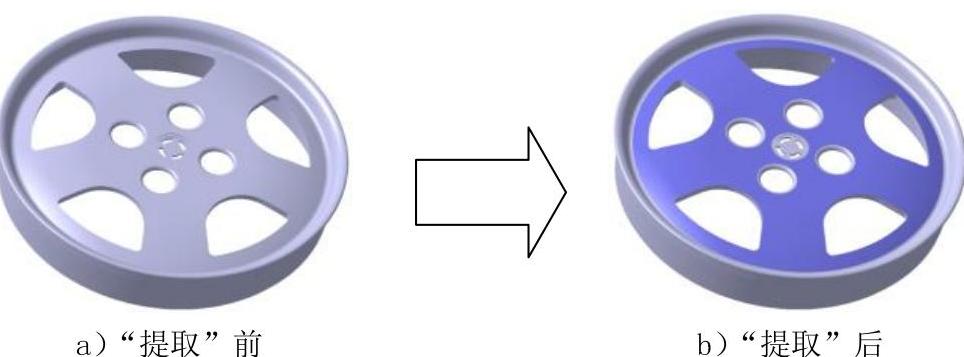

图5.7.6 提取曲面

Step1.打开文件D:\cat2014.8\work\ch05.07.02\turntable.CATPart。

Step2.选择命令。选择命令，系统弹出如图5.7.7所示的“提取定义”对话框和“工具控制板”工具栏。

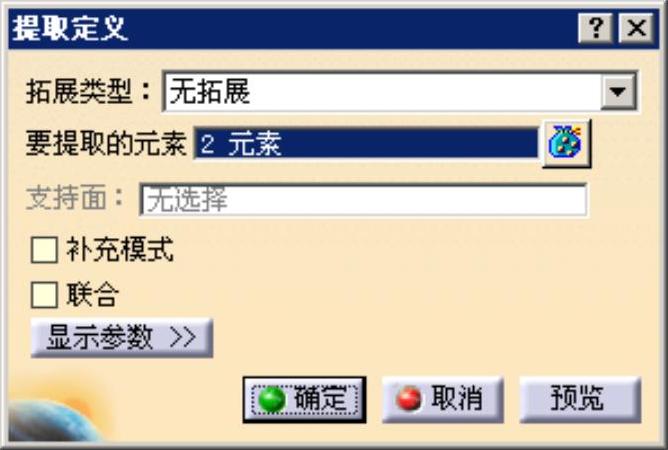

图5.7.7 “提取定义”对话框

Step3.选取要提取的元素。在模型中选取图5.7.8所示的面1和面2为要提取的元素。

说明：单击“提取定义”对话框中的按钮，可以打开相应的对话框，可以选取多个要提取的元素（图5.7.9）。

Step4.单击按钮，完成曲面的提取，此时在特征树中显示为两个提取特征。

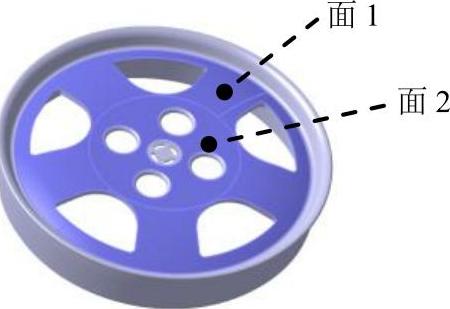

图5.7.8 选取要提取的面

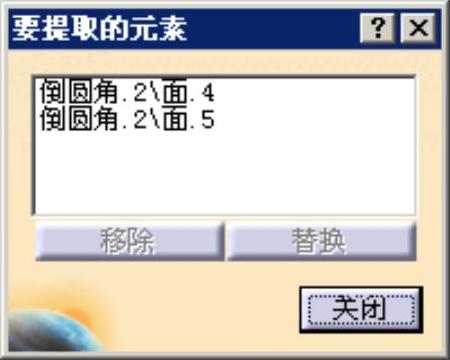

图5.7.9 “要提取的元素”对话框
