5.10  对称

5.10 对称

使用对称命令可以将一个或多个元素复制并与选定的参考元素对称放置。下面以图5.10.1所示的模型为例，介绍创建对称曲面的一般过程。

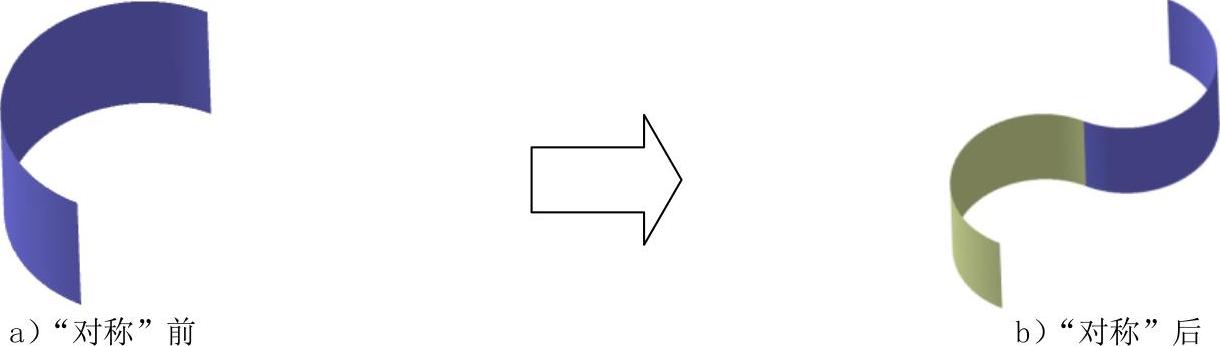

图5.10.1 对称

Step1.打开文件D:\cat2014.8\work\ch05.10\symmetryk.CATPart。

Step2.选择命令。选择命令，系统弹出如图5.10.2所示的“对称定义”对话框。

Step3.定义对称元素。在图形区选取图5.10.3所示的面1作为对称元素。

Step4.定义对称参考。选取图5.10.3所示边线作为对称参考。

Step5.单击按钮，完成曲面的对称。(https://www.daowen.com)

说明：如果选取图5.10.3所示的点1作为对称参考，则生成的对称曲面如图5.10.4所示。

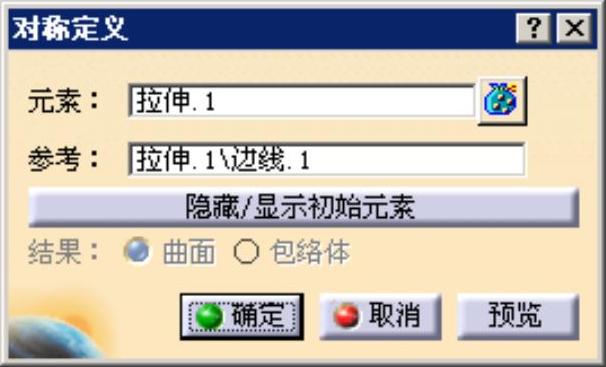

图5.10.2 “对称定义”对话框

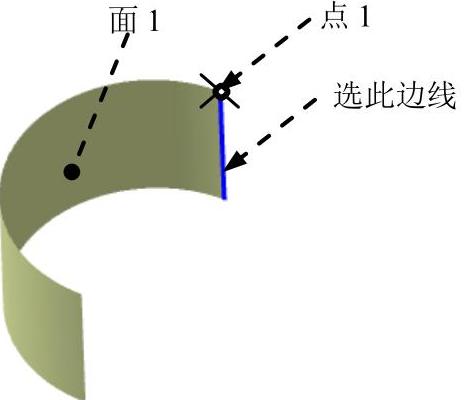

图5.10.3 定义参考

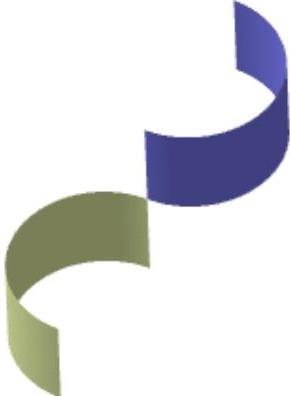

图5.10.4 以点1为参考的对称
