5.14  外插延伸

5.14 外插延伸

使用外插延伸命令可以将曲线或曲面沿指定的参照延伸。下面以图5.14.1所示的模型为例,介绍通过创建外插延伸曲面的一般过程。

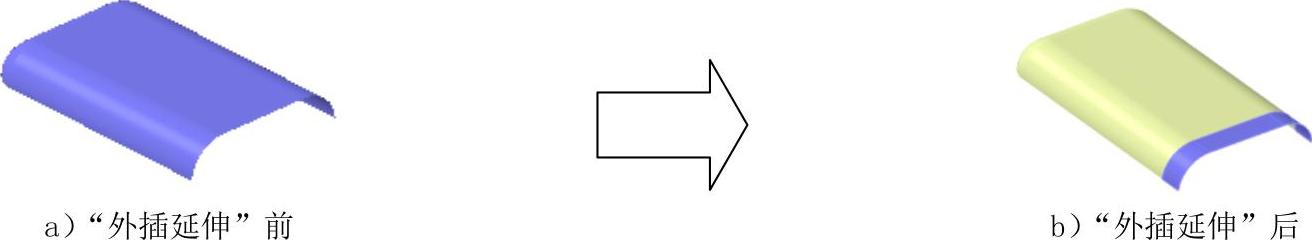

图5.14.1 外插延伸

Step1.打开文件D:\cat2014.8\work\ch05.14\Extrapolate.CATPart。

Step2.选择命令。选择978-7-111-48470-7-Chapter05-259.jpg978-7-111-48470-7-Chapter05-260.jpg978-7-111-48470-7-Chapter05-261.jpg978-7-111-48470-7-Chapter05-262.jpg978-7-111-48470-7-Chapter05-263.jpg命令,系统弹出如图5.14.2所示的“外插延伸定义”对话框。

Step3.定义外插延伸边界。在图形区选取图5.14.3所示的曲面边线作为外插延伸边界。

Step4.定义外插延伸参照。选取图5.14.3所示的面1为外插延伸参照。

Step5.定义外插延伸类型。在“外插延伸定义”对话框978-7-111-48470-7-Chapter05-264.jpg区域978-7-111-48470-7-Chapter05-265.jpg下拉列表中的978-7-111-48470-7-Chapter05-266.jpg选项,在978-7-111-48470-7-Chapter05-267.jpg后的文本框中输入值15,在978-7-111-48470-7-Chapter05-268.jpg后的下拉列表中选择978-7-111-48470-7-Chapter05-269.jpg选项,其他选项采用系统默认设置。

Step6.单击978-7-111-48470-7-Chapter05-270.jpg按钮,完成外插延伸曲面的创建。

图5.14.2所示“外插延伸定义”对话框中各选项说明如下。

978-7-111-48470-7-Chapter05-271.jpg:用于定义延伸类型,包括如下两个选项。

978-7-111-48470-7-Chapter05-272.jpg978-7-111-48470-7-Chapter05-273.jpg:通过输入长度值来定义曲面延伸的位置。

978-7-111-48470-7-Chapter05-274.jpg978-7-111-48470-7-Chapter05-275.jpg:通过选取元来定义延伸曲面位置。

978-7-111-48470-7-Chapter05-276.jpg:选中此复选框,可以执行常量距离的外插延伸,并创建无变形的曲面。注意,当选中978-7-111-48470-7-Chapter05-277.jpg时,此选项不可用。

978-7-111-48470-7-Chapter05-278.jpg:此选项可以确定外插延伸的优先方向,可以选择一条或多条边线进行相切外插延伸。

978-7-111-48470-7-Chapter05-279.jpg:选中此选项后,可以重新连接基于外插延伸曲面的元素特征。


图5.14.2 “外插延伸定义”对话框

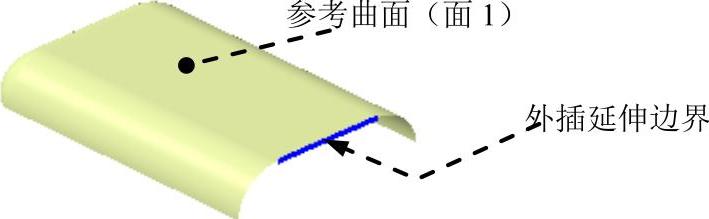

图5.14.3 定义外插延伸边界
