5.13  定位变换

5.13 定位变换

使用定位变换命令可以将一个或多个元素复制并按选定的参考轴系调整方位。下面以图5.13.1所示的模型为例，介绍通过定位变换创建曲面的一般过程。

Step1.打开文件D:\cat2014.8\work\ch05.13\AxisToAxis.CATPart。

Step2.选择命令。选择命令，系统弹出如图5.13.2所示的“‘定位变换’定义”对话框。

Step3.定义定位变换元素。在图形区选取图5.12.3所示的面1作为定位变换元素。

Step4.定义定位变换轴系。选择图5.13.3所示的轴系1为参考轴系，选择图5.13.4所示的轴系2为目标轴系。

Step5.单击按钮，完成通过定位变换创建曲面的操作。

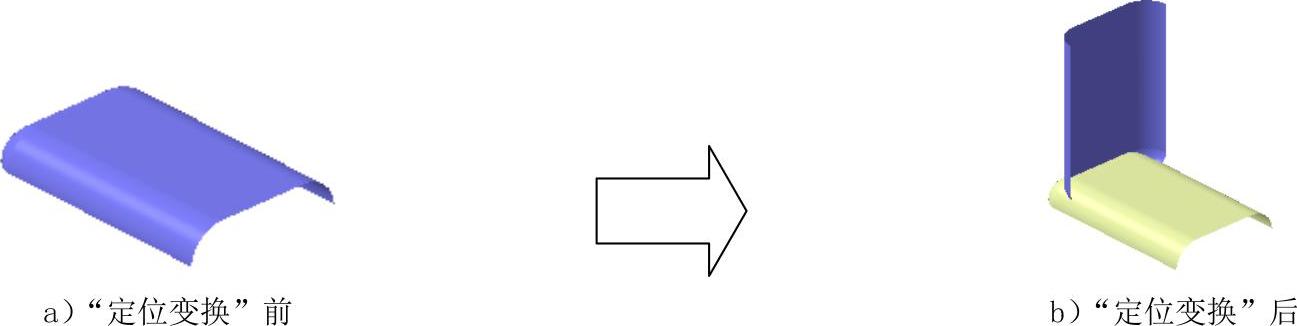

图5.13.1 定位变换

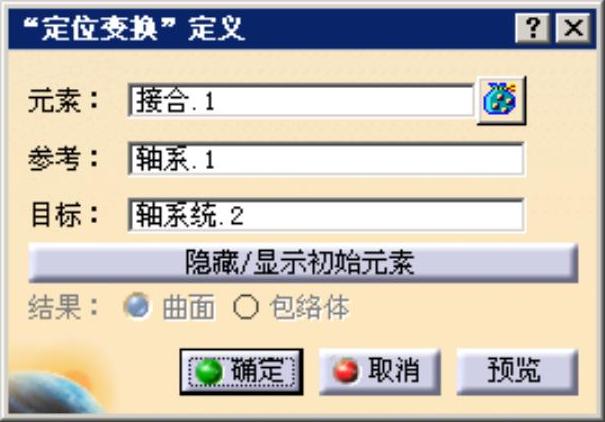

图5.13.2 “‘定位变换’定义”对话框

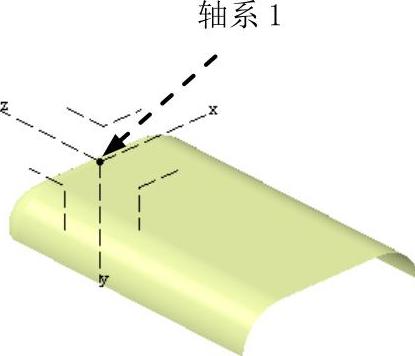

图5.13.3 参考轴系统

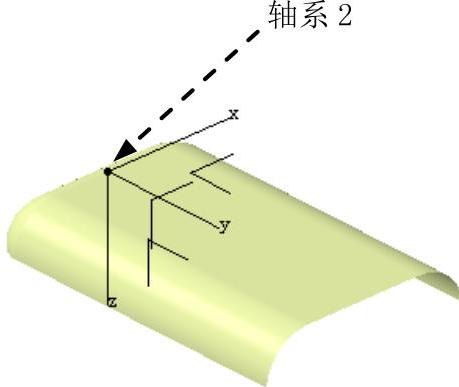

图5.13.4 目标轴系统
