5.12  仿射

使用仿射命令可以将一个或多个元素复制，并以某参考元素为基准，在x、y、z三个方向上进行缩小或放大，并且在这三个方向上的缩放值是可以不一样的。下面以图5.12.1所示的模型为例，介绍通过仿射创建曲面的一般过程。

Step1.打开文件D:\cat2014.8\work\ch05.12\affinity.CATPart。

Step2.选择命令。选择命令，系统弹出如图5.12.2所示的“仿射定义”对话框。

Step3.定义仿射元素。在图形区选取图5.12.3所示的面1作为仿射元素。

Step4.定义仿射轴系。选取图5.12.3所示的点为原点；选取zx平面为参考平面；选取图5.12.3所示的边线作为x轴。

Step5.定义比率。在“仿射定义”对话框中的区域的后的文本框中输入值0.5；在后的文本框中输入值0.8；在后的文本框中输入值0.6。

Step6.单击按钮，完成通过仿射创建曲面的操作。(https://www.daowen.com)

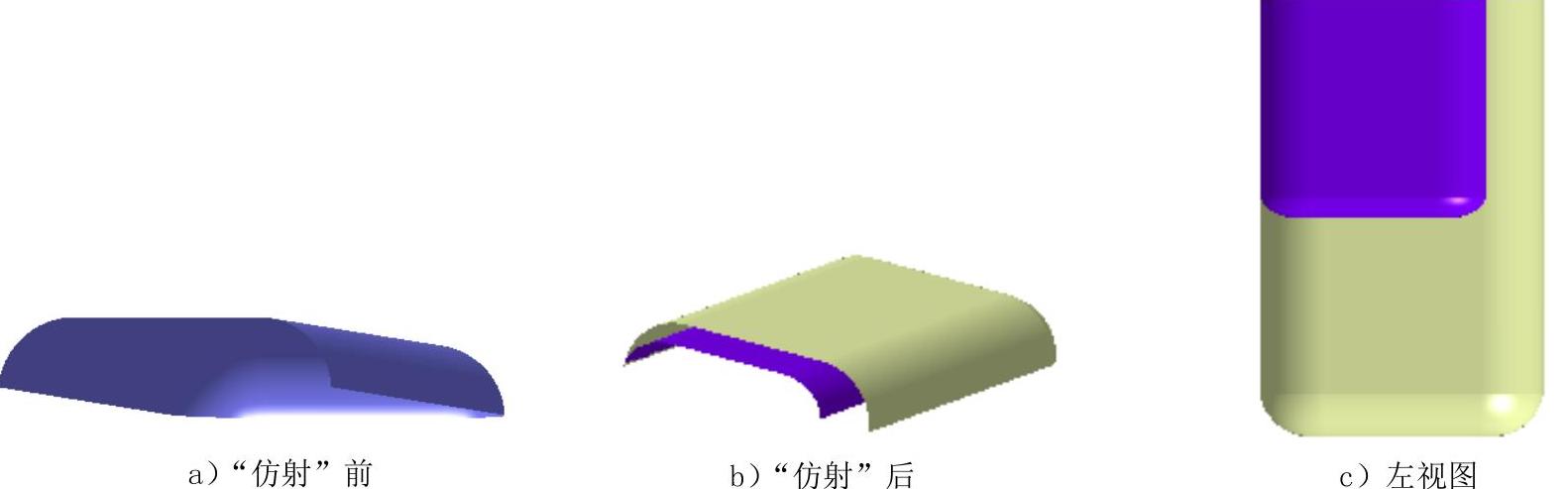

图5.12.1 仿射

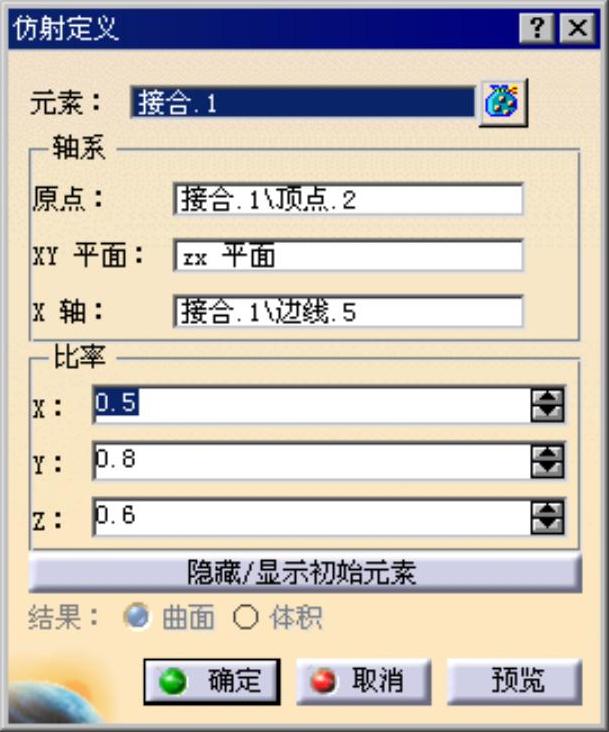

图5.12.2 “仿射定义”对话框

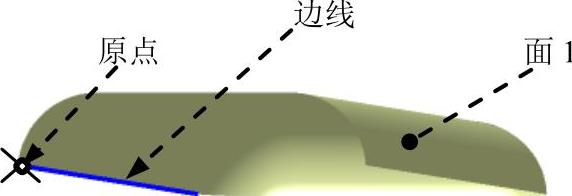

图5.12.3 定义仿射元素和仿射轴系
